Шариковый подшипник 1304-K-TVH-C3 FAG — 20×52×14 мм
| Модель | 1304-K-TVH-C3 FAG |
| Вес (кг) | 0.164 |
| ЕАН | 4012801472210 |
| К | Коническое отверстие, конусность 1:12 |
| Номер ECLASS2 | 23-05-08-06 |
| Номер детали производителя | 0389034900030 |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Шариковый подшипник 1304-K-TVH-C3 FAG представляет собой самоустанавливающийся двухрядный подшипник, разработанный для компенсации угловых перекосов вала относительно корпуса. Его конструкция обеспечивает надежную работу в условиях, где точное соосное расположение элементов затруднено или подвержено деформациям.
| Параметр | Значение |
|---|---|
| Внутренний диаметр (d) | 20 мм |
| Внешний диаметр (D) | 52 мм |
| Ширина (B) | 15 мм |
| Тип подшипника | Шариковый самоустанавливающийся |
| Исполнение отверстия | Коническое |
| Материал сепаратора | Полиамид (TVH) |
| Радиальный зазор | C3 (увеличенный) |
| Производитель | FAG |
Конструктивные особенности
Модель 1304 представляет собой самоустанавливающийся двухрядный шариковый подшипник, способный компенсировать угловые перекосы между валом и корпусом. Это достигается за счет сферической дорожки качения наружного кольца, позволяющей внутреннему кольцу с шариками свободно наклоняться. Обозначение "K" указывает на коническое отверстие внутреннего кольца, предназначенное для монтажа на гладких валах с использованием закрепительных или стяжных втулок, что упрощает установку и регулировку.
Индекс "TVH" означает применение сепаратора из стеклонаполненного полиамида, который обеспечивает низкий вес, хорошую эластичность, сниженный уровень шума и вибрации, а также устойчивость к определенным химическим воздействиям. Полиамидные сепараторы подходят для работы на высоких скоростях и при умеренных температурах. Обозначение "C3" указывает на увеличенный радиальный внутренний зазор, который больше стандартного. Этот зазор важен для компенсации термического расширения компонентов при нагреве или для работы в условиях высоких ударных нагрузок, обеспечивая оптимальную производительность и долговечность.
Применение
Самоустанавливающиеся шариковые подшипники, такие как 1304-K-TVH-C3, находят широкое применение в машинах и механизмах, где могут возникать перекосы валов или деформации корпусов. Они незаменимы в сельскохозяйственной технике, текстильной промышленности, вентиляционном оборудовании, конвейерных системах, а также в различных насосах и электромоторах. Их способность адаптироваться к несоосности значительно упрощает монтаж и повышает надежность работы оборудования в сложных условиях эксплуатации.
Производитель
FAG является одним из ведущих мировых производителей подшипников, входящим в состав немецкой группы Schaeffler. Продукция FAG известна своим высоким качеством, точностью изготовления и долговечностью, что подтверждается многолетним опытом применения в различных отраслях промышленности по всему миру.
Расшифровка обозначения 1304-K-TVH-C3 FAG
| K | коническое отверстие (конусность 1:12) |
| TVH | оконный полиамидный сепаратор |
| C3 | радиальный зазор больше нормального (CN) |
Технические характеристики
| Внутренний Ø (d) | 20 мм (0.7874″) |
| Наружный Ø (D) | 52 мм (2.0472″) |
| Ширина (B) | 14 мм (0.5512″) |
| Масса | 0.164 кг |
| Номер ECLASS2 | 23-05-08-06 |
| Номер детали производителя | 0389034900030 |
| Номер ЕСЛАСС | 23-05-08-06 |
| Описание носителя | Самоустанавливающийся шарикоподшипник 13..-K-TVH |
| Опорная скорость (n ϑr) | 11600 |
| Отверстие | K — коническое отверстие 1:12 (стандартно для большинства типов) |
| Предельная скорость (n G) | 16100 |
| Радиальная динамическая нагрузка Cr (Н) | 12700 |
| Радиальная статическая нагрузка C0r (Н) | 3350 |
| Радиальный зазор | C3 (увеличенный) |
| Смазка | Стандартная смазка |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | P – литая пластиковая клетка |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | открытый (без уплотнения) |
| Ширина (б), мм | 15 |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 8338-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.

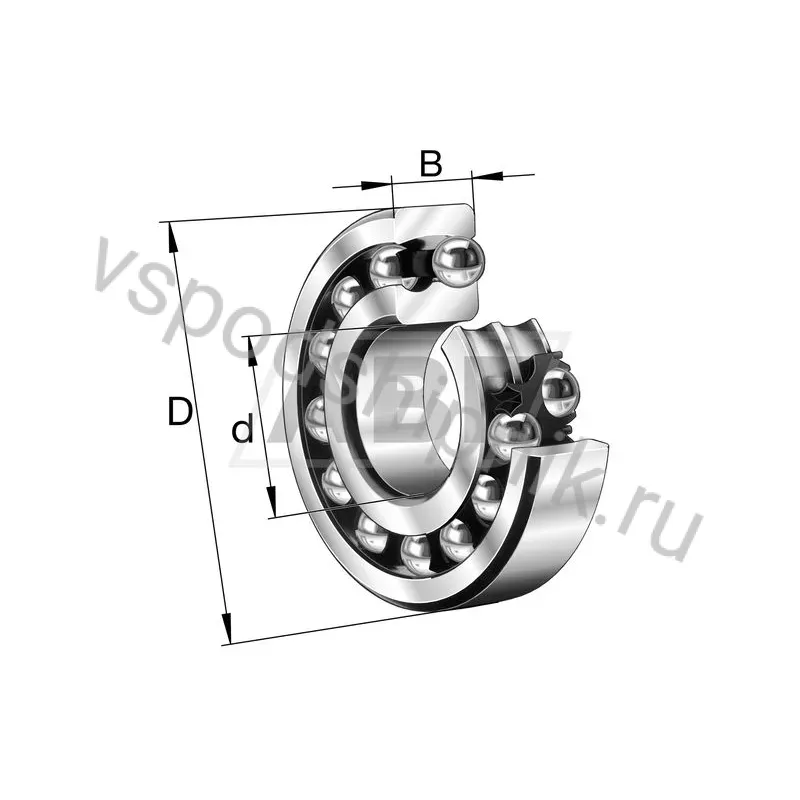

Размерная схема
