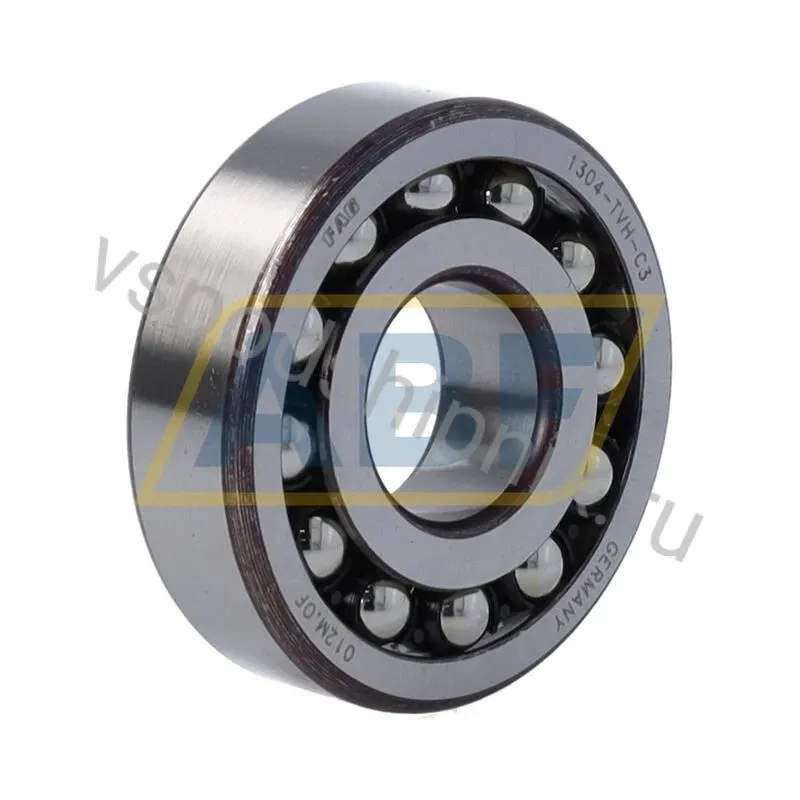

Шариковый подшипник 1304-TVH-C3 FAG — 20×52×15 мм

Шариковый подшипник 1304-TVH-C3 FAG представляет собой самоустанавливающийся двухрядный подшипник, разработанный для компенсации угловых перекосов вала относительно корпуса. Эта особенность делает его идеальным решением для узлов, где возможны незначительные деформации или несоосность монтажа. Изделие обеспечивает стабильную работу в различных промышленных условиях.

Конструктивные особенности

Обозначение 1304-TVH-C3 содержит важную информацию о конструкции. Цифры 1304 указывают на самоустанавливающийся двухрядный шариковый подшипник, способный компенсировать статические и динамические перекосы валов. Это достигается за счет сферической дорожки качения на наружном кольце, что позволяет внутреннему кольцу с шариками и сепаратором свободно поворачиваться относительно наружного. Индекс TVH обозначает использование сепаратора из полиамида, армированного стекловолокном. Этот материал обладает низким коэффициентом трения, хорошей износостойкостью и снижает шум при работе, а также устойчив к воздействию многих смазочных материалов и температурных колебаний. Обозначение C3 указывает на увеличенный радиальный зазор, что критически важно для работы в условиях повышенных температур или при наличии значительных температурных перепадов, предотвращая заклинивание и обеспечивая долговечность узла.

Применение

Данный тип подшипников широко используется в машиностроении, где требуется компенсация несоосности или прогибов валов. Их применяют в сельскохозяйственной технике, конвейерных системах, текстильном оборудовании, вентиляторах, а также в различных промышленных трансмиссиях. Способность выдерживать умеренные радиальные и осевые нагрузки, в сочетании с функцией самоустановки, делает их незаменимыми во многих ответственных механизмах, где точность монтажа не всегда идеальна.

Производитель

FAG – это всемирно известный бренд, входящий в состав группы Schaeffler. Компания является одним из ведущих производителей подшипников качения и скольжения, предлагая высококачественные решения для широкого спектра промышленных применений. Продукция FAG отличается надежностью, долговечностью и инновационными технологиями.

Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.

Стандарт: ГОСТ 8338-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.

Также известен как (OEM / кросс-номера разных производителей):

1304ETN9/C3, 1304TNGC3, 1304-TVH-C3>N

С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:

• Подшипник сцепления FK6304 2RS GMN Paul Müller Industrie
• Упорно-радиальный шариковый подшипник 7603020TVP FAG
• Цилиндрический роликовый подшипник однорядный NU304W C3 NSK
• Цилиндрический роликовый подшипник однорядный N304E G15 J30 SNR
• Цилиндрический роликовый подшипник однорядный NU304E G15 SNR
• Цилиндрический роликовый подшипник однорядный NU304C3 NTN
• Цилиндрический роликовый подшипник однорядный NU304E TGP1 C3 Steyr
• Цилиндрический роликовый подшипник однорядный NU.304.E.G15 SNR
• Цилиндрический роликовый подшипник однорядный NF304W NSK
• Сферический роликовый подшипник 21304CD E4 S11 NSK

Какие посадочные размеры у 1304-TVH-C3 FAG?
Внутренний диаметр (d) — 20 мм (0.7874″), наружный диаметр (D) — 52 мм (2.0472″), ширина (B) — 15 мм (0.5906″).

Какое уплотнение у 1304-TVH-C3 FAG?
Тип уплотнения: открытый (без уплотнения).

Какой класс точности у 1304-TVH-C3 FAG?
Класс точности — P0 (нормальный класс).

Какой радиальный зазор у 1304-TVH-C3 FAG?
Радиальный зазор — C3 (увеличенный).

Сколько весит 1304-TVH-C3 FAG?
Масса — 0.164 кг.

Чем заменить 1304-TVH-C3 FAG, какие аналоги?
1304-TVH-C3 FAG также известен как: 1304ETN9/C3 1304TNGC3 1304-TVH-C3>N. Взаимозаменяемые позиции того же типоразмера — в разделе «Аналоги и взаимозаменяемость».

1304-TVH-C3 FAG — двухрядный самоустанавливающийся шариковый подшипник, компенсирующий несоосность валов.

• Конвейеры и транспортные системы
• Вентиляторы и текстильное оборудование
• Сельскохозяйственная техника

Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
