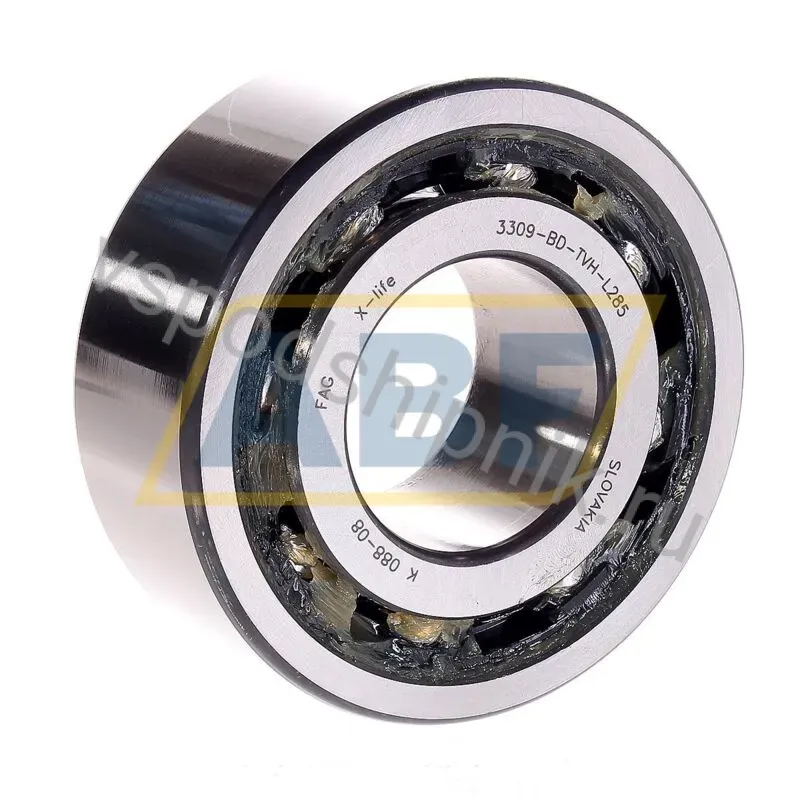

Радиально-упорный шариковый подшипник двухрядный 3309-BD-TVH-L285 FAG — 45×100×39.7 мм
| Модель | 3309-BD-TVH-L285 FAG |
| БД | Модифицированная внутренняя конструкция, угол контакта α=30°, без заправочного отверстия |
| Вес (кг) | 1.32 |
| Внешняя модификация | Без внешней модификации |
| Л285 | Renolit GA3 Greasefill 25-40%, диапазон температур -30 ~ 120°C |
| Отверстие | C – Цилиндрическое отверстие |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Двухрядный радиально-упорный шариковый подшипник FAG 3309-BD-TVH-L285 разработан для восприятия комбинированных нагрузок, включающих радиальные и осевые силы, действующие в обоих направлениях. Его конструкция обеспечивает высокую жесткость и точность вращения, что критично для ответственных промышленных узлов. Этот компонент является надежным решением для механизмов, работающих в условиях переменных нагрузок.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 45 мм |
| Внешний диаметр | 100 мм |
| Ширина | 39.7 мм |
| Тип | Радиально-упорный шариковый, двухрядный |
| Угол контакта | 30° |
| Материал сепаратора | Полиамид |
| Смазка | Пластичная (L285) |
| Производитель | FAG |
Конструктивные особенности
Обозначение 3309 указывает на двухрядный радиально-упорный шариковый подшипник, способный одновременно воспринимать значительные радиальные и двунаправленные осевые нагрузки. Двухрядная конструкция придает узлу повышенную жесткость и стабильность по сравнению с однорядными аналогами. Индекс BD в артикуле FAG обозначает специфическую внутреннюю конструкцию подшипника с оптимизированным углом контакта в 30 градусов, что улучшает его способность выдерживать комбинированные нагрузки и обеспечивает высокую точность хода. Это делает подшипник особенно подходящим для применений, где требуется точное позиционирование вала.
Индекс TVH указывает на использование сепаратора из стеклонаполненного полиамида. Этот материал обладает рядом преимуществ: он легкий, снижает трение и шум, а также устойчив к воздействию многих химических веществ и высоких температур. Полиамидные сепараторы способствуют более плавной работе и уменьшению износа. Обозначение L285 указывает на тип пластичной смазки, которой подшипник предварительно заполнен на заводе. Эта смазка специально подобрана для обеспечения длительного срока службы и эффективной работы в определенных температурных и эксплуатационных условиях, исключая необходимость дополнительного обслуживания на начальном этапе эксплуатации.
Применение
Радиально-упорные шариковые подшипники типа 3309-BD-TVH-L285 находят широкое применение в различных отраслях промышленности благодаря своей способности работать с комбинированными нагрузками и обеспечивать высокую точность. Они используются в шпинделях металлообрабатывающих станков, редукторах, насосах, компрессорах, а также в оборудовании для текстильной и сельскохозяйственной промышленности. Эти подшипники являются важными компонентами для механизмов, где требуется надежная работа и долгий срок службы при высоких скоростях и переменных нагрузках.
Производитель
FAG является одним из ведущих мировых производителей подшипников, входящим в состав группы Schaeffler. Компания известна своими инновационными инженерными решениями и высоким качеством продукции. Подшипники FAG разрабатываются и производятся в соответствии со строгими международными стандартами, что обеспечивает их надежность и долговечность в самых требовательных промышленных применениях.
Расшифровка обозначения 3309-BD-TVH-L285 FAG
| TVH | оконный полиамидный сепаратор |
Технические характеристики
| Внутренний Ø (d) | 45 мм (1.7717″) |
| Наружный Ø (D) | 100 мм (3.937″) |
| Ширина (B) | 39,7 мм (1.563″) |
| Масса | 1.32 кг |
| Внешняя модификация | Без внешней модификации |
| Отверстие | C – Цилиндрическое отверстие |
| Радиальный зазор | CN (нормальный) |
| Разъем Внутреннее кольцо/Наружное кольцо | Стандартный |
| Смазка | Стандартная смазка |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | P – литая пластиковая клетка |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | открытый (без уплотнения) |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 831-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для 3309-BD-TVH-L285 FAG.
Аналоги и взаимозаменяемость
Также известен как (OEM / кросс-номера разных производителей):
3309АТН9, 3309-Б-ТВХ
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Подшипник шариковый радиально-упорный двухрядный 5309 2RS FBJ
- Подшипник шариковый радиально-упорный двухрядный 3309BTNGC3 NSK
- Подшипник шариковый радиально-упорный двухрядный 3309B-2ZRTNGC3 NSK
- Подшипник шариковый радиально-упорный двухрядный 3309J NSK
- Подшипник шариковый радиально-упорный двухрядный 3309NRJ NSK
- Подшипник шариковый радиально-упорный двухрядный 3309B TNG C3 NSK
- Подшипник шариковый радиально-упорный двухрядный 3309E SKF
- Радиально-упорный шариковый подшипник двухрядный 3309A-2RS1TN9/C3MT33 SKF
- Радиально-упорный шариковый подшипник двухрядный 3309A-2Z SKF
- Радиально-упорный шариковый подшипник двухрядный 3309ATN9 SKF
Вопросы и ответы
Какие габариты у 3309-BD-TVH-L285 FAG?
Внутренний диаметр (d) — 45 мм (1.7717″), наружный диаметр (D) — 100 мм (3.937″), ширина (B) — 39,7 мм (1.563″).
Какое уплотнение у 3309-BD-TVH-L285 FAG?
Тип уплотнения: открытый (без уплотнения).
Какой класс точности у 3309-BD-TVH-L285 FAG?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у 3309-BD-TVH-L285 FAG?
Радиальный зазор — CN (нормальный).
Сколько весит 3309-BD-TVH-L285 FAG?
Масса — 1.32 кг.
Чем заменить 3309-BD-TVH-L285 FAG, какие аналоги?
3309-BD-TVH-L285 FAG также известен как: 3309АТН9 3309-Б-ТВХ. Взаимозаменяемые позиции того же типоразмера — в разделе «Аналоги и взаимозаменяемость».
Применяемость
3309-BD-TVH-L285 FAG — радиально-упорный шариковый подшипник, воспринимающий комбинированные нагрузки с высокой точностью вращения.
- Шпиндели металлорежущих станков
- Насосы и компрессоры
- Редукторы и мотор-редукторы
- Высокооборотные узлы и электрошпиндели
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
