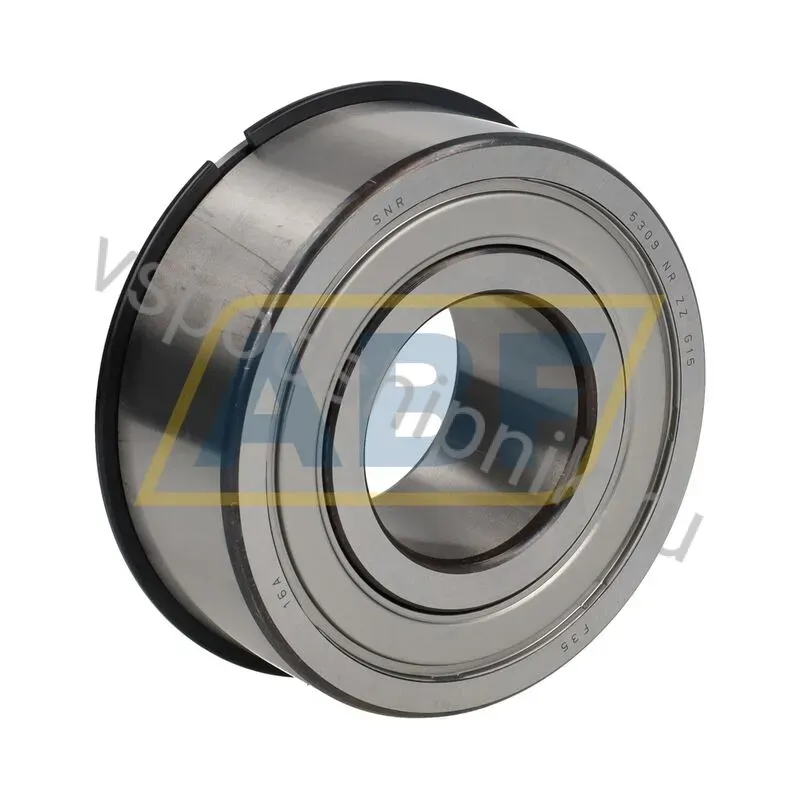

Подшипник шариковый радиально-упорный двухрядный 5309NRZZG15 SNR — 45×100×39.7 мм
| Модель | 5309NRZZG15 SNR (расшифровать) |
| G15 | Литой под давлением сепаратор из армированного стекловолокном полиамида 6,6, центрированный по телу качения |
| NR | Канавка под стопорное кольцо на наружном кольце подшипника и соответствующее стопорное кольцо |
| Вес (кг) | 1.3211 |
| Внешняя модификация | NR — канавка и стопорное кольцо |
| ЕАН | 3413520105969 |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Подшипник 5309NRZZG15 SNR представляет собой двухрядный радиально-упорный шариковый подшипник, разработанный для восприятия комбинированных нагрузок. Его конструкция обеспечивает высокую жесткость и точность вращения в различных механизмах. Данный тип подшипников способен выдерживать как радиальные, так и осевые нагрузки, действующие в обоих направлениях.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 45 мм |
| Внешний диаметр | 100 мм |
| Ширина | 39.7 мм |
| Тип подшипника | Радиально-упорный шариковый двухрядный |
| Тип защиты | ZZ (двусторонние металлические защитные шайбы) |
| Особенности конструкции | NR (канавка для стопорного кольца) |
| Производитель | SNR |
Конструктивные особенности
Двухрядная радиально-упорная конструкция подшипника 5309NRZZG15 SNR позволяет ему эффективно работать с высокими комбинированными нагрузками, обеспечивая при этом стабильность и точность позиционирования вала. Шарики расположены под углом к оси вращения, что распределяет нагрузку по двум рядам тел качения и повышает несущую способность. Это способствует снижению деформаций и вибраций в процессе эксплуатации, что критически важно для высокоточного оборудования.
Индекс «ZZ» в обозначении указывает на наличие двухсторонних металлических защитных шайб. Эти шайбы эффективно предотвращают проникновение крупных частиц пыли и грязи внутрь подшипника, а также способствуют удержанию смазочного материала. Обозначение «NR» означает, что на наружном кольце подшипника предусмотрена канавка для стопорного кольца. Это конструктивное решение упрощает осевую фиксацию подшипника в корпусе, обеспечивая надежное крепление без дополнительных элементов.
Применение
Благодаря своей способности воспринимать значительные комбинированные нагрузки и обеспечивать высокую жесткость, подшипник 5309NRZZG15 SNR находит широкое применение в различных отраслях промышленности. Его используют в редукторах, насосах, компрессорах, электродвигателях и генераторах. Также эти подшипники применяются в оборудовании для металлообработки, деревообработки, сельскохозяйственной технике и текстильных машинах, где требуются точность и надежность в условиях переменных нагрузок.
Производитель
Подшипник 5309NRZZG15 произведен компанией SNR, которая является частью группы NTN-SNR. Этот производитель известен своими инновационными решениями и высоким качеством продукции в сфере подшипниковой промышленности. Продукция SNR соответствует международным стандартам и широко применяется в различных отраслях машиностроения по всему миру.
Технические характеристики
| Внутренний Ø (d) | 45 мм (1.7717″) |
| Наружный Ø (D) | 100 мм (3.937″) |
| Ширина (B) | 39,7 мм (1.5625″) |
| Масса | 1.321 кг |
| Внешняя модификация | NR — канавка и стопорное кольцо |
| Отверстие | C – Цилиндрическое отверстие |
| Радиальный зазор | CN (нормальный) |
| Разъем Внутреннее кольцо/Наружное кольцо | Стандартный |
| Смазка | Стандартная смазка |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Тип защиты | ZZ/2Z — металлические защитные шайбы с двух сторон |
| Сепаратор | P – литая пластиковая клетка |
| Класс точности | P0 (нормальный класс) |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 831-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для 5309NRZZG15 SNR.
Аналоги и взаимозаменяемость
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Подшипник шариковый радиально-упорный двухрядный 3309A/C3W64 SKF
- Подшипник шариковый радиально-упорный двухрядный 3309A J30 SNR
- Подшипник шариковый радиально-упорный двухрядный 3309/C3 SKF
- Подшипник шариковый радиально-упорный двухрядный 3309-BD-TVH-C3 FAG
- Подшипник шариковый радиально-упорный двухрядный 3309-BD-2HRS-TVH FAG
- Подшипник шариковый радиально-упорный двухрядный 3309BC.JH FAG
- Подшипник шариковый радиально-упорный двухрядный 3309-B-TNH-C3 FAG
- Подшипник шариковый радиально-упорный двухрядный 3309-B-TNH FAG
- Подшипник шариковый радиально-упорный двухрядный 5309A-2Z SKF
- Подшипник шариковый радиально-упорный двухрядный 5309 2RS FBJ
Вопросы и ответы
Какие посадочные размеры у 5309NRZZG15 SNR?
Внутренний диаметр (d) — 45 мм (1.7717″), наружный диаметр (D) — 100 мм (3.937″), ширина (B) — 39,7 мм (1.5625″).
Какая защита (уплотнения / защитные шайбы) у 5309NRZZG15 SNR?
Исполнение защиты: ZZ/2Z — металлические защитные шайбы с двух сторон.
Какой класс точности у 5309NRZZG15 SNR?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у 5309NRZZG15 SNR?
Радиальный зазор — CN (нормальный).
Сколько весит 5309NRZZG15 SNR?
Масса — 1.321 кг.
Применяемость
5309NRZZG15 SNR — радиально-упорный шариковый подшипник, воспринимающий комбинированные нагрузки с высокой точностью вращения.
- Шпиндели металлорежущих станков
- Насосы и компрессоры
- Редукторы и мотор-редукторы
- Высокооборотные узлы и электрошпиндели
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
