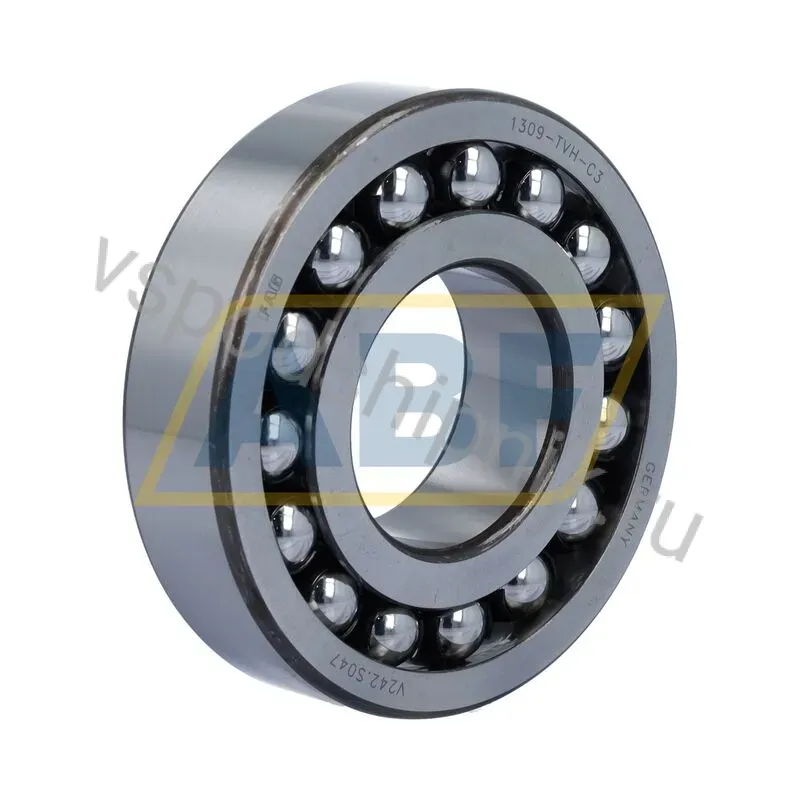

Шариковый подшипник 1309-TVH-C3 FAG — 45×100×25 мм

Шариковый подшипник 1309-TVH-C3 FAG представляет собой самоустанавливающийся элемент, разработанный для компенсации угловых перекосов вала относительно корпуса. Он обеспечивает надежную работу в условиях умеренных нагрузок и возможных несоосностей, минимизируя внутренние напряжения. Данное изделие идеально подходит для применения, где требуется адаптация к небольшим смещениям.

Конструктивные особенности

Обозначение 1309 указывает на самоустанавливающийся шариковый подшипник. Его ключевая особенность заключается в наличии двух рядов шариков и общего сферического дорожки качения на наружном кольце, что позволяет внутреннему кольцу с шариками и сепаратором свободно поворачиваться относительно наружного кольца. Это обеспечивает компенсацию статических и динамических угловых перекосов, возникающих при монтаже или в процессе эксплуатации. Индекс TVH обозначает сепаратор, изготовленный из стеклонаполненного полиамида. Такой материал обладает меньшим весом по сравнению с металлическими аналогами, способствует снижению шума и вибрации, а также демонстрирует хорошие антифрикционные свойства.

Индекс C3 указывает на увеличенный радиальный зазор, который является стандартным для многих промышленных применений. Увеличенный зазор необходим для компенсации теплового расширения компонентов подшипникового узла, что особенно важно при работе в условиях повышенных температур. Также он способствует лучшей адаптации к угловым перекосам и может быть полезен в условиях вибрации или ударных нагрузок, обеспечивая более стабильную работу и продлевая срок службы узла.

Применение

Самоустанавливающиеся шариковые подшипники, такие как 1309-TVH-C3, широко используются в различных отраслях промышленности, где существует вероятность несоосности валов или корпусов. Они находят применение в сельскохозяйственной технике, конвейерных системах, текстильном оборудовании, а также в вентиляторах и насосах. Способность компенсировать перекосы делает их незаменимыми для механизмов, подверженных деформациям или работающих с неточностями монтажа, обеспечивая плавность вращения и общую надежность оборудования.

Производитель

Подшипник произведен компанией FAG, которая является частью группы Schaeffler. FAG – это всемирно известный немецкий бренд, специализирующийся на разработке и производстве высококачественных подшипников и систем линейного перемещения. Продукция FAG отличается точностью исполнения, долговечностью и инновационными технологиями, что подтверждает ее репутацию на мировом рынке промышленных компонентов.

Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.

Стандарт: ГОСТ 8338-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.

С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:

• Шайба для цилиндрического упорного подшипника WS87409 FAG
• Упорно-радиальный шариковый подшипник 7603045TVP FAG
• Шайба для цилиндрического упорного подшипника WS87409 INA
• Сферический роликовый подшипник 21309V SNR
• Цилиндрический роликовый подшипник однорядный NU309W C3 NSK
• Сферический роликовый подшипник 21309EAKW33 SNR
• Цилиндрический роликовый подшипник однорядный NF309WC3 NSK
• Цилиндрический роликовый подшипник однорядный N309W C3 NSK
• Цилиндрический роликовый подшипник однорядный NUP309ETC3 NSK
• Цилиндрический роликовый подшипник однорядный NUP309E G15 SNR

Какие посадочные размеры у 1309-TVH-C3 FAG?
Внутренний диаметр (d) — 45 мм (1.7717″), наружный диаметр (D) — 100 мм (3.937″), ширина (B) — 25 мм (0.9843″).

Какое уплотнение у 1309-TVH-C3 FAG?
Тип уплотнения: открытый (без уплотнения).

Какой класс точности у 1309-TVH-C3 FAG?
Класс точности — P0 (нормальный класс).

Какой радиальный зазор у 1309-TVH-C3 FAG?
Радиальный зазор — C3 (увеличенный).

Сколько весит 1309-TVH-C3 FAG?
Масса — 0.957 кг.

1309-TVH-C3 FAG — двухрядный самоустанавливающийся шариковый подшипник, компенсирующий несоосность валов.

• Конвейеры и транспортные системы
• Вентиляторы и текстильное оборудование
• Сельскохозяйственная техника

Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
