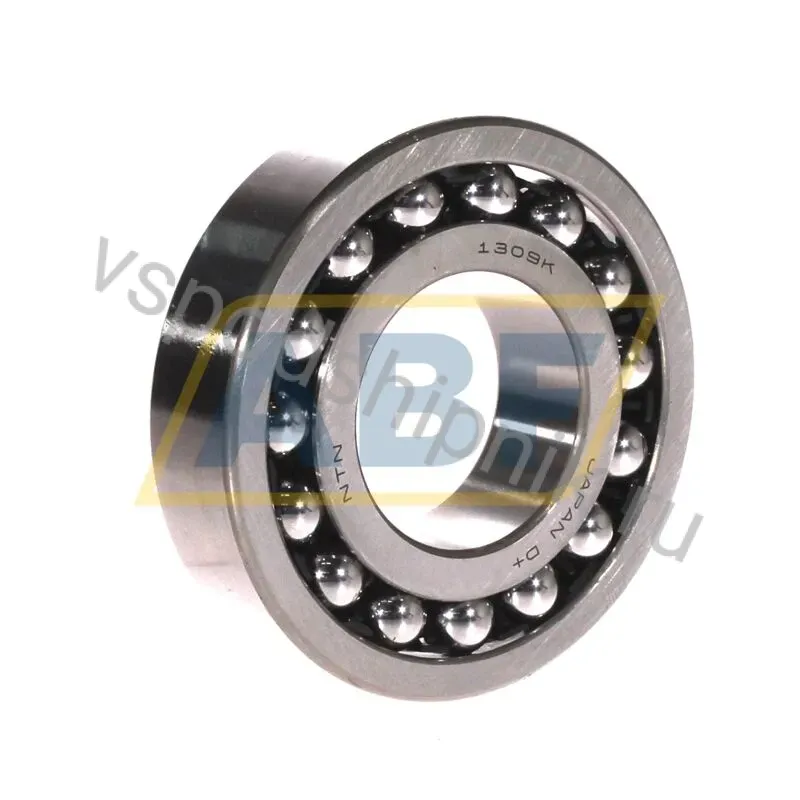

Самоустанавливающийся шариковый подшипник двухрядный 1309SK NTN — 45×100×25 мм
| Модель | 1309SK NTN (расшифровать) |
| Вес (кг) | 0.942 |
| ЕАН | 4547359514278 |
| К | Коническое отверстие, конусность 1:12 |
| Отверстие | K — коническое отверстие 1:12 (стандартно для большинства типов) |
| Радиальный внутренний люфт | Cn Нормальное внутреннее воспроизведение |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Самоустанавливающийся шариковый подшипник двухрядный 1309SK NTN разработан для эффективной работы в условиях, где возможны перекосы вала относительно корпуса. Его конструкция позволяет компенсировать угловые несоосности, обеспечивая стабильное функционирование узла. Этот тип подшипников идеально подходит для применения в машинах с длинными валами или в условиях монтажных неточностей.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 45 мм |
| Внешний диаметр | 100 мм |
| Ширина | 25 мм |
| Тип | Шариковый самоустанавливающийся |
| Количество рядов | Два |
| Особенности | Коническое отверстие (K) |
| Производитель | NTN |
Конструктивные особенности
Обозначение 1309SK NTN указывает на ряд ключевых конструктивных особенностей. Префикс '13' обозначает двухрядный самоустанавливающийся шариковый подшипник, способный компенсировать значительные угловые перекосы вала относительно корпуса без возникновения дополнительных напряжений. Это достигается благодаря сферической форме дорожки качения на внешнем кольце, что позволяет внутреннему кольцу с шариками свободно наклоняться. Суффикс 'SK' указывает на коническое отверстие внутреннего кольца с конусностью 1:12. Такое исполнение предназначено для монтажа подшипника на цилиндрический вал с помощью закрепительной или стяжной втулки, что обеспечивает надежную фиксацию и упрощает установку и демонтаж. Двухрядная конструкция обеспечивает повышенную радиальную грузоподъемность и жесткость, что делает его подходящим для нагруженных узлов.
Применение
Благодаря своей способности адаптироваться к угловым перекосам, самоустанавливающиеся шариковые подшипники 1309SK находят широкое применение в различных отраслях промышленности. Их используют в сельскохозяйственной технике, конвейерных системах, текстильных машинах, вентиляторах, насосах и другом оборудовании, где валы могут прогибаться или возникают несоосности из-за производственных допусков или деформаций конструкции. Эти подшипники обеспечивают надежную работу механизмов, снижая риск преждевременного износа и повышая общую эксплуатационную надежность.
Производитель
NTN является одним из ведущих мировых производителей подшипников, известных своим высоким качеством и инновационными решениями. Продукция NTN разрабатывается с использованием передовых технологий и строгих стандартов контроля, что гарантирует долговечность и надежность в самых требовательных условиях эксплуатации.
Технические характеристики
| Внутренний Ø (d) | 45 мм (1.7717″) |
| Наружный Ø (D) | 100 мм (3.937″) |
| Ширина (B) | 25 мм (0.9843″) |
| Масса | 0.942 кг |
| Отверстие | K — коническое отверстие 1:12 (стандартно для большинства типов) |
| Радиальный зазор | CN (нормальный) |
| Смазка | Стандартная смазка |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Тип защиты | открытый (без уплотнения) |
| Сепаратор | S — стальная или стандартная клетка |
| Класс точности | P0 (нормальный класс) |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 8338-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для 1309SK NTN.
Аналоги и взаимозаменяемость
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Подшипник роликовый цилиндрический однорядный N309E.M1.C3 FAG
- Подшипник роликовый цилиндрический однорядный N309-E-M1-C3 FAG
- Подшипник роликовый цилиндрический однорядный NU309E.M1.C4.F1 FAG
- Подшипник роликовый цилиндрический однорядный NU309E G15 J30 SNR
- Подшипник роликовый цилиндрический однорядный NU309 FAG
- Подшипник роликовый цилиндрический однорядный NJ309 ZKL
- Подшипник роликовый цилиндрический однорядный R1309WB FAG
- Подшипник роликовый цилиндрический однорядный NUP309E.TVP.C3 FAG
- Подшипник роликовый цилиндрический однорядный NUP309E MA C3 FAG
- Подшипник роликовый сферический 21309EK/C3 SKF
Вопросы и ответы
Каков типоразмер 1309SK NTN (d×D×B)?
Внутренний диаметр (d) — 45 мм (1.7717″), наружный диаметр (D) — 100 мм (3.937″), ширина (B) — 25 мм (0.9843″).
Какая защита (уплотнения / защитные шайбы) у 1309SK NTN?
Исполнение защиты: открытый (без уплотнения).
Какой класс точности у 1309SK NTN?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у 1309SK NTN?
Радиальный зазор — CN (нормальный).
Сколько весит 1309SK NTN?
Масса — 0.942 кг.
Применяемость
1309SK NTN — двухрядный самоустанавливающийся шариковый подшипник, компенсирующий несоосность валов.
- Конвейеры и транспортные системы
- Вентиляторы и текстильное оборудование
- Сельскохозяйственная техника
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
