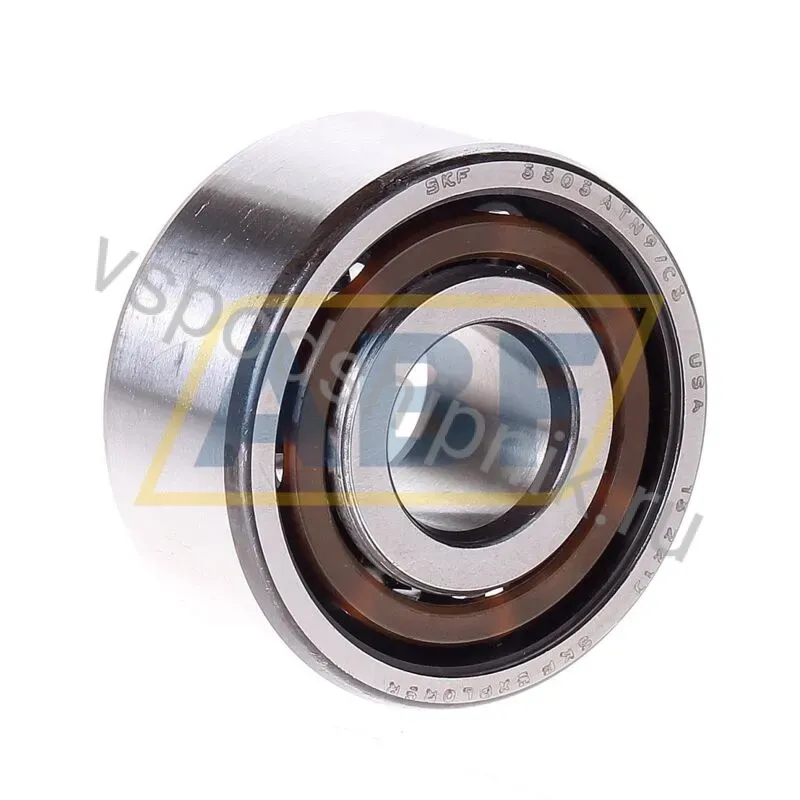

Радиально-упорный шариковый подшипник двухрядный 3303ATN9/C3 SKF — 17×47×22.2 мм
| Модель | 3303ATN9/C3 SKF |
| А | Двухрядный радиально-упорный шарикоподшипник без пазов для заполнения |
| Вес (кг) | 0.192 |
| Внешняя модификация | Без внешней модификации |
| ЕАН | 7316577060341 |
| Отверстие | C – Цилиндрическое отверстие |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Двухрядный радиально-упорный шариковый подшипник 3303ATN9/C3 SKF разработан для высокоэффективной работы в условиях комбинированных нагрузок, где требуется высокая жесткость и точность вращения. Эта конструкция способна одновременно воспринимать радиальные и осевые усилия, обеспечивая стабильность и долговечность узла.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 17 мм |
| Внешний диаметр | 47 мм |
| Ширина | 22 мм |
| Тип подшипника | Радиально-упорный шариковый |
| Количество рядов тел качения | Два |
| Материал сепаратора | Полиамид |
| Радиальный зазор | C3 (увеличенный) |
| Производитель | SKF |
Конструктивные особенности
Обозначение 3303ATN9/C3 SKF включает в себя несколько важных индексов, определяющих конструктивные особенности данного подшипника. Индекс «33» указывает на двухрядную радиально-упорную конструкцию, которая обеспечивает повышенную грузоподъемность и жесткость по сравнению с однорядными аналогами. Такая конфигурация позволяет подшипнику эффективно воспринимать как радиальные, так и двусторонние осевые нагрузки, что делает его незаменимым в узлах, подверженных сложным нагрузочным режимам. Индекс «ATN9» обозначает использование сепаратора из полиамида, армированного стекловолокном. Этот материал отличается легкостью, низким коэффициентом трения, устойчивостью к износу и хорошими характеристиками при высоких скоростях вращения, а также снижает уровень шума и вибрации. Полиамидный сепаратор также способствует улучшенному распределению смазки и снижению тепловыделения.
Индекс «C3» указывает на увеличенный внутренний радиальный зазор. Такой зазор необходим для компенсации теплового расширения деталей при работе на высоких скоростях или в условиях повышенных температур, предотвращая заклинивание и преждевременный выход подшипника из строя. Увеличенный зазор также может быть полезен в случаях, когда требуется более легкий монтаж или при наличии небольших несоосностей вала и корпуса.
Применение
Двухрядные радиально-упорные шариковые подшипники находят широкое применение в различных отраслях промышленности. Их используют в высокоскоростных шпинделях металлообрабатывающих станков, где критически важна точность и жесткость. Они также применяются в насосах, компрессорах, редукторах, электрических двигателях и другом промышленном оборудовании, требующем надежной работы при комбинированных нагрузках. Благодаря своей конструкции, подшипники этого типа обеспечивают стабильность и долговечность в ответственных узлах.
Производитель
SKF является одним из мировых лидеров в производстве подшипников и систем вращения. Продукция SKF известна своим высоким качеством, надежностью и инновационными инженерными решениями. Компания постоянно внедряет передовые технологии и материалы, чтобы обеспечить максимальную производительность и долговечность своих изделий в самых требовательных промышленных условиях.
Расшифровка обозначения 3303ATN9/C3 SKF
| C3 | радиальный зазор больше нормального (CN) |
Технические характеристики
| Внутренний Ø (d) | 17 мм (0.6693″) |
| Наружный Ø (D) | 47 мм (1.8504″) |
| Ширина (B) | 22,2 мм (0.874″) |
| Масса | 0.192 кг |
| Внешняя модификация | Без внешней модификации |
| Отверстие | C – Цилиндрическое отверстие |
| Радиальный зазор | C3 (увеличенный) |
| Разъем Внутреннее кольцо/Наружное кольцо | Стандартный |
| Смазка | Стандартная смазка |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | P – литая пластиковая клетка |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | открытый (без уплотнения) |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 831-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для 3303ATN9/C3 SKF.
Аналоги и взаимозаменяемость
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Подшипник шариковый радиально-упорный двухрядный 3303NF ZKL
- Подшипник шариковый радиально-упорный двухрядный 5303ZZ JAF
- Подшипник шариковый радиально-упорный двухрядный 3303B-2RSRTNGC3 NSK
- Подшипник шариковый радиально-упорный двухрядный 5303EE G15 SNR
- Подшипник шариковый радиально-упорный двухрядный 3303BTNGC3 NSK
- Подшипник шариковый радиально-упорный двухрядный 3303B TNG NSK
- Подшипник шариковый радиально-упорный двухрядный 3303 Steyr
- Подшипник шариковый радиально-упорный двухрядный PER.5303-2RSW SKF
- Радиально-упорный шариковый подшипник двухрядный 3303B.TVH.C3 FAG
- Подшипник шариковый радиально-упорный двухрядный 3303-TVH INA
Вопросы и ответы
Какие посадочные размеры у 3303ATN9/C3 SKF?
Внутренний диаметр (d) — 17 мм (0.6693″), наружный диаметр (D) — 47 мм (1.8504″), ширина (B) — 22,2 мм (0.874″).
Какое уплотнение у 3303ATN9/C3 SKF?
Тип уплотнения: открытый (без уплотнения).
Какой класс точности у 3303ATN9/C3 SKF?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у 3303ATN9/C3 SKF?
Радиальный зазор — C3 (увеличенный).
Сколько весит 3303ATN9/C3 SKF?
Масса — 0.192 кг.
Применяемость
3303ATN9/C3 SKF — радиально-упорный шариковый подшипник, воспринимающий комбинированные нагрузки с высокой точностью вращения.
- Шпиндели металлорежущих станков
- Насосы и компрессоры
- Редукторы и мотор-редукторы
- Высокооборотные узлы и электрошпиндели
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
