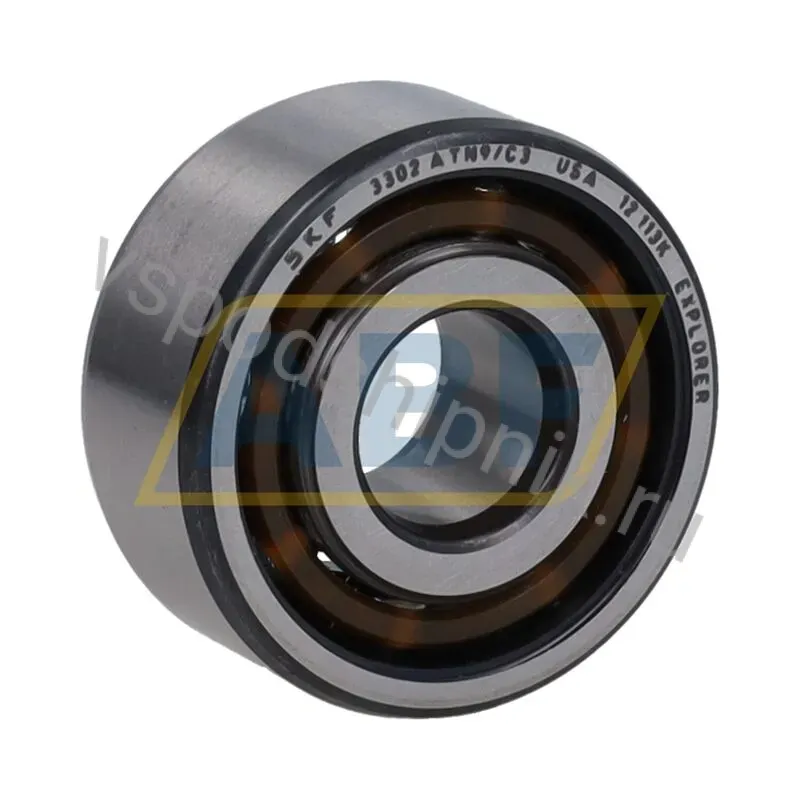

Радиально-упорный шариковый подшипник двухрядный 3302ATN9/C3 SKF — 15×42×19 мм
| Модель | 3302ATN9/C3 SKF |
| А | Двухрядный радиально-упорный шарикоподшипник без пазов для заполнения |
| Вес (кг) | 0.126 |
| Внешняя модификация | Без внешней модификации |
| ЕАН | 7316577052476 |
| Отверстие | C – Цилиндрическое отверстие |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Двухрядный радиально-упорный шариковый подшипник 3302ATN9/C3 SKF разработан для работы в условиях высоких комбинированных нагрузок, обеспечивая при этом высокую жесткость и точность вращения. Его конструкция позволяет воспринимать как радиальные, так и осевые нагрузки в обоих направлениях, что делает его универсальным решением для требовательных узлов.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 20 мм |
| Внешний диаметр | 52 мм |
| Ширина | 22 мм |
| Тип подшипника | Радиально-упорный шариковый двухрядный |
| Угол контакта | 30° |
| Материал сепаратора | Полиамид |
| Радиальный зазор | C3 (увеличенный) |
| Производитель | SKF |
Конструктивные особенности
Обозначение 3302ATN9/C3 содержит важную информацию о конструкции данного подшипника. Числовая часть "3302" указывает на двухрядный радиально-упорный шариковый тип с определенными геометрическими параметрами. Такая конструкция обеспечивает высокую жесткость узла и способность воспринимать значительные осевые нагрузки в обоих направлениях, а также радиальные нагрузки. Это достигается за счет оптимального угла контакта шариков с дорожками качения.
Индекс "ATN9" расшифровывает особенности сепаратора и внутреннего строения. Буква "T" обозначает сепаратор, изготовленный из стеклонаполненного полиамида, который характеризуется низким трением, малым весом и хорошей устойчивостью к высоким скоростям и некоторым агрессивным средам. Индекс "N9" указывает на специфический дизайн или модификацию сепаратора. Обозначение "C3" указывает на увеличенный радиальный внутренний зазор. Этот зазор необходим для компенсации теплового расширения компонентов подшипника при работе на высоких скоростях или при значительных перепадах температур, а также для предотвращения возникновения предварительного натяга в узлах с посадками с натягом.
Применение
Этот тип подшипников широко применяется в оборудовании, где требуется высокая точность вращения, жесткость и способность выдерживать комбинированные нагрузки. Их можно встретить в шпинделях станков, промышленных редукторах, насосах, компрессорах, а также в сельскохозяйственной технике и электродвигателях. Благодаря своей надежности и способности работать в сложных условиях, они являются ключевым элементом для обеспечения стабильной и долговечной работы машин и механизмов.
Производитель
Данный подшипник произведен компанией SKF, мировым лидером в разработке и производстве подшипниковой продукции. SKF известна своими инновационными решениями, высоким качеством материалов и строгим контролем на всех этапах производства, что гарантирует надежность и долговечность их изделий.
Расшифровка обозначения 3302ATN9/C3 SKF
| C3 | радиальный зазор больше нормального (CN) |
Технические характеристики
| Внутренний Ø (d) | 15 мм (0.5906″) |
| Наружный Ø (D) | 42 мм (1.6535″) |
| Ширина (B) | 19 мм (0.748″) |
| Масса | 0.126 кг |
| Внешняя модификация | Без внешней модификации |
| Отверстие | C – Цилиндрическое отверстие |
| Радиальный зазор | C3 (увеличенный) |
| Разъем Внутреннее кольцо/Наружное кольцо | Стандартный |
| Смазка | Стандартная смазка |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | P – литая пластиковая клетка |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | открытый (без уплотнения) |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 831-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для 3302ATN9/C3 SKF.
Аналоги и взаимозаменяемость
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Подшипник шариковый радиально-упорный двухрядный 3302B 2RSR TNG NSK
- Подшипник шариковый радиально-упорный двухрядный 5302EE G15 SNR
- Подшипник шариковый радиально-упорный двухрядный 3302A SNR
- Подшипник шариковый радиально-упорный двухрядный 3302-BD-2Z-TVH-C3 FAG
- Радиально-упорный шариковый подшипник двухрядный 3302-BD-TVH-L285-C3 FAG
- Радиально-упорный шариковый подшипник двухрядный 3302-B-TNH-C3 FAG
- Радиально-упорный шариковый подшипник двухрядный 3302-B-TVH-C3 FAG
- Радиально-упорный шариковый подшипник двухрядный 3302B.TVH.C3 FAG
- Радиально-упорный шариковый подшипник двухрядный 3302-BD-2HRS-TVH-C3 FAG
- Радиально-упорный шариковый подшипник двухрядный 3302-B-2Z-TNH FAG
Вопросы и ответы
Какие посадочные размеры у 3302ATN9/C3 SKF?
Внутренний диаметр (d) — 15 мм (0.5906″), наружный диаметр (D) — 42 мм (1.6535″), ширина (B) — 19 мм (0.748″).
Какое уплотнение у 3302ATN9/C3 SKF?
Тип уплотнения: открытый (без уплотнения).
Какой класс точности у 3302ATN9/C3 SKF?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у 3302ATN9/C3 SKF?
Радиальный зазор — C3 (увеличенный).
Сколько весит 3302ATN9/C3 SKF?
Масса — 0.126 кг.
Применяемость
3302ATN9/C3 SKF — радиально-упорный шариковый подшипник, воспринимающий комбинированные нагрузки с высокой точностью вращения.
- Шпиндели металлорежущих станков
- Насосы и компрессоры
- Редукторы и мотор-редукторы
- Высокооборотные узлы и электрошпиндели
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
