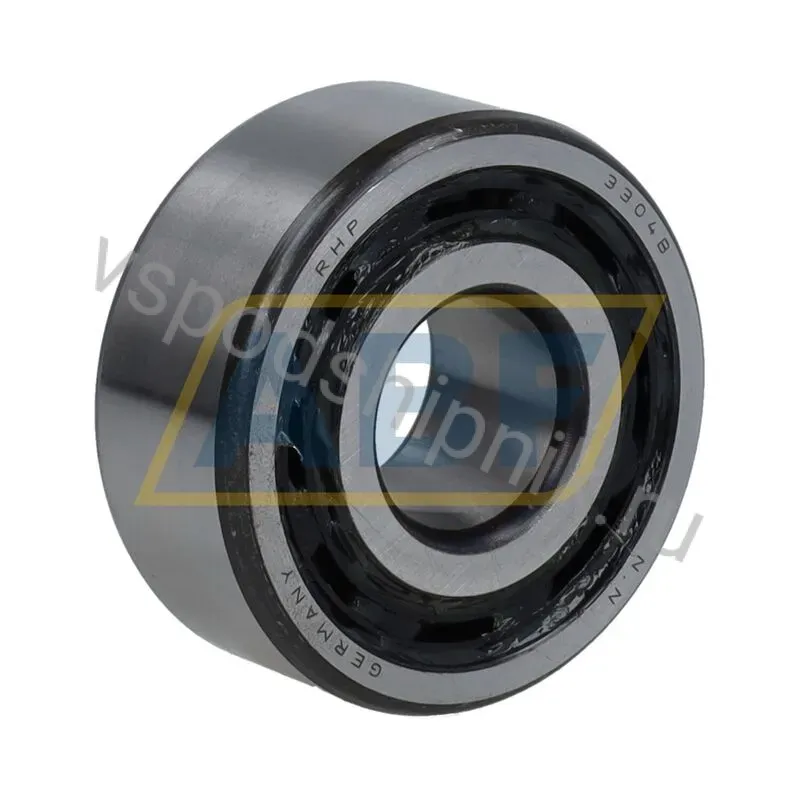

Подшипник шариковый радиально-упорный двухрядный 3304BTNH YRLN5 RHP — 20×52×22.2 мм
| Модель | 3304BTNH YRLN5 RHP |
| 5 | Стандартная одиночная упаковка. Подшипники в полиэтиленовых пакетах или пленке Hizex размещаются в индивидуальных картонных коробках. Отдельные коробки затем помещаются во внешнюю картонную коробку и заполняются полистиролом. |
| Б | Нет заполнения слотов. Углы контакта расходятся - 25° |
| Вес (кг) | 0.22 |
| Внешняя модификация | Без внешней модификации |
| Н | Нормальное наполнение 35% |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Подшипник шариковый радиально-упорный двухрядный 3304BTNH YRLN5 RHP предназначен для восприятия комбинированных нагрузок, действующих одновременно в радиальном и осевом направлениях. Его двухрядная конструкция обеспечивает высокую жесткость и способность выдерживать осевые нагрузки в обоих направлениях. Этот компонент является надежным решением для ответственных узлов.
| Параметр | Значение |
|---|---|
| Тип подшипника | Радиально-упорный шариковый двухрядный |
| Внутренний диаметр (d) | 20 мм |
| Внешний диаметр (D) | 52 мм |
| Ширина (B) | 22.2 мм |
| Контактный угол | 40° (B) |
| Материал сепаратора | Полиамид (TNH) |
| Производитель | RHP |
Конструктивные особенности
Обозначение 3304 указывает на двухрядный радиально-упорный шариковый подшипник с определенными геометрическими размерами. Символ «B» в маркировке 3304BTNH обозначает контактный угол 40 градусов, что оптимизирует подшипник для работы с высокими осевыми нагрузками в сочетании с радиальными. Индекс «TNH» указывает на использование сепаратора из стеклонаполненного полиамида 6,6. Этот материал обладает рядом преимуществ, включая малый вес, низкий коэффициент трения, хорошую износостойкость и способность работать при высоких скоростях и температурах, а также устойчивость к воздействию некоторых химических веществ. Двухрядная конструкция обеспечивает повышенную грузоподъемность и жесткость по сравнению с однорядными аналогами, что делает его идеальным для применения, где требуется высокая точность вращения и стабильность.
Применение
Данный тип подшипников широко используется в оборудовании, требующем высокой точности и надежности при работе с комбинированными нагрузками. Он находит применение в шпинделях станков, промышленных редукторах, высокоскоростных насосах, компрессорах, а также в различном сельскохозяйственном и текстильном оборудовании. Его способность выдерживать значительные осевые и радиальные нагрузки делает его подходящим для узлов, где важна стабильность работы и долговечность.
Производитель
RHP является известным британским производителем подшипников, который сейчас входит в состав корпорации NSK. Продукция RHP славится своим высоким качеством, надежностью и долговечностью, что подтверждается многолетним опытом использования в различных отраслях промышленности по всему миру.
Технические характеристики
| Внутренний Ø (d) | 20 мм (0.7874″) |
| Наружный Ø (D) | 52 мм (2.0472″) |
| Ширина (B) | 22,2 мм (0.874″) |
| Масса | 0.22 кг |
| Внешняя модификация | Без внешней модификации |
| Отверстие | C – Цилиндрическое отверстие |
| Радиальный зазор | CN (нормальный) |
| Разъем Внутреннее кольцо/Наружное кольцо | Стандартный |
| Смазка | Смазка для более высоких и низких температур |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | P – литая пластиковая клетка |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | открытый (без уплотнения) |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 831-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для 3304BTNH YRLN5 RHP.
Аналоги и взаимозаменяемость
Также известен как (OEM / кросс-номера разных производителей):
3304БТНХ
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Подшипник шариковый радиально-упорный двухрядный 5304 JAF
- Подшипник шариковый радиально-упорный двухрядный 3304B 2RSR TNG NSK
- Подшипник шариковый радиально-упорный двухрядный 5304.EEG15 SNR
- Подшипник шариковый радиально-упорный двухрядный 3304B TV NKE
- Радиально-упорный шариковый подшипник двухрядный 3304A-2ZTN9 SKF
- Радиально-упорный шариковый подшипник двухрядный 3304B SKF
- Подшипник шариковый радиально-упорный двухрядный 3304B-2Z NR TNH RHP
- Радиально-упорный шариковый подшипник двухрядный 3304A-2ZTN9/C3VT113 SKF
- Подшипник шариковый радиально-упорный двухрядный 3304 2Z INA
- Радиально-упорный шариковый подшипник двухрядный 3304-BD-2HRS-TVH FAG
Вопросы и ответы
Какие посадочные размеры у 3304BTNH YRLN5 RHP?
Внутренний диаметр (d) — 20 мм (0.7874″), наружный диаметр (D) — 52 мм (2.0472″), ширина (B) — 22,2 мм (0.874″).
Какое уплотнение у 3304BTNH YRLN5 RHP?
Тип уплотнения: открытый (без уплотнения).
Какой класс точности у 3304BTNH YRLN5 RHP?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у 3304BTNH YRLN5 RHP?
Радиальный зазор — CN (нормальный).
Сколько весит 3304BTNH YRLN5 RHP?
Масса — 0.22 кг.
Чем заменить 3304BTNH YRLN5 RHP, какие аналоги?
3304BTNH YRLN5 RHP также известен как: 3304БТНХ. Взаимозаменяемые позиции того же типоразмера — в разделе «Аналоги и взаимозаменяемость».
Применяемость
3304BTNH YRLN5 RHP — радиально-упорный шариковый подшипник, воспринимающий комбинированные нагрузки с высокой точностью вращения.
- Шпиндели металлорежущих станков
- Насосы и компрессоры
- Редукторы и мотор-редукторы
- Высокооборотные узлы и электрошпиндели
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
