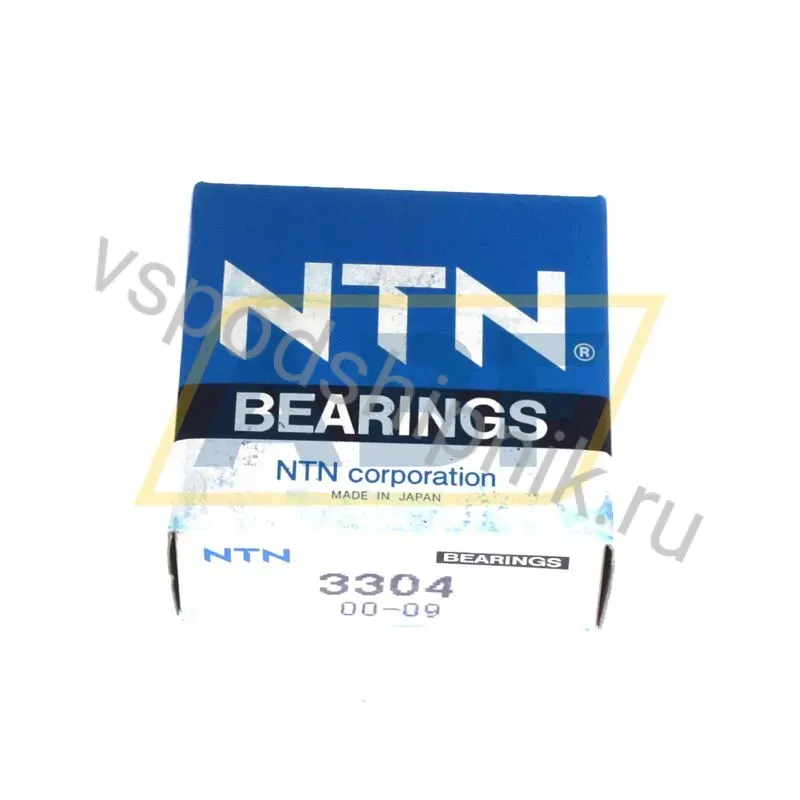

Подшипник шариковый радиально-упорный двухрядный 3304 NTN — 20×52×22.2 мм
| Модель | 3304 NTN |
| Вес (кг) | 0.221 |
| Внешняя модификация | Без внешней модификации |
| Отверстие | C – Цилиндрическое отверстие |
| Радиальный внутренний люфт | Cn Нормальное внутреннее воспроизведение |
| Разъем Внутреннее кольцо/Наружное кольцо | Стандартный |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Подшипник шариковый радиально-упорный двухрядный 3304 NTN разработан для эффективной работы в условиях комбинированных нагрузок. Его конструкция обеспечивает высокую жесткость и точность вращения, что критически важно для ответственных узлов. Данный тип подшипников способен воспринимать как радиальные, так и осевые нагрузки в обоих направлениях.
| Параметр | Значение |
|---|---|
| Внутренний диаметр (d) | 20 мм |
| Внешний диаметр (D) | 52 мм |
| Ширина (B) | 22.2 мм |
| Тип | Шариковый радиально-упорный двухрядный |
| Производитель | NTN |
Конструктивные особенности
Двухрядные радиально-упорные шариковые подшипники, такие как модель 3304, отличаются способностью воспринимать высокие комбинированные нагрузки, состоящие из радиальных и осевых компонентов. Их конструкция включает два ряда шариков, расположенных под углом к оси вращения, что позволяет эффективно распределять нагрузку и обеспечивать повышенную жесткость узла. За счет такой конфигурации подшипник способен выдерживать осевые нагрузки в обоих направлениях, что устраняет необходимость в установке второго подшипника для осевой фиксации. Это способствует упрощению конструкции механизма и уменьшению его габаритов. Высокая точность изготовления внутренних и внешних колец, а также шариков, гарантирует плавное вращение и минимальное трение, что продлевает срок службы оборудования.
Применение
Подшипники серии 3304 находят широкое применение в различных отраслях промышленности, где требуется высокая надежность и точность. Они используются в шпинделях металлорежущих станков, редукторах, насосах, компрессорах, а также в оборудовании для текстильной и полиграфической промышленности. Благодаря своей способности работать с высокими скоростями и воспринимать значительные комбинированные нагрузки, эти подшипники являются оптимальным выбором для ответственных узлов, требующих стабильной и долговечной работы.
Производитель
Подшипник 3304 изготовлен компанией NTN, одним из ведущих мировых производителей прецизионных подшипников. Продукция NTN известна своим высоким качеством, инновационными технологиями и строгим контролем на всех этапах производства. Использование передовых материалов и современных методов обработки обеспечивает длительный срок службы и надежность изделий NTN даже в самых сложных условиях эксплуатации.
Технические характеристики
| Внутренний Ø (d) | 20 мм (0.7874″) |
| Наружный Ø (D) | 52 мм (2.0472″) |
| Ширина (B) | 22,2 мм (0.874″) |
| Масса | 0.221 кг |
| Внешняя модификация | Без внешней модификации |
| Отверстие | C – Цилиндрическое отверстие |
| Радиальный зазор | CN (нормальный) |
| Разъем Внутреннее кольцо/Наружное кольцо | Стандартный |
| Смазка | Стандартная смазка |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | S — стальная или стандартная клетка |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | открытый (без уплотнения) |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 831-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для 3304 NTN.
Аналоги и взаимозаменяемость
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Подшипник шариковый радиально-упорный двухрядный 5304 JAF
- Подшипник шариковый радиально-упорный двухрядный 3304B 2RSR TNG NSK
- Подшипник шариковый радиально-упорный двухрядный 5304.EEG15 SNR
- Подшипник шариковый радиально-упорный двухрядный 3304B TV NKE
- Радиально-упорный шариковый подшипник двухрядный 3304A-2ZTN9 SKF
- Радиально-упорный шариковый подшипник двухрядный 3304B SKF
- Подшипник шариковый радиально-упорный двухрядный 3304B-2Z NR TNH RHP
- Радиально-упорный шариковый подшипник двухрядный 3304A-2ZTN9/C3VT113 SKF
- Подшипник шариковый радиально-упорный двухрядный 3304 2Z INA
- Радиально-упорный шариковый подшипник двухрядный 3304-BD-2HRS-TVH FAG
Вопросы и ответы
Какие габариты у 3304 NTN?
Внутренний диаметр (d) — 20 мм (0.7874″), наружный диаметр (D) — 52 мм (2.0472″), ширина (B) — 22,2 мм (0.874″).
Какое уплотнение у 3304 NTN?
Тип уплотнения: открытый (без уплотнения).
Какой класс точности у 3304 NTN?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у 3304 NTN?
Радиальный зазор — CN (нормальный).
Сколько весит 3304 NTN?
Масса — 0.221 кг.
Применяемость
3304 NTN — радиально-упорный шариковый подшипник, воспринимающий комбинированные нагрузки с высокой точностью вращения.
- Шпиндели металлорежущих станков
- Насосы и компрессоры
- Редукторы и мотор-редукторы
- Высокооборотные узлы и электрошпиндели
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
