Размерная схема по реальным размерам. Фото уточняйте у менеджера.

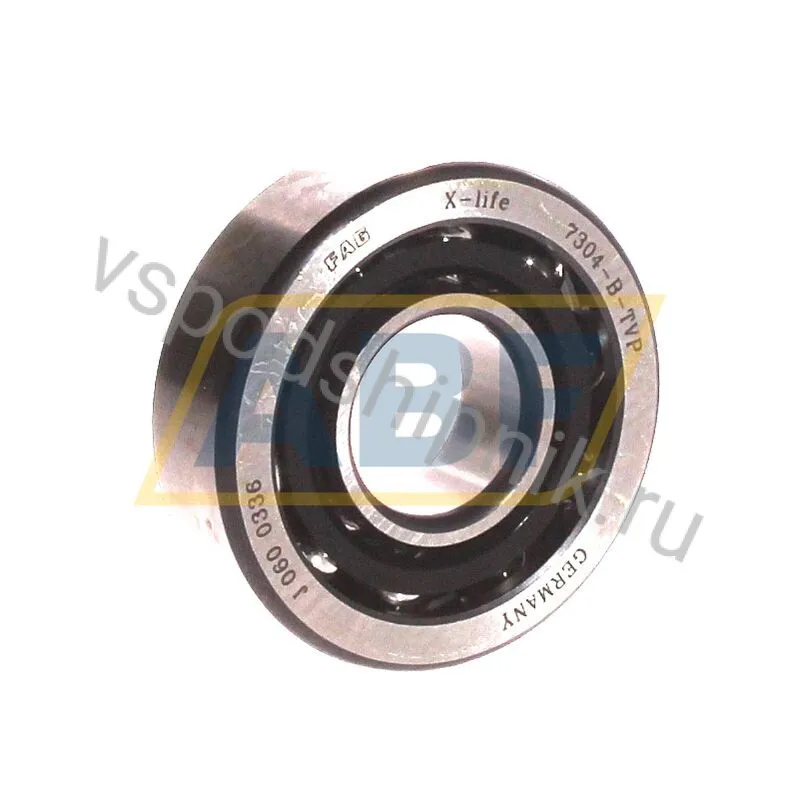

Подшипник радиально-упорный шариковый 7304-B-TVP FAG
- Внутр. d20 мм
- Наруж. D52 мм
- Ширина B15 мм
| Уплотнение | Открытый, без уплотнений |
|---|---|
| Сепаратор | P — пластиковый, литой |
| Класс точности | Нормальный (P0) |
| Смазка | Стандартная смазка |
| Угол контакта | 40 градусов |
| Вес, кг | 0.151 |
Характеристики
| Уплотнение | Открытый, без уплотнений |
|---|---|
| Сепаратор | P — пластиковый, литой |
| Класс точности | Нормальный (P0) |
| Смазка | Стандартная смазка |
| Угол контакта | 40 градусов |
| Вес, кг | 0.151 |
|---|---|
| Наружный диаметр D, мм | 52 |
| Внутренний диаметр d, мм | 20 |
| Осевой зазор / преднатяг | Без преднатяга |
| Ширина B, мм | 15 |
Расшифровка обозначения 7304-B-TVP
| Тип | Шариковый радиально-упорный однорядный |
|---|---|
| Серия | 73 |
| Внутренний диаметр по коду | 20 мм |
| B | Угол контакта 40° |
| TVP | Сепаратор оконного типа из формованного полиамида, с роликовым элементом |
| Производитель | FAG |
Расшифровка по правилам ISO и данным производителя. У разных брендов часть суффиксов отличается — размеры и исполнение смотрите в характеристиках. Открыть в сервисе расшифровки →
Аналоги и взаимозаменяемость
Также известен как (прежние обозначения и кросс-номера):
Тот же размер 20×52×15 мм
- 7304CTP5 NSK 5 024,55 ₽
- QJ304MA SKF 4 046,05 ₽
- QJ304-XL-MPA-T42A FAG 4 147,70 ₽
- W6304-2RS1/VT378 SKF 3 875,05 ₽
- W6304-2RS1 SKF 3 258,50 ₽
- W6304-2Z SKF 3 391,50 ₽
- 2MM304WI CR SUL Fafnir 7 904 ₽
- 1304C3 Nachi 691,60 ₽
Соседние размеры серии 73
- 7302-B-JP FAG 15×42×13 мм 1 132,40 ₽
- 7303-B-TVP-UA FAG 17×47×14 мм 1 444 ₽
- 7305B.N1.TVP FAG 25×62×17 мм 1 515,25 ₽
- 7308-B-2RS-TVP-L198 FAG 40×90×23 мм 9 477,20 ₽
Ещё в разделе «Шариковые подшипники»
- 7304ATDBC8P5 NSK 20×52×30 мм 11 607,10 ₽
- 7304ATDB NSK 20×52×30 мм 12 009,90 ₽
- 7304ATDFC8P5 NSK 20×52×30 мм 10 759,70 ₽
- 7304TSU EP7 RHP 20×52×30 мм 13 452 ₽
Описание
Подшипник радиально-упорный шариковый 7304-B-TVP FAG предназначен для восприятия комбинированных нагрузок, действующих одновременно в радиальном и осевом направлениях. Его конструкция обеспечивает высокую жесткость и точность вращения, что критически важно для ответственных узлов. Данный тип подшипников оптимален для использования в условиях, где требуется высокая несущая способность по осевой нагрузке и стабильность работы.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 20 мм |
| Внешний диаметр | 52 мм |
| Ширина | 15 мм |
| Тип | Радиально-упорный шариковый |
| Угол контакта | 40° |
| Материал сепаратора | Полиамид (TVP) |
| Рядность | Однорядный |
| Производитель | FAG |
Конструктивные особенности
Обозначение 7304-B-TVP FAG указывает на ключевые особенности конструкции данного подшипника. Цифры 7304 определяют его основные габаритные размеры согласно международным стандартам. Индекс «B» является важным маркером, обозначающим модифицированную внутреннюю геометрию с углом контакта 40 градусов. Этот увеличенный угол контакта позволяет подшипнику эффективно воспринимать значительные осевые нагрузки, сохраняя при этом способность работать с радиальными нагрузками. Такая конфигурация способствует повышению жесткости подшипникового узла и его устойчивости к деформациям под нагрузкой.
Индекс «TVP» указывает на использование цельного сепаратора из армированного стекловолокном полиамида. Этот материал обладает рядом преимуществ: он легкий, снижает трение и шум при работе, а также демонстрирует хорошую устойчивость к высоким скоростям и некоторым химическим воздействиям. Полиамидный сепаратор способствует более плавному и тихому вращению, что важно для механизмов, требующих точности и сниженного уровня вибрации. Однорядная конструкция радиально-упорных подшипников часто предполагает их парную установку для восприятия осевых нагрузок в обоих направлениях или для создания предварительного натяга.
Применение
Подшипники радиально-упорные шариковые, такие как 7304-B-TVP FAG, находят широкое применение в различных отраслях промышленности, где требуется высокая точность и способность выдерживать комбинированные нагрузки. Их используют в шпиндельных узлах металлообрабатывающих станков, обеспечивая стабильность вращения инструмента. Они являются неотъемлемой частью насосного оборудования, компрессоров и редукторов, где необходима надежная передача мощности. Также эти подшипники применяются в текстильных машинах, полиграфическом оборудовании и в некоторых автомобильных узлах, где важна долговечность и точность позиционирования.
Производитель
FAG – это всемирно известный производитель подшипников, входящий в состав группы Schaeffler. Компания имеет многолетнюю историю и зарекомендовала себя как поставщик высококачественных и надежных решений для различных промышленных применений. Продукция FAG отличается строгим контролем качества и инновационными технологиями, что обеспечивает ее долговечность и эффективность в самых требовательных условиях эксплуатации.
