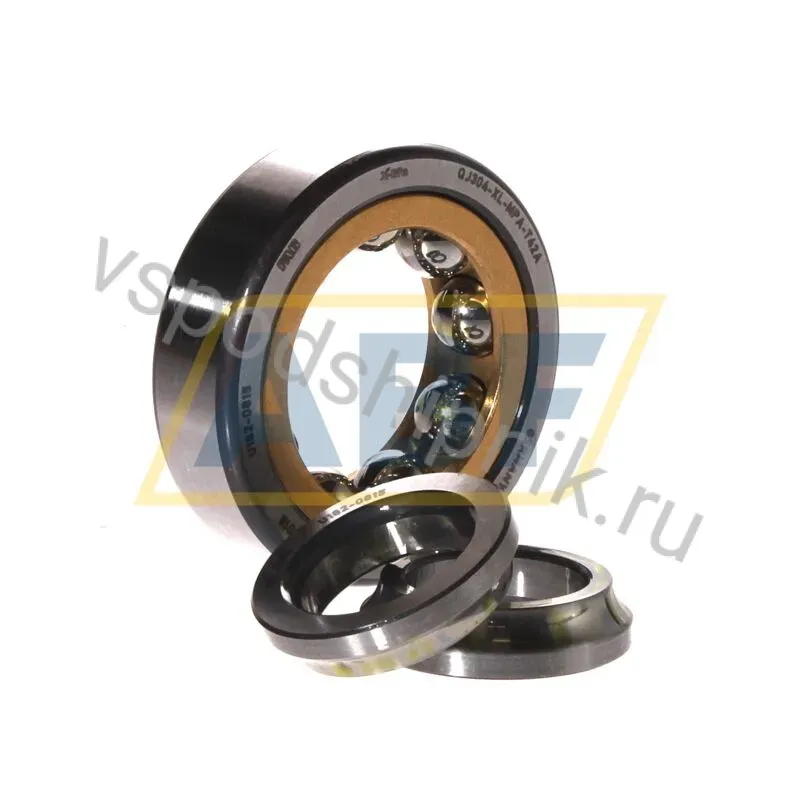

Четырёхточечный шариковый подшипник QJ304-XL-MPA-T42A FAG — 20×52×15 мм
| Модель | QJ304-XL-MPA-T42A FAG |
| XL | Икс-Жизнь |
| Вес (кг) | 0.18 |
| Внешняя модификация | Без внешней модификации |
| ЕАН | 4012801315609 |
| МПА | Твердая латунная клетка |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Четырёхточечный шариковый подшипник QJ304-XL-MPA-T42A FAG представляет собой высокоточный компонент, разработанный для восприятия комбинированных нагрузок. Его конструкция обеспечивает надёжную работу в условиях, где требуются высокая жёсткость и способность выдерживать значительные осевые воздействия в обоих направлениях. Это изделие идеально подходит для ответственных узлов промышленного оборудования.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 20 мм |
| Внешний диаметр | 52 мм |
| Ширина | 15 мм |
| Тип | Четырёхточечный шариковый |
| Материал сепаратора | Латунь (MPA) |
| Класс качества | XL (X-Life) |
| Производитель | FAG |
Конструктивные особенности
Обозначение QJ304 указывает на четырёхточечный шариковый подшипник с разъемным внутренним или наружным кольцом, что облегчает монтаж и демонтаж. Такая конструкция позволяет воспринимать значительные осевые нагрузки в обоих направлениях, а также радиальные нагрузки. Символ XL в маркировке FAG означает принадлежность к серии X-Life, что гарантирует увеличенный срок службы и повышенную надёжность благодаря оптимизированной внутренней геометрии и улучшенному качеству поверхностей качения.
Индекс MPA обозначает массивный сепаратор из латуни, центрируемый по наружному кольцу. Латунные сепараторы отличаются высокой прочностью и устойчивостью к высоким температурам, что делает их предпочтительными для применений с повышенными скоростями вращения и вибрационными нагрузками. Обозначение T42A является внутренним индексом FAG, характеризующим особенности конструкции или обработки, способствующие повышению эксплуатационных характеристик данного изделия.
Применение
Четырёхточечные шариковые подшипники, такие как QJ304-XL-MPA-T42A, широко используются в различных промышленных агрегатах, где требуется высокая несущая способность и точность. Они находят применение в редукторах, компрессорах, насосах, шпинделях станков, а также в оборудовании для текстильной и полиграфической промышленности. Их способность работать с комбинированными нагрузками делает их незаменимыми для узлов, подверженных как радиальным, так и двунаправленным осевым воздействиям.
Производитель
FAG является одним из ведущих мировых производителей подшипников, входящим в состав концерна Schaeffler Group. Продукция FAG известна своим высоким качеством, точностью изготовления и долговечностью. Компания постоянно внедряет инновационные технологии, обеспечивая надёжность и эффективность своих изделий в самых требовательных промышленных применениях.
Технические характеристики
| Внутренний Ø (d) | 20 мм (0.7874″) |
| Наружный Ø (D) | 52 мм (2.0472″) |
| Ширина (B) | 15 мм (0.5906″) |
| Масса | 0.18 кг |
| Внешняя модификация | Без внешней модификации |
| Номер ECLASS2 | 23-05-08-03 |
| Номер детали производителя | 0192615944380 |
| Номер ЕСЛАСС | 23-05-08-03 |
| Описание носителя | Подшипник с четырехточечным контактом QJ3..-XL-MPA, разъемное внутреннее кольцо |
| Опорная скорость (n ϑr) | 10700 |
| Предельная скорость (n G) | 28500 |
| Радиальная динамическая нагрузка Cr (Н) | 31000 |
| Радиальная статическая нагрузка C0r (Н) | 19600 |
| Радиальный зазор | C2 (уменьшенный) |
| Разъем Внутреннее кольцо/Наружное кольцо | Разъемное внутреннее кольцо |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | MA — латунный сепаратор, центрированный по внешнему кольцу |
| Уплотнение | открытый (без уплотнения) |
| Ширина (б), мм | 15 |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 8338-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для QJ304-XL-MPA-T42A FAG.
Аналоги и взаимозаменяемость
Также известен как (OEM / кросс-номера разных производителей):
QJ304-MPA-T42A
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Подшипник сцепления FK6304 2RS GMN Paul Müller Industrie
- Упорно-радиальный шариковый подшипник 7603020TVP FAG
- Цилиндрический роликовый подшипник однорядный NU304W C3 NSK
- Цилиндрический роликовый подшипник однорядный N304E G15 J30 SNR
- Цилиндрический роликовый подшипник однорядный NU304E G15 SNR
- Цилиндрический роликовый подшипник однорядный NU304C3 NTN
- Цилиндрический роликовый подшипник однорядный NU304E TGP1 C3 Steyr
- Цилиндрический роликовый подшипник однорядный NU.304.E.G15 SNR
- Цилиндрический роликовый подшипник однорядный NF304W NSK
- Сферический роликовый подшипник 21304CD E4 S11 NSK
Вопросы и ответы
Какие посадочные размеры у QJ304-XL-MPA-T42A FAG?
Внутренний диаметр (d) — 20 мм (0.7874″), наружный диаметр (D) — 52 мм (2.0472″), ширина (B) — 15 мм (0.5906″).
Какое уплотнение у QJ304-XL-MPA-T42A FAG?
Тип уплотнения: открытый (без уплотнения).
Какой радиальный зазор у QJ304-XL-MPA-T42A FAG?
Радиальный зазор — C2 (уменьшенный).
Сколько весит QJ304-XL-MPA-T42A FAG?
Масса — 0.18 кг.
Чем заменить QJ304-XL-MPA-T42A FAG, какие аналоги?
QJ304-XL-MPA-T42A FAG также известен как: QJ304-MPA-T42A. Взаимозаменяемые позиции того же типоразмера — в разделе «Аналоги и взаимозаменяемость».
Применяемость
QJ304-XL-MPA-T42A FAG — радиальный шариковый подшипник, самый универсальный тип для узлов с радиальной нагрузкой и высокой частотой вращения.
- Электродвигатели, генераторы и насосы
- Вентиляторы и системы кондиционирования
- Редукторы, конвейеры и транспортёры
- Металлообрабатывающие станки
- Сельскохозяйственная и бытовая техника
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
