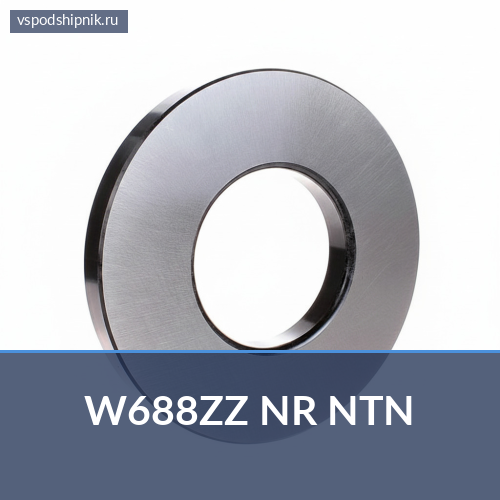

Шариковый подшипник W688ZZ NR NTN — 8×16×5 мм
| Модель | W688ZZ NR NTN (расшифровать) |
| NR | Канавка под стопорное кольцо на наружном кольце подшипника и соответствующее стопорное кольцо |
| Вес (кг) | 0.004 |
| Внешняя модификация | NR — канавка и стопорное кольцо |
| ЗЗ | Две металлические защитные шайбы |
| Отверстие | C – Цилиндрическое отверстие |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Шариковый подшипник W688ZZ NR NTN представляет собой высокоточный компонент, предназначенный для работы в условиях высоких скоростей и умеренных нагрузок. Этот миниатюрный подшипник обеспечивает плавное вращение и надёжную поддержку валов, что делает его незаменимым во многих промышленных и бытовых устройствах.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 8 мм |
| Внешний диаметр | 16 мм |
| Ширина | 5 мм |
| Тип подшипника | Радиальный шариковый |
| Защита | ZZ (две металлические шайбы) |
| Фиксация | NR (канавка под стопорное кольцо с кольцом) |
| Производитель | NTN |
Конструктивные особенности
Подшипник W688ZZ NR NTN обладает рядом специфических обозначений, которые указывают на его конструктивные особенности и преимущества. Индекс «ZZ» означает наличие двух металлических защитных шайб, расположенных с обеих сторон подшипника. Эти шайбы эффективно предотвращают попадание пыли, грязи и мелких абразивных частиц внутрь рабочего пространства, а также надёжно удерживают смазку, что значительно продлевает срок службы изделия и снижает потребность в регулярном обслуживании. Обозначение «NR» указывает на наличие канавки под стопорное кольцо на внешнем кольце подшипника, а также на само стопорное кольцо, которое поставляется в комплекте. Это позволяет надёжно зафиксировать подшипник в посадочном месте корпуса, предотвращая его осевое смещение даже при значительных вибрациях или динамических нагрузках. Миниатюрные размеры подшипника обеспечивают возможность его интеграции в компактные узлы и механизмы, где пространство ограничено, при этом сохраняя высокую точность вращения и грузоподъемность для своего класса.
Применение
Шариковые подшипники типа W688ZZ NR находят широкое применение в различных отраслях благодаря своей компактности и надёжности. Они используются в электромоторах малой мощности, измерительных приборах, офисной технике, включая принтеры и сканеры, а также в бытовых приборах, таких как вентиляторы и мелкая бытовая электроника. Их конструкция со стопорным кольцом особенно ценна в узлах, где требуется точная фиксация и предотвращение осевого смещения, например, в роликах и направляющих системах.
Производитель
Подшипник W688ZZ NR произведен компанией NTN, одним из ведущих мировых производителей подшипников. Продукция NTN известна своим высоким качеством, надёжностью и долговечностью, что подтверждается строгими стандартами производства и многолетним опытом в индустрии.
Расшифровка обозначения W688ZZ NR NTN
| ZZ | две металлические защитные шайбы (обе стороны) |
| NR | канавка и стопорное кольцо на наружном кольце |
Технические характеристики
| Внутренний Ø (d) | 8 мм (0.315″) |
| Наружный Ø (D) | 16 мм (0.6299″) |
| Ширина (B) | 5 мм (0.1969″) |
| Масса | 0.004 кг |
| Внешняя модификация | NR — канавка и стопорное кольцо |
| Отверстие | C – Цилиндрическое отверстие |
| Радиальный зазор | CN (нормальный) |
| Смазка | Стандартная смазка |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Тип защиты | ZZ/2Z — металлические защитные шайбы с двух сторон |
| Сепаратор | S — стальная или стандартная клетка |
| Класс точности | P0 (нормальный класс) |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 8338-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для W688ZZ NR NTN.
Аналоги и взаимозаменяемость
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Миниатюрный шариковый подшипник 688A DD1 MC3E NSK
- Шариковый подшипник 688-H-ZZMC3 MAZ NSK
- Миниатюрный шариковый подшипник F688AZZ1MC3 NSK
- Миниатюрный шариковый подшипник 628/8-2ZRY D8SS5 RHP
- Миниатюрный шариковый подшипник 688VV NSK
- Шариковый подшипник W628/8-2Z SKF
- Подшипник шариковый радиальный однорядный 688AZZ1MC3E PS2S NSK
- Миниатюрный шариковый подшипник 628/8-2RS1 SKF
- Шариковый подшипник ULZT816X-480-P5P-6/15-G48 Myonic Minebea
- Миниатюрный шариковый подшипник 628/8-2Z SKF
Вопросы и ответы
Каков типоразмер W688ZZ NR NTN (d×D×B)?
Внутренний диаметр (d) — 8 мм (0.315″), наружный диаметр (D) — 16 мм (0.6299″), ширина (B) — 5 мм (0.1969″).
Какая защита (уплотнения / защитные шайбы) у W688ZZ NR NTN?
Исполнение защиты: ZZ/2Z — металлические защитные шайбы с двух сторон.
Какой класс точности у W688ZZ NR NTN?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у W688ZZ NR NTN?
Радиальный зазор — CN (нормальный).
Сколько весит W688ZZ NR NTN?
Масса — 0.004 кг.
Применяемость
W688ZZ NR NTN — радиальный шариковый подшипник, самый универсальный тип для узлов с радиальной нагрузкой и высокой частотой вращения.
