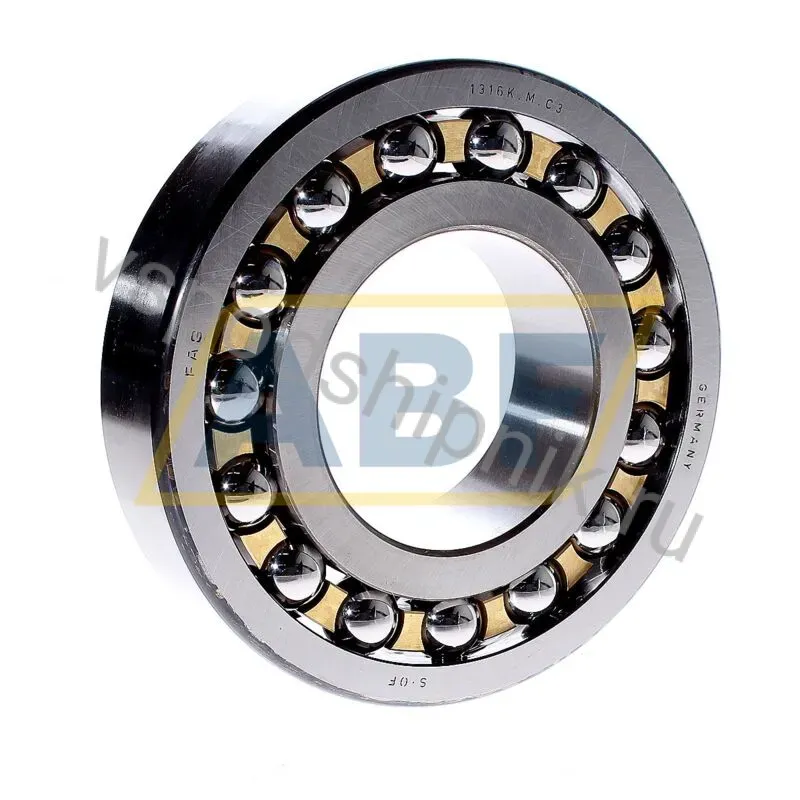

Шариковый подшипник 1316-K-M-C3 FAG — 80×170×39 мм
| Модель | 1316-K-M-C3 FAG |
| Вес (кг) | 4.3 |
| ЕАН | 4012801472593 |
| К | Коническое отверстие, конусность 1:12 |
| М | Твердая латунная клетка |
| Номер ECLASS2 | 23-05-08-06 |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Шариковый подшипник FAG 1316-K-M-C3 представляет собой высокоэффективный двухрядный самоустанавливающийся подшипник. Он разработан для компенсации угловых перекосов вала относительно корпуса, что обеспечивает надежную работу узлов в условиях несоосности. Эта конструкция способствует снижению внутренних напряжений и продлению срока службы оборудования.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 80 мм |
| Внешний диаметр | 170 мм |
| Ширина | 39 мм |
| Тип | Двухрядный самоустанавливающийся шариковый |
| Отверстие | Коническое (1:12) |
| Сепаратор | Латунный (M) |
| Радиальный зазор | C3 (увеличенный) |
| Производитель | FAG |
Конструктивные особенности
Обозначение 1316 указывает на двухрядный самоустанавливающийся шариковый подшипник. Его отличительная черта – сферическая дорожка качения на наружном кольце, позволяющая внутреннему кольцу с шариками и сепаратором свободно наклоняться. Это обеспечивает компенсацию статических и динамических угловых перекосов вала, возникающих при монтаже или деформации конструкции.
Индекс "K" обозначает коническое посадочное отверстие с конусностью 1:12. Такое исполнение облегчает монтаж подшипника на вал с помощью закрепительной или стяжной втулки, что упрощает установку и демонтаж. Символ "M" указывает на использование массивного латунного сепаратора, который обладает высокой прочностью и устойчивостью к вибрациям, ударным нагрузкам и повышенным температурам. Обозначение "C3" информирует об увеличенном радиальном зазоре, что является оптимальным решением для условий, где ожидается тепловое расширение компонентов, значительные перекосы или повышенные ударные нагрузки.
Применение
Благодаря способности компенсировать несоосность, подшипники данного типа незаменимы в механизмах, где сложно обеспечить идеальную соосность валов или где возможны деформации конструкции под нагрузкой. Они широко применяются в сельскохозяйственной технике, конвейерных системах, текстильном оборудовании, вентиляторах, насосах и другом промышленном оборудовании. Их конструкция обеспечивает стабильную и долговечную работу даже в сложных эксплуатационных условиях.
Производитель
Подшипник произведен компанией FAG, входящей в состав группы Schaeffler. FAG является одним из мировых лидеров в производстве высококачественных подшипников и зарекомендовал себя как надежный поставщик инновационных решений для различных отраслей промышленности. Продукция FAG отличается долговечностью и точностью.
Расшифровка обозначения 1316-K-M-C3 FAG
| K | коническое отверстие (конусность 1:12) |
| M | массивный латунный сепаратор |
| C3 | радиальный зазор больше нормального (CN) |
Технические характеристики
| Внутренний Ø (d) | 80 мм (3.1496″) |
| Наружный Ø (D) | 170 мм (6.6929″) |
| Ширина (B) | 39 мм (1.5354″) |
| Масса | 4.3 кг |
| Номер ECLASS2 | 23-05-08-06 |
| Номер детали производителя | 0384371390030 |
| Номер ЕСЛАСС | 23-05-08-06 |
| Описание носителя | Самоустанавливающиеся шарикоподшипники 13..-K, основные размеры по DIN 630, с коническим отверстием, конусность 1:12. |
| Опорная скорость (n ϑr) | 4500 |
| Отверстие | K — коническое отверстие 1:12 (стандартно для большинства типов) |
| Предельная скорость (n G) | 6200 |
| Радиальная динамическая нагрузка Cr (Н) | 89000 |
| Радиальная статическая нагрузка C0r (Н) | 33000 |
| Радиальный зазор | C3 (увеличенный) |
| Смазка | Стандартная смазка |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | M — латунная клетка |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | открытый (без уплотнения) |
| Ширина (б), мм | 39 |
