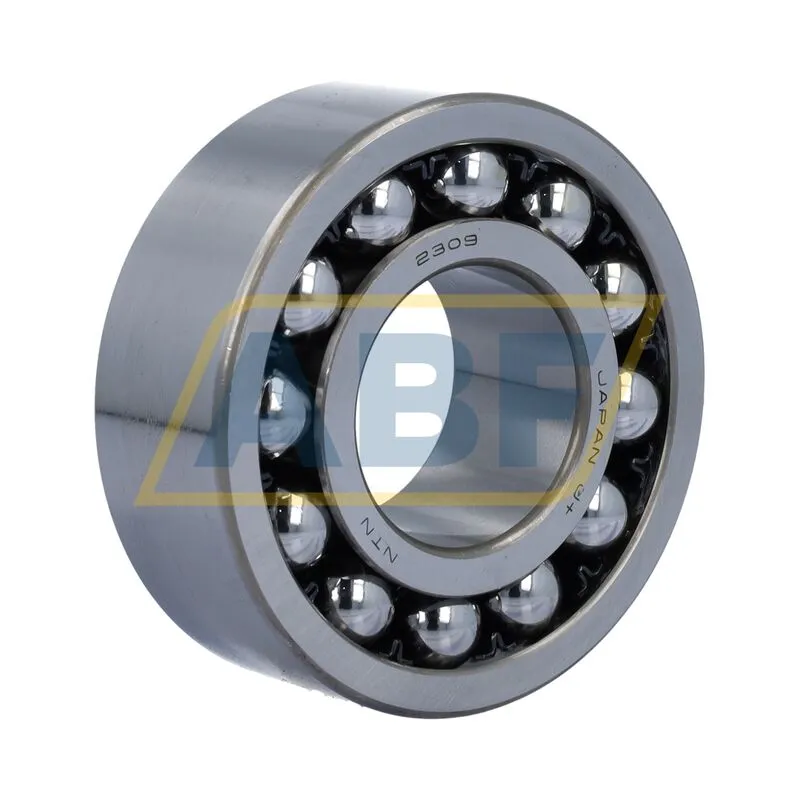

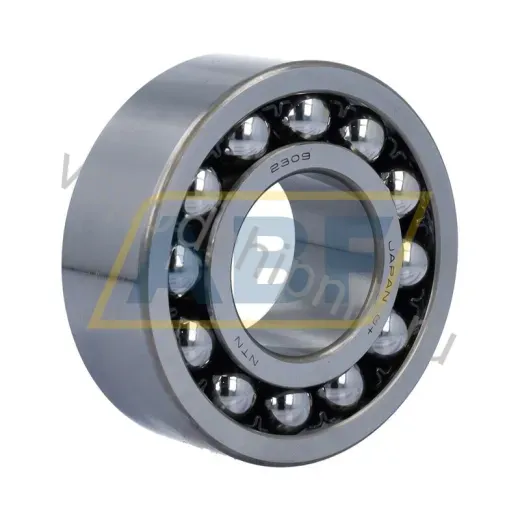

Самоустанавливающийся шариковый подшипник двухрядный 2309S NTN — 45×100×36 мм
| Модель | 2309S NTN |
| Вес (кг) | 1.23 |
| ЕАН | 4547359279238 |
| Отверстие | C – Цилиндрическое отверстие |
| Радиальный внутренний люфт | Cn Нормальное внутреннее воспроизведение |
| С | Прессованный стальной сепаратор |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Самоустанавливающийся шариковый подшипник двухрядный 2309S от NTN разработан для эффективной работы в условиях, где возможно возникновение углового перекоса вала относительно корпуса. Его конструкция позволяет компенсировать незначительные отклонения, предотвращая преждевременный износ и продлевая срок службы оборудования. Этот тип подшипников обеспечивает надежную поддержку вращающихся элементов.
| Параметр | Значение |
|---|---|
| Внутренний диаметр (d) | 45 мм |
| Внешний диаметр (D) | 100 мм |
| Ширина (B) | 36 мм |
| Тип | Самоустанавливающийся шариковый |
| Количество рядов | Два |
| Производитель | NTN |
Конструктивные особенности
Двухрядный самоустанавливающийся шариковый подшипник серии 2309 обладает уникальной внутренней геометрией. Его наружное кольцо имеет сферическую дорожку качения, что позволяет внутреннему кольцу, шарикам и сепаратору свободно наклоняться под определенным углом относительно наружного кольца. Эта особенность критически важна для компенсации статических и динамических угловых перекосов, возникающих из-за неточностей монтажа, деформации вала или корпуса, а также при работе в условиях повышенных нагрузок. Такая конструкция значительно снижает внутренние напряжения в подшипнике, продлевая его ресурс.
Два ряда шариков обеспечивают высокую грузоподъемность и жесткость, распределяя нагрузку равномерно по всей контактной поверхности. Подшипник способен выдерживать как значительные радиальные, так и умеренные осевые нагрузки. Индекс "S" в обозначении NTN 2309S может указывать на специфические особенности конструкции сепаратора или внутренние допуски, оптимизированные для определенных условий эксплуатации, обеспечивая дополнительную надежность и долговечность в требовательных промышленных средах.
Применение
Благодаря своей способности компенсировать перекосы, самоустанавливающиеся шариковые подшипники 2309S широко применяются в машинах и механизмах, где точность соосности может быть нарушена. Они идеально подходят для использования в сельскохозяйственной технике, конвейерных системах, вентиляторах, насосах, текстильном оборудовании и деревообрабатывающих станках. Их применение позволяет значительно повысить эксплуатационную надежность узлов и сократить расходы на обслуживание, минимизируя риски поломок из-за неблагоприятных условий работы.
Производитель
Подшипник 2309S произведен компанией NTN, одним из ведущих мировых производителей подшипников. Продукция NTN известна своей высокой точностью, надежностью и долговечностью, что подтверждается многолетним опытом использования в различных отраслях промышленности по всему миру.
Технические характеристики
| Внутренний Ø (d) | 45 мм (1.7717″) |
| Наружный Ø (D) | 100 мм (3.937″) |
| Ширина (B) | 36 мм (1.4173″) |
| Масса | 1.23 кг |
| Отверстие | C – Цилиндрическое отверстие |
| Радиальный зазор | CN (нормальный) |
| Смазка | Стандартная смазка |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | S — стальная или стандартная клетка |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | открытый (без уплотнения) |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 8338-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для 2309S NTN.
Аналоги и взаимозаменяемость
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Сферический роликовый подшипник 22309CDKE4S11 NSK
- Сферический роликовый подшипник 22309EAK E4 NSK
- Цилиндрический роликовый подшипник однорядный NU2309E TGP Steyr
- Сферический роликовый подшипник 22309RHRK W33 C3 Koyo (JTEKT)
- Цилиндрический роликовый подшипник однорядный NU2309ET2X NTN
- Цилиндрический роликовый подшипник однорядный NJ2309ETC4-VM NSK
- Цилиндрический роликовый подшипник однорядный NJ2309E G15 SNR
- Цилиндрический роликовый подшипник однорядный NU2309ETC3 NSK
- Цилиндрический роликовый подшипник однорядный NU2309ET NSK
- Цилиндрический роликовый подшипник однорядный NUP2309-E-TVP3-C3 NKE
Вопросы и ответы
Какие посадочные размеры у 2309S NTN?
Внутренний диаметр (d) — 45 мм (1.7717″), наружный диаметр (D) — 100 мм (3.937″), ширина (B) — 36 мм (1.4173″).
Какое уплотнение у 2309S NTN?
Тип уплотнения: открытый (без уплотнения).
Какой класс точности у 2309S NTN?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у 2309S NTN?
Радиальный зазор — CN (нормальный).
Сколько весит 2309S NTN?
Масса — 1.23 кг.
Применяемость
2309S NTN — двухрядный самоустанавливающийся шариковый подшипник, компенсирующий несоосность валов.
- Конвейеры и транспортные системы
- Вентиляторы и текстильное оборудование
- Сельскохозяйственная техника
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
