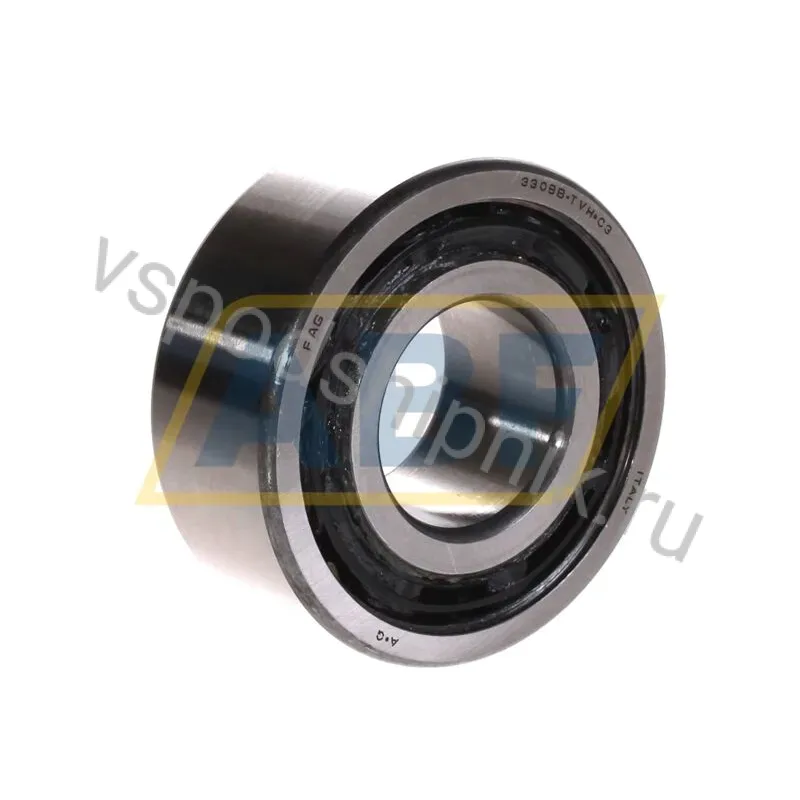

Радиально-упорный шариковый подшипник двухрядный 3308B.TVH.C3 FAG — 40×90×36.5 мм
| Модель | 3308B.TVH.C3 FAG |
| Б | Внутренняя модификация конструкции |
| Вес (кг) | 1.07 |
| Внешняя модификация | Без внешней модификации |
| Отверстие | C – Цилиндрическое отверстие |
| Радиальный внутренний люфт | C3 Внутренний люфт (выше Cn) |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Радиально-упорный шариковый подшипник FAG 3308B.TVH.C3 предназначен для восприятия комбинированных нагрузок, действующих одновременно в радиальном и осевом направлениях. Его двухрядная конструкция обеспечивает высокую жесткость и точность вращения даже в сложных условиях эксплуатации. Этот компонент является надежным решением для ответственных узлов.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 40 мм |
| Внешний диаметр | 90 мм |
| Ширина | 37 мм |
| Тип | Радиально-упорный шариковый двухрядный |
| Угол контакта | B (стандартный) |
| Сепаратор | TVH (полиамидный) |
| Радиальный зазор | C3 (увеличенный) |
| Производитель | FAG |
Конструктивные особенности
Обозначение 3308B указывает на двухрядную конструкцию радиально-упорного шарикового подшипника с определенным углом контакта, что позволяет ему эффективно воспринимать значительные комбинированные нагрузки. Двухрядное исполнение обеспечивает повышенную осевую жесткость и способность к самоустановке в определенных пределах, что критично для стабильной работы оборудования. Такая конструкция также способствует более равномерному распределению нагрузки между телами качения.
Индекс TVH обозначает использование сепаратора из стеклонаполненного полиамида. Этот материал отличается низким коэффициентом трения, малым весом и хорошей устойчивостью к высоким скоростям вращения, а также к воздействию некоторых химических веществ. Полиамидные сепараторы способствуют снижению шума и вибрации в работе узла, а также обеспечивают стабильную работу при колебаниях температуры. Обозначение C3 указывает на увеличенный радиальный внутренний зазор. Такой зазор необходим в условиях, где ожидаются значительные перепады температур между внутренним и наружным кольцами, при наличии высоких осевых нагрузок или для компенсации небольших перекосов. Увеличенный зазор предотвращает заклинивание подшипника при тепловом расширении и обеспечивает стабильную работу в условиях повышенных термических нагрузок.
Применение
Данный подшипник находит широкое применение в различных отраслях промышленности, где требуется высокая точность и надежность при работе с комбинированными нагрузками. Его используют в редукторах, насосах, компрессорах, электродвигателях, а также в оборудовании для металлообработки и деревообработки. Благодаря своей конструкции, этот компонент подходит для шпинделей станков, высокоскоростных агрегатов и других высокоточных механизмов, где важна стабильность работы и долговечность.
Производитель
FAG является одним из ведущих мировых производителей подшипников, входящим в состав группы Schaeffler. Продукция FAG известна своим высоким качеством, инновационными технологиями и строгим контролем на всех этапах производства, что обеспечивает исключительную надежность и долговечность компонентов, соответствующих международным стандартам.
Расшифровка обозначения 3308B.TVH.C3 FAG
| TVH | оконный полиамидный сепаратор |
| C3 | радиальный зазор больше нормального (CN) |
Технические характеристики
| Внутренний Ø (d) | 40 мм (1.5748″) |
| Наружный Ø (D) | 90 мм (3.5433″) |
| Ширина (B) | 36,5 мм (1.437″) |
| Масса | 1.07 кг |
| Внешняя модификация | Без внешней модификации |
| Отверстие | C – Цилиндрическое отверстие |
| Радиальный зазор | C3 (увеличенный) |
| Разъем Внутреннее кольцо/Наружное кольцо | Стандартный |
| Смазка | Стандартная смазка |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | P – литая пластиковая клетка |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | открытый (без уплотнения) |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 831-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для 3308B.TVH.C3 FAG.
Аналоги и взаимозаменяемость
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Радиально-упорный шариковый подшипник двухрядный 3308BC.JH FAG
- Подшипник шариковый радиально-упорный двухрядный 3308 MTK
- Подшипник шариковый радиально-упорный двухрядный 3308ATN9 ISB
- Подшипник шариковый радиально-упорный двухрядный 3308JC3 NSK
- Подшипник шариковый радиально-упорный двухрядный 3308C3 NSK
- Подшипник шариковый радиально-упорный двухрядный 3308J NSK
- Подшипник шариковый радиально-упорный двухрядный 3308B SNR
- Подшипник шариковый радиально-упорный двухрядный 3308 Koyo (JTEKT)
- Подшипник шариковый радиально-упорный двухрядный 3308NRJ NSK
- Подшипник шариковый радиально-упорный двухрядный 5308S NTN
Вопросы и ответы
Каков типоразмер 3308B.TVH.C3 FAG (d×D×B)?
Внутренний диаметр (d) — 40 мм (1.5748″), наружный диаметр (D) — 90 мм (3.5433″), ширина (B) — 36,5 мм (1.437″).
Какое уплотнение у 3308B.TVH.C3 FAG?
Тип уплотнения: открытый (без уплотнения).
Какой класс точности у 3308B.TVH.C3 FAG?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у 3308B.TVH.C3 FAG?
Радиальный зазор — C3 (увеличенный).
Сколько весит 3308B.TVH.C3 FAG?
Масса — 1.07 кг.
Применяемость
3308B.TVH.C3 FAG — радиально-упорный шариковый подшипник, воспринимающий комбинированные нагрузки с высокой точностью вращения.
- Шпиндели металлорежущих станков
- Насосы и компрессоры
- Редукторы и мотор-редукторы
- Высокооборотные узлы и электрошпиндели
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
