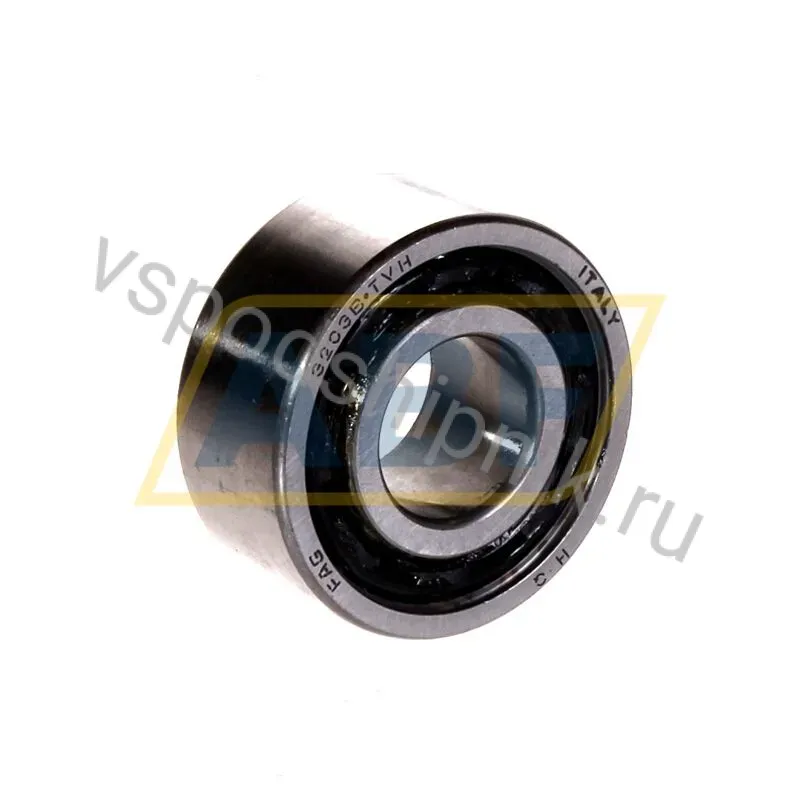

Радиально-упорный шариковый подшипник двухрядный 3203-B-TVH FAG — 17×40×17.5 мм
| Модель | 3203-B-TVH FAG |
| Б | Внутренняя модификация конструкции |
| Вес (кг) | 0.1 |
| Внешняя модификация | Без внешней модификации |
| Отверстие | C – Цилиндрическое отверстие |
| Радиальный внутренний люфт | Cn Нормальное внутреннее воспроизведение |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Двухрядный радиально-упорный шариковый подшипник 3203-B-TVH FAG предназначен для восприятия комбинированных нагрузок – как радиальных, так и осевых, действующих в обоих направлениях. Его конструкция обеспечивает высокую жесткость и точность вращения, что критически важно для многих промышленных применений.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 17 мм |
| Внешний диаметр | 40 мм |
| Ширина | 17.5 мм |
| Тип | Радиально-упорный шариковый |
| Рядность | Двухрядный |
| Угол контакта | 30° |
| Материал сепаратора | Полиамид (TVH) |
| Производитель | FAG |
Конструктивные особенности
Обозначение 3203-B-TVH FAG указывает на ряд ключевых конструктивных особенностей. Цифры «3203» обозначают двухрядный радиально-упорный шариковый подшипник, спроектированный для работы с комбинированными нагрузками и способный воспринимать осевые силы в обоих направлениях. Буква «B» в данном контексте подтверждает стандартную конструкцию с углом контакта 30 градусов, что обеспечивает оптимальный баланс между радиальной и осевой грузоподъемностью.
Суффикс «TVH» является обозначением FAG и расшифровывается как наличие сепаратора из стеклонаполненного полиамида (TV). Этот материал обладает рядом преимуществ: он легкий, устойчив к износу, имеет низкий коэффициент трения и хорошо работает при высоких скоростях и температурах, обеспечивая стабильное разделение шариков и снижение шума. Такая конструкция способствует долговечности и надежности подшипника в сложных условиях эксплуатации.
Применение
Двухрядные радиально-упорные шариковые подшипники, такие как 3203-B-TVH FAG, широко используются в различных отраслях промышленности благодаря своей способности выдерживать значительные комбинированные нагрузки и обеспечивать высокую точность. Они находят применение в редукторах, насосах, компрессорах, электродвигателях, а также в сельскохозяйственной и текстильной технике. Эти подшипники являются оптимальным выбором для узлов, где требуется жесткая опора вала и точное позиционирование, что способствует стабильной и эффективной работе оборудования.
Производитель
FAG является одним из ведущих мировых производителей подшипников, входящим в состав группы Schaeffler. Компания известна своими инновационными решениями и высоким качеством продукции, которая производится в соответствии со строгими международными стандартами. Подшипники FAG отличаются надежностью и долговечностью, что подтверждается их широким применением в самых требовательных промышленных секторах.
Расшифровка обозначения 3203-B-TVH FAG
| TVH | оконный полиамидный сепаратор |
Технические характеристики
| Внутренний Ø (d) | 17 мм (0.6693″) |
| Наружный Ø (D) | 40 мм (1.5748″) |
| Ширина (B) | 17,5 мм (0.689″) |
| Масса | 0.1 кг |
| Внешняя модификация | Без внешней модификации |
| Отверстие | C – Цилиндрическое отверстие |
| Радиальный зазор | CN (нормальный) |
| Разъем Внутреннее кольцо/Наружное кольцо | Стандартный |
| Смазка | Стандартная смазка |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | P – литая пластиковая клетка |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | открытый (без уплотнения) |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 831-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для 3203-B-TVH FAG.
Аналоги и взаимозаменяемость
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Радиально-упорный шариковый подшипник двухрядный 3203-B-TVH-C2 FAG
- Радиально-упорный шариковый подшипник двухрядный 3203-B-TVH#E FAG
- Подшипник шариковый радиально-упорный двухрядный 5203 2RS BTC
- Подшипник шариковый радиально-упорный двухрядный 5203 2RS FBJ
- Подшипник шариковый радиально-упорный двухрядный 5203ZZ IJK Inoue Jikuuke Kogyo
- Подшипник шариковый радиально-упорный двухрядный 3203B TNG C3 NSK
- Подшипник шариковый радиально-упорный двухрядный 3203B TNG/YRLN NSK
- Подшипник шариковый радиально-упорный двухрядный 3203 NSK
- Подшипник шариковый радиально-упорный двухрядный 5203.ZZG15 SNR
- Подшипник шариковый радиально-упорный двухрядный 3203B-2ZRTNGC3 NSK
Вопросы и ответы
Какие габариты у 3203-B-TVH FAG?
Внутренний диаметр (d) — 17 мм (0.6693″), наружный диаметр (D) — 40 мм (1.5748″), ширина (B) — 17,5 мм (0.689″).
Какое уплотнение у 3203-B-TVH FAG?
Тип уплотнения: открытый (без уплотнения).
Какой класс точности у 3203-B-TVH FAG?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у 3203-B-TVH FAG?
Радиальный зазор — CN (нормальный).
Сколько весит 3203-B-TVH FAG?
Масса — 0.1 кг.
Применяемость
3203-B-TVH FAG — радиально-упорный шариковый подшипник, воспринимающий комбинированные нагрузки с высокой точностью вращения.
- Шпиндели металлорежущих станков
- Насосы и компрессоры
- Редукторы и мотор-редукторы
- Высокооборотные узлы и электрошпиндели
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
