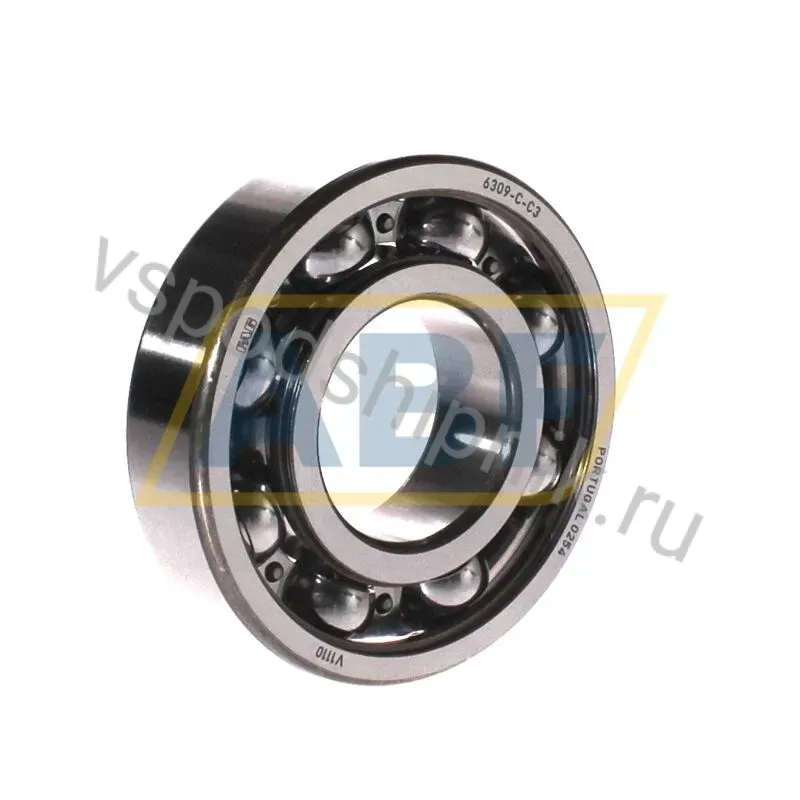

Подшипник шариковый радиальный однорядный 6309-C-C3 FAG — 45×100×25 мм
| Модель | 6309-C-C3 FAG |
| Вес (кг) | 0.839 |
| Внешняя модификация | Без внешней модификации |
| ЕАН | 4054371026813 |
| Номер ECLASS2 | 23-05-08-01 |
| Номер детали производителя | 0850058860030 |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Подшипник шариковый радиальный однорядный 6309-C-C3 FAG является универсальным компонентом, предназначенным для восприятия радиальных и умеренных осевых нагрузок. Эта модель обеспечивает надежную работу в различных промышленных механизмах, где требуется высокая точность и долговечность.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 45 мм |
| Внешний диаметр | 100 мм |
| Ширина | 25 мм |
| Тип | Радиальный шариковый однорядный |
| Радиальный зазор | C3 (увеличенный) |
| Производитель | FAG |
Конструктивные особенности
Модель 6309-C-C3 FAG относится к типу радиальных шариковых подшипников глубокого паза, которые отличаются простотой конструкции и высокой универсальностью. Они способны выдерживать значительные радиальные нагрузки, а также небольшие осевые нагрузки в обоих направлениях. Обозначение «C» в данном контексте указывает на стандартную внутреннюю конструкцию подшипника FAG.
Индекс «C3» обозначает увеличенный радиальный внутренний зазор. Этот параметр критически важен для условий эксплуатации, где возможен нагрев подшипника или его посадочных мест, что приводит к термическому расширению. Увеличенный зазор C3 предотвращает заклинивание и снижает риск преждевременного выхода из строя, обеспечивая стабильную работу при повышенных температурах, а также при наличии несоосности валов или корпусов. Это способствует продлению срока службы и повышению надежности узла.
Применение
Подшипник 6309-C-C3 FAG широко используется в машиностроении благодаря своей надежности и способности работать в сложных условиях. Его применяют в электродвигателях, насосах, редукторах, сельскохозяйственной технике, промышленных вентиляторах и другом оборудовании. Увеличенный радиальный зазор C3 делает его особенно подходящим для узлов, подверженных температурным перепадам или работающих с повышенными скоростями.
Производитель
FAG является всемирно известным немецким производителем подшипников, входящим в состав Schaeffler Group. Компания имеет многолетнюю историю и славится своими инновационными решениями и высоким качеством продукции, соответствующей строгим международным стандартам.
Расшифровка обозначения 6309-C-C3 FAG
| C3 | радиальный зазор больше нормального (CN) |
Технические характеристики
| Внутренний Ø (d) | 45 мм (1.7717″) |
| Наружный Ø (D) | 100 мм (3.937″) |
| Ширина (B) | 25 мм (0.9843″) |
| Масса | 0.839 кг |
| Внешняя модификация | Без внешней модификации |
| Номер ECLASS2 | 23-05-08-01 |
| Номер детали производителя | 0850058860030 |
| Номер ЕСЛАСС | 23-05-08-01 |
| Описание носителя | Радиальные шарикоподшипники 63..-C, модифицированная внутренняя конструкция (поколение C), основные размеры по DIN 625-1 |
| Опорная скорость (n ϑr) | 9100 |
| Отверстие | C – Цилиндрическое отверстие |
| Предельная скорость (n G) | 10500 |
| Радиальная динамическая нагрузка Cr (Н) | 58000 |
| Радиальная статическая нагрузка C0r (Н) | 31500 |
| Радиальный зазор | C3 (увеличенный) |
| Смазка | Стандартная смазка |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | S — стальная или стандартная клетка |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | открытый (без уплотнения) |
| Ширина (б), мм | 25 |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Отечественное обозначение (по ГОСТ): 309
Стандарт: ГОСТ 8338-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для 6309-C-C3 FAG.
Аналоги и взаимозаменяемость
Также известен как (OEM / кросс-номера разных производителей):
6309/С3
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Шайба для цилиндрического упорного подшипника WS87409 FAG
- Упорно-радиальный шариковый подшипник 7603045TVP FAG
- Шайба для цилиндрического упорного подшипника WS87409 INA
- Сферический роликовый подшипник 21309V SNR
- Цилиндрический роликовый подшипник однорядный NU309W C3 NSK
- Сферический роликовый подшипник 21309EAKW33 SNR
- Цилиндрический роликовый подшипник однорядный NF309WC3 NSK
- Цилиндрический роликовый подшипник однорядный N309W C3 NSK
- Цилиндрический роликовый подшипник однорядный NUP309ETC3 NSK
- Цилиндрический роликовый подшипник однорядный NUP309E G15 SNR
Вопросы и ответы
Каков типоразмер 6309-C-C3 FAG (d×D×B)?
Внутренний диаметр (d) — 45 мм (1.7717″), наружный диаметр (D) — 100 мм (3.937″), ширина (B) — 25 мм (0.9843″).
Какое уплотнение у 6309-C-C3 FAG?
Тип уплотнения: открытый (без уплотнения).
Какой класс точности у 6309-C-C3 FAG?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у 6309-C-C3 FAG?
Радиальный зазор — C3 (увеличенный).
Сколько весит 6309-C-C3 FAG?
Масса — 0.839 кг.
Чем заменить 6309-C-C3 FAG, какие аналоги?
6309-C-C3 FAG также известен как: 6309/С3 6309-С3. Взаимозаменяемые позиции того же типоразмера — в разделе «Аналоги и взаимозаменяемость».
Применяемость
6309-C-C3 FAG — радиальный шариковый подшипник, самый универсальный тип для узлов с радиальной нагрузкой и высокой частотой вращения.
- Электродвигатели, генераторы и насосы
- Вентиляторы и системы кондиционирования
- Редукторы, конвейеры и транспортёры
- Металлообрабатывающие станки
- Сельскохозяйственная и бытовая техника
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
