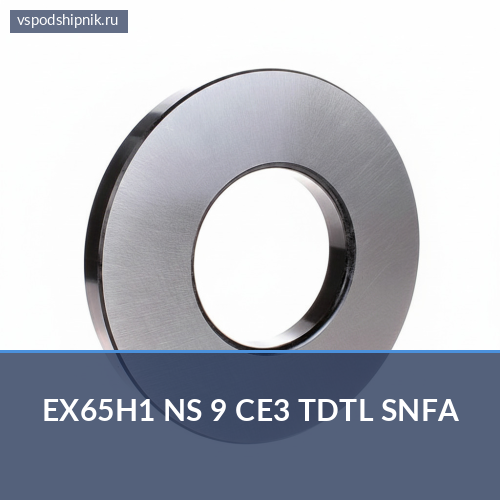

Подшипник шариковый радиально-упорный однорядный EX65H1 NS 9 CE3 TDTL SNFA — 65×100×72 мм
| Модель | EX65H1 NS 9 CE3 TDTL SNFA |
| 3ТД | Четыре подшипника, расположенных спина к спине и тандемно <>>> |
| 9 | Абек.9 |
| H1 | Подача смазки через наружное кольцо |
| Вес (кг) | 1.68 |
| л | Легкая предварительная нагрузка (только для симметричных комплектов) |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Подшипник шариковый радиально-упорный однорядный EX65H1 NS 9 CE3 TDTL SNFA представляет собой высокоточный компонент, разработанный для восприятия комбинированных нагрузок – как радиальных, так и осевых, действующих в одном направлении. Его конструкция обеспечивает исключительную жесткость и точность вращения, что критически важно для ответственных механизмов.
| Параметр | Значение |
|---|---|
| Тип подшипника | Радиально-упорный шариковый однорядный |
| Внутренний диаметр | 65 мм |
| Внешний диаметр | — |
| Ширина | — |
| Угол контакта | — |
| Класс точности | NS 9 |
| Предварительный натяг | CE3 |
| Конфигурация | TDTL (дуплексный комплект) |
| Производитель | SNFA |
Конструктивные особенности
Обозначение EX65H1 NS 9 CE3 TDTL SNFA содержит ряд ключевых характеристик, определяющих высокие эксплуатационные свойства данного подшипника. Индекс "EX" указывает на принадлежность к серии высокоточных радиально-упорных шариковых подшипников, предназначенных для работы в условиях, требующих максимальной точности и стабильности. "NS 9" обозначает класс точности, который соответствует очень высоким стандартам SNFA, гарантируя минимальные отклонения при вращении и низкий уровень вибрации. Обозначение "CE3" указывает на специфический уровень предварительного натяга, который обеспечивает повышенную жесткость узла и оптимальное распределение нагрузки, что важно для предотвращения люфтов и повышения долговечности. "TDTL" расшифровывается как Tandem Duplex Light Preload, что означает, что это дуплексный комплект из двух однорядных подшипников, подобранных и установленных в тандемном расположении с легким предварительным натягом. Такая конфигурация позволяет воспринимать значительные осевые нагрузки в одном направлении и обеспечивает высокую жесткость всей системы, при этом минимизируя потери на трение.
Применение
Благодаря своим исключительным характеристикам, подшипник EX65H1 NS 9 CE3 TDTL SNFA находит широкое применение в высокотехнологичном оборудовании. Он идеально подходит для шпинделей металлообрабатывающих станков, где критически важна точность обработки и высокая скорость вращения. Также этот тип подшипников используется в шлифовальном оборудовании, прецизионных измерительных приборах, высокоскоростных турбинах и других механизмах, требующих максимальной надежности, жесткости и минимальных допусков. Его конструкция обеспечивает стабильную работу даже в самых требовательных условиях эксплуатации.
Производитель
Подшипник произведен компанией SNFA, признанным мировым лидером в области разработки и производства высокоточных подшипников. SNFA специализируется на решениях для аэрокосмической промышленности, станкостроения и других отраслей, где требуются компоненты с исключительными характеристиками по точности, надежности и долговечности. Продукция SNFA известна своим высоким качеством и инновационными технологиями.
Технические характеристики
| Внутренний Ø (d) | 65 мм (2.5591″) |
| Наружный Ø (D) | 100 мм (3.937″) |
| Ширина (B) | 72 мм (2.8346″) |
| Масса | 1.68 кг |
| Осевой внутренний зазор/предварительная нагрузка | GA – легкая предварительная нагрузка |
| Смазка | Стандартная смазка |
| Сопряжение | QBT — О- и тандемное расположение, 4 |
| Сепаратор | TB – клетка из жесткого волокна |
| Класс точности | ABEC 9 |
| Уплотнение | открытый (без уплотнения) |
| Угол контакта | 25 градусов |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 831-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для EX65H1 NS 9 CE3 TDTL SNFA.
Аналоги и взаимозаменяемость
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Подшипник XCS7013-E-T-P4S-K5-QUL FAG
- Подшипник шариковый радиально-упорный однорядный 65BNR10STYNDBBLP4+03 NSK
- Подшипник шариковый радиально-упорный однорядный 65BNR10STYNDBBCA5P4 NSK
- Подшипник шариковый радиально-упорный однорядный 7013ACD/P4AQBCA SKF
- Подшипник шариковый радиально-упорный однорядный 7013CE/HCQBCAVQ126 SKF
- Подшипник шариковый радиально-упорный однорядный EX65 7 CE3 TDT SNFA
- Подшипник шариковый радиально-упорный однорядный 7013ACD/P4AQBTCVJ150 SKF
- Подшипник шариковый радиально-упорный однорядный 7013ACE/HCP4AQBCB SKF
- Подшипник HSS7013-C-T-P4S-QUL FAG
Вопросы и ответы
Каков типоразмер EX65H1 NS 9 CE3 TDTL SNFA (d×D×B)?
Внутренний диаметр (d) — 65 мм (2.5591″), наружный диаметр (D) — 100 мм (3.937″), ширина (B) — 72 мм (2.8346″).
Какое уплотнение у EX65H1 NS 9 CE3 TDTL SNFA?
Тип уплотнения: открытый (без уплотнения).
Какой класс точности у EX65H1 NS 9 CE3 TDTL SNFA?
Класс точности — ABEC 9.
Сколько весит EX65H1 NS 9 CE3 TDTL SNFA?
Масса — 1.68 кг.
Применяемость
EX65H1 NS 9 CE3 TDTL SNFA — радиально-упорный шариковый подшипник, воспринимающий комбинированные нагрузки с высокой точностью вращения.
- Шпиндели металлорежущих станков
- Насосы и компрессоры
- Редукторы и мотор-редукторы
- Высокооборотные узлы и электрошпиндели
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
Гарантия качества
Компания Vspodshipnik является официальным дистрибьютором ведущих мировых производителей приводных ремней и подшипников.
- 100% оригинальная продукция — мы работаем напрямую с производителями и авторизованными поставщиками
- Сертификаты и паспорта качества — предоставляем по запросу на каждую партию товара
- Гарантия на продукцию — в соответствии с условиями производителя
- Возврат и обмен — в течение 14 дней при сохранении товарного вида
- Техническая поддержка — наши инженеры помогут с подбором и заменой
Продукция соответствует требованиям технических регламентов Таможенного союза и имеет необходимые разрешительные документы.
