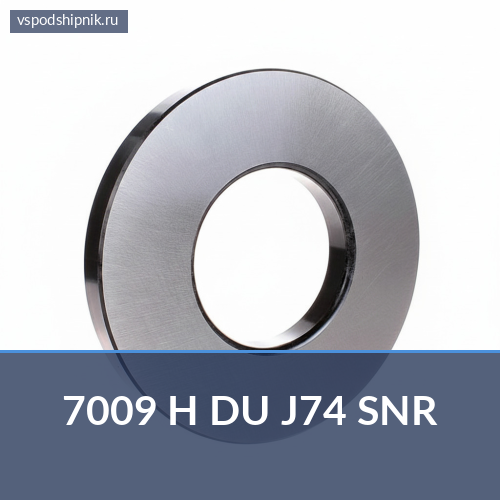

Подшипник шариковый радиально-упорный однорядный 7009 H DU J74 SNR — 45×75×32 мм
| Модель | 7009 H DU J74 SNR (расшифровать) |
| 7 | Легкая предварительная нагрузка |
| J74 | Точность размеров и хода в соответствии с классом допуска 4 ISO (более точность, чем P5) — Abec7 |
| Вес (кг) | 0.46 |
| ДУ | Узел радиально-упорного подшипника с двумя подшипниками, которые можно использовать DB, DF или DT |
| Осевой внутренний зазор/предварительная нагрузка | Подшипники DL-2 Univ с легкой предварительной нагрузкой |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Подшипник шариковый радиально-упорный однорядный 7009 H DU J74 SNR разработан для работы в условиях высоких скоростей и комбинированных нагрузок. Его конструкция обеспечивает точное позиционирование вала и эффективное восприятие как радиальных, так и осевых усилий. Этот компонент является ключевым элементом для обеспечения стабильной и долговечной работы механизмов.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 45 мм |
| Внешний диаметр | 75 мм |
| Ширина | 16 мм |
| Тип | Радиально-упорный шариковый |
| Рядность | Однорядный |
| Угол контакта | 25° (H) |
| Комплектность | Универсальный подбор (DU) |
| Материал сепаратора | Штампованная сталь (J) |
| Производитель | SNR |
Конструктивные особенности
Обозначение 7009 указывает на базовый тип радиально-упорного шарикового подшипника. Индекс «H» обозначает угол контакта в 25 градусов, что оптимально для восприятия значительных осевых нагрузок в одном направлении, а также радиальных. Такая геометрия дорожек качения позволяет подшипнику эффективно работать в условиях, где требуется высокая жесткость и точность вращения.
Индекс «DU» является важной особенностью, указывая на универсальный подбор. Это означает, что подшипники с таким обозначением изготовлены с допусками, позволяющими устанавливать их попарно в любой конфигурации – тандемной, «спина к спине» (О-образно) или «лицом к лицу» (Х-образно) – без необходимости подбора по группам. Это значительно упрощает монтаж и обеспечивает равномерное распределение нагрузки между элементами пары. Символ «J» указывает на использование штампованного стального сепаратора, который отличается высокой прочностью и надежностью в широком диапазоне рабочих температур.
Применение
Данный тип подшипников находит широкое применение в оборудовании, требующем высокой точности и надежности. Их устанавливают в шпинделях металлообрабатывающих станков, где важна жесткость и минимальные биения. Также они используются в насосах, компрессорах, редукторах и различных видах промышленного оборудования, где необходимо эффективное восприятие комбинированных радиальных и осевых нагрузок, а также обеспечение высокой скорости вращения.
Производитель
SNR – это известный европейский производитель подшипников, входящий в состав группы NTN-SNR. Компания зарекомендовала себя как поставщик высококачественных и инновационных решений для различных отраслей промышленности, обеспечивая надежность и долговечность своей продукции.
Технические характеристики
| Внутренний Ø (d) | 45 мм (1.7717″) |
| Наружный Ø (D) | 75 мм (2.9528″) |
| Ширина (B) | 32 мм (1.2598″) |
| Масса | 0.46 кг |
| Осевой внутренний зазор/предварительная нагрузка | Подшипники DL-2 Univ с легкой предварительной нагрузкой |
| Смазка | Стандартная смазка |
| Сопряжение | G – Универсальное сопряжение |
| Тип защиты | открытый (без уплотнения) |
| Сепаратор | P – литая пластиковая клетка |
| Класс точности | P4 |
| Угол контакта | 25 градусов |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 831-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для 7009 H DU J74 SNR.
Аналоги и взаимозаменяемость
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Подшипник шариковый радиально-упорный однорядный 7009A5TRDULP3 NSK
- Подшипник шариковый радиально-упорный однорядный 7009A5TRDBMP4 SNR
- Подшипник шариковый радиально-упорный однорядный 7009CTRDBMP3 NSK
- Подшипник шариковый радиально-упорный однорядный 2MMV9109WI DUM Fafnir
- Подшипник шариковый радиально-упорный однорядный S6009E TXM ABEC7 UL 210N GMN Paul Müller Industrie
- Подшипник шариковый радиально-упорный однорядный 2MMV9109HX VV SUL FS637 Fafnir
- Подшипник шариковый радиально-упорный однорядный 7009CTRDUMP3 NSK
- Подшипник шариковый радиально-упорный однорядный S6009E TXM ABEC7 GMN Paul Müller Industrie
- Подшипник шариковый радиально-упорный однорядный 7009A5TRV1VDUMP2 NSK
- Подшипник шариковый радиально-упорный однорядный SM6009C TA UP GUL 90N GMN Paul Müller Industrie
Вопросы и ответы
Какие габариты у 7009 H DU J74 SNR?
Внутренний диаметр (d) — 45 мм (1.7717″), наружный диаметр (D) — 75 мм (2.9528″), ширина (B) — 32 мм (1.2598″).
Какая защита (уплотнения / защитные шайбы) у 7009 H DU J74 SNR?
Исполнение защиты: открытый (без уплотнения).
Какой класс точности у 7009 H DU J74 SNR?
Класс точности — P4.
Сколько весит 7009 H DU J74 SNR?
Масса — 0.46 кг.
Применяемость
7009 H DU J74 SNR — радиально-упорный шариковый подшипник, воспринимающий комбинированные нагрузки с высокой точностью вращения.
- Шпиндели металлорежущих станков
- Насосы и компрессоры
- Редукторы и мотор-редукторы
- Высокооборотные узлы и электрошпиндели
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
