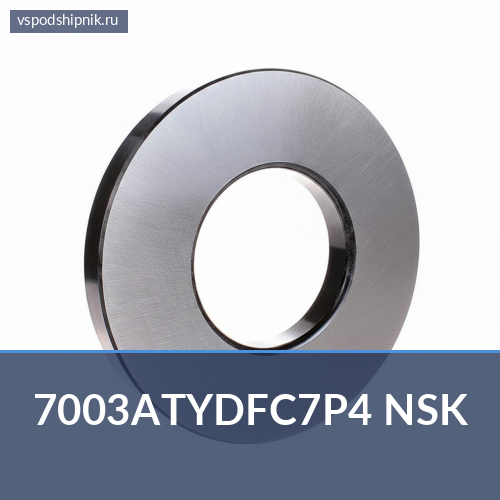

Подшипник шариковый радиально-упорный однорядный 7003ATYDFC7P4 NSK — 17×35×20 мм
| Модель | 7003ATYDFC7P4 NSK |
| А | Угол контакта 30° |
| Вес (кг) | 0.08 |
| ДФ | Два однорядных радиально-упорных шарикоподшипника, предназначенных для установки по Х-образной схеме |
| Осевой внутренний зазор/предварительная нагрузка | GA – легкая предварительная нагрузка |
| П4 | Точность размеров и хода в соответствии с классом допуска 4 ISO (более точность, чем P5) — ABEC.7 |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Представленный шариковый радиально-упорный однорядный подшипник 7003ATYDFC7P4 NSK разработан для работы с комбинированными нагрузками, сочетающими радиальные и односторонние осевые силы. Его конструкция обеспечивает высокую точность вращения и жесткость узла, что критически важно для ответственных механизмов. Данная модель поставляется в дуплексном исполнении для монтажа "лицом к лицу".
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 17 мм |
| Внешний диаметр | 35 мм |
| Ширина | 10 мм |
| Тип подшипника | Радиально-упорный шариковый |
| Угол контакта | 25° |
| Расположение | DF (дуплекс, "лицом к лицу") |
| Класс точности | P4 |
| Материал сепаратора | Полиамид |
| Производитель | NSK |
Конструктивные особенности
Обозначение 7003 указывает на базовый тип однорядного радиально-упорного шарикового подшипника, способного воспринимать как радиальные, так и односторонние осевые нагрузки. Индекс ATY расшифровывается как наличие угла контакта 25 градусов, что оптимально для приложений, где требуется баланс между осевой и радиальной грузоподъемностью, а также использование полиамидного сепаратора. Полиамидный сепаратор обеспечивает легкий вес, низкий уровень шума и хорошие антифрикционные свойства, что способствует более плавной работе и снижению нагрева.
Обозначение DF (Duplex Face-to-face) означает, что это два специально подобранных подшипника, предназначенных для установки "лицом к лицу". Такая конфигурация обеспечивает высокую жесткость узла и способность воспринимать осевые нагрузки в обоих направлениях, а также позволяет точно регулировать преднатяг. Класс точности P4 указывает на высокую прецизионность изготовления, что гарантирует минимальные допуски на размеры и форму, низкий уровень биения и вибрации, делая подшипник идеальным для высокоточных и высокоскоростных применений.
Применение
Благодаря своим высоким эксплуатационным характеристикам, подшипник 7003ATYDFC7P4 находит широкое применение в оборудовании, где требуется исключительная точность и надежность. Он незаменим в шпиндельных узлах металлообрабатывающих станков, обеспечивая стабильность вращения инструмента. Также его используют в высокоскоростных электромоторах, прецизионных редукторах, измерительном оборудовании и других механизмах, требующих высокой жесткости и минимального биения вала.
Производитель
Данный подшипник произведен компанией NSK, одним из мировых лидеров в области производства подшипников и прецизионных компонентов. Продукция NSK известна своим высоким качеством, инновационными технологиями и строгим контролем на всех этапах производства.
Расшифровка обозначения 7003ATYDFC7P4 NSK
| P4 | прецизионный класс точности |
Технические характеристики
| Внутренний Ø (d) | 17 мм (0.6693″) |
| Наружный Ø (D) | 35 мм (1.378″) |
| Ширина (B) | 20 мм (0.7874″) |
| Масса | 0.08 кг |
| Осевой внутренний зазор/предварительная нагрузка | GA – легкая предварительная нагрузка |
| Смазка | Стандартная смазка |
| Сопряжение | DF - Х-расположение, 2 |
| Сепаратор | P – литая пластиковая клетка |
| Класс точности | P4 |
| Уплотнение | открытый (без уплотнения) |
| Угол контакта | 30 градусов |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 831-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для 7003ATYDFC7P4 NSK.
Аналоги и взаимозаменяемость
Также известен как (OEM / кросс-номера разных производителей):
7003ATYDFC7
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Сферический шарнирный подшипник GE17-FO-2RS-HLN INA
- Подшипник GE17FO-2RS Askubal
- Сферический шарнирный подшипник GE17FO-2RS INA
- Сферический шарнирный подшипник GE17FW FAG
- Сферический шарнирный подшипник GEG17ES LS
- Сферический шарнирный подшипник GEH17C SKF
- Сферический шарнирный подшипник GE17-FW Elges
- Подшипник шариковый радиально-упорный однорядный 7003CTRDULP3 NSK
- Подшипник шариковый радиально-упорный однорядный 7003ADF NSK
- Подшипник шариковый радиально-упорный однорядный 7003A5TRDUMP3 NSK
Вопросы и ответы
Какие габариты у 7003ATYDFC7P4 NSK?
Внутренний диаметр (d) — 17 мм (0.6693″), наружный диаметр (D) — 35 мм (1.378″), ширина (B) — 20 мм (0.7874″).
Какое уплотнение у 7003ATYDFC7P4 NSK?
Тип уплотнения: открытый (без уплотнения).
Какой класс точности у 7003ATYDFC7P4 NSK?
Класс точности — P4.
Сколько весит 7003ATYDFC7P4 NSK?
Масса — 0.08 кг.
Чем заменить 7003ATYDFC7P4 NSK, какие аналоги?
7003ATYDFC7P4 NSK также известен как: 7003ATYDFC7. Взаимозаменяемые позиции того же типоразмера — в разделе «Аналоги и взаимозаменяемость».
Применяемость
7003ATYDFC7P4 NSK — радиально-упорный шариковый подшипник, воспринимающий комбинированные нагрузки с высокой точностью вращения.
- Шпиндели металлорежущих станков
- Насосы и компрессоры
- Редукторы и мотор-редукторы
- Высокооборотные узлы и электрошпиндели
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
