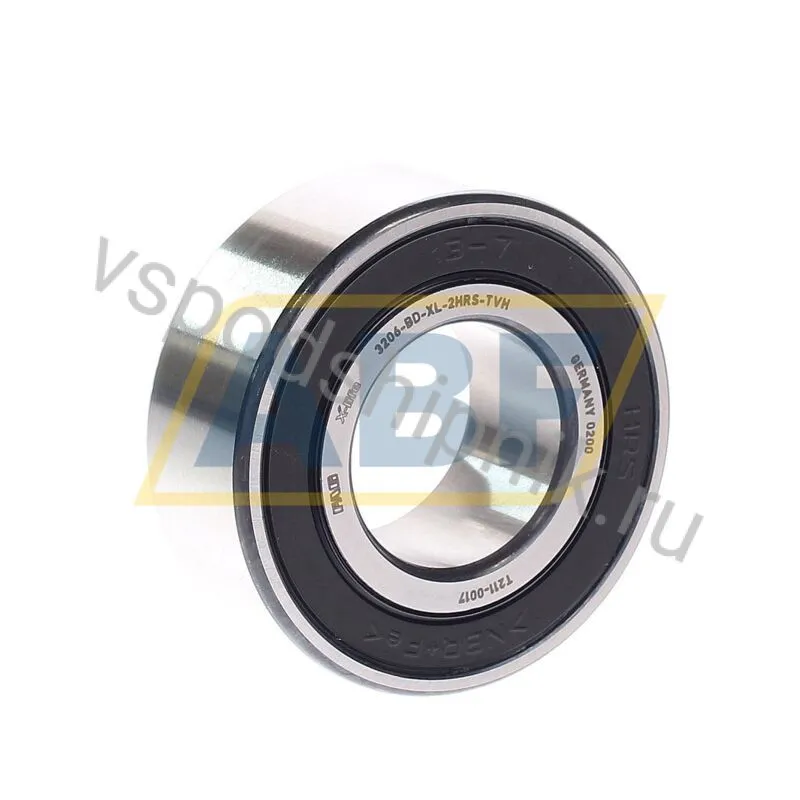

Подшипник шариковый радиально-упорный двухрядный 3206-BD-XL-2HRS-TVH FAG — 30×62×23.8 мм
| Модель | 3206-BD-XL-2HRS-TVH FAG |
| 2 часа | Манжетные уплотнения с обеих сторон изготовлены из нитрил-бутадиенового каучука. Эти конструкции смазываются на весь срок службы высококачественной смазкой и подходят для умеренных скоростей. Момент трения и тепловыделение ниже, чем при использовании предыдущего уплотнения RSR. |
| XL | Икс-Жизнь |
| БД | Модифицированная внутренняя конструкция, угол контакта α=30°, без заправочного отверстия |
| Вес (кг) | 0.289 |
| Внешняя модификация | Без внешней модификации |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Двухрядный радиально-упорный шариковый подшипник 3206-BD-XL-2HRS-TVH FAG предназначен для восприятия комбинированных нагрузок, действующих одновременно в радиальном и осевом направлениях. Его конструкция обеспечивает высокую жесткость и точность вращения, что критически важно для ответственных узлов. Данный тип подшипников отличается надежностью и долговечностью в эксплуатации.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 30 мм |
| Внешний диаметр | 62 мм |
| Ширина | 23.8 мм |
| Тип | Радиально-упорный двухрядный |
| Уплотнение | 2HRS (двустороннее контактное) |
| Сепаратор | TVH (полиамидный) |
| Конструкция | BD (оптимизированная внутренняя) |
| Производитель | FAG |
Конструктивные особенности
Обозначение 3206-BD-XL-2HRS-TVH FAG указывает на ряд ключевых особенностей. Индекс «BD» обозначает оптимизированную внутреннюю конструкцию подшипника, что позволяет ему выдерживать более высокие нагрузки и улучшает его эксплуатационные характеристики. Маркировка «XL» (X-Life) является фирменным знаком FAG, подтверждающим повышенную производительность, увеличенный срок службы и улучшенные показатели грузоподъемности по сравнению со стандартными изделиями. Символ «2HRS» означает наличие двух контактных уплотнений с обеих сторон, которые эффективно защищают внутренние элементы от попадания пыли, влаги и других загрязнений, а также предотвращают утечку смазки. Это значительно продлевает ресурс подшипника в условиях запыленных или влажных сред. Сепаратор «TVH» изготовлен из армированного стекловолокном полиамида, что обеспечивает снижение трения, меньший шум и вибрацию, а также позволяет работать при более высоких скоростях вращения.
Применение
Двухрядные радиально-упорные шариковые подшипники, такие как 3206-BD-XL-2HRS-TVH FAG, широко используются в машиностроении, где требуется точное позиционирование вала и способность воспринимать значительные комбинированные нагрузки. Они находят применение в редукторах, насосах, электродвигателях, компрессорах, а также в сельскохозяйственной технике и оборудовании для обработки материалов. Их надежность и долговечность делают их оптимальным выбором для ответственных узлов, обеспечивая стабильную работу механизмов в различных промышленных условиях.
Производитель
FAG является частью группы Schaeffler Group, одного из ведущих мировых производителей подшипников. Продукция FAG известна своим высоким качеством, инновационными технологиями и строгим контролем на всех этапах производства. Подшипники FAG широко применяются в различных отраслях промышленности благодаря своей надежности и долговечности.
Расшифровка обозначения 3206-BD-XL-2HRS-TVH FAG
| TVH | оконный полиамидный сепаратор |
Технические характеристики
| Внутренний Ø (d) | 30 мм (1.1811″) |
| Наружный Ø (D) | 62 мм (2.4409″) |
| Ширина (B) | 23,8 мм (0.937″) |
| 2 часа | Манжетные уплотнения с обеих сторон изготовлены из нитрил-бутадиенового каучука. Эти конструкции смазываются на весь срок службы высококачественной смазкой и подходят для умеренных скоростей. Момент трения и тепловыделение ниже, чем при использовании предыдущего уплотнения RSR. |
| Масса | 0.289 кг |
| Внешняя модификация | Без внешней модификации |
| Номер ECLASS2 | 23-05-08-03 |
| Номер детали производителя | 0623411110000 |
| Номер ЕСЛАСС | 23-05-08-03 |
| Описание носителя | Радиально-упорные шарикоподшипники 32..-BD-2HRS, основные размеры по DIN 628-3, двухрядные, с двусторонними манжетными уплотнениями, угол контакта a = 30°. |
| Отверстие | C – Цилиндрическое отверстие |
| Предельная скорость (n G) | 9000 |
| Радиальная динамическая нагрузка Cr (Н) | 31000 |
| Радиальная статическая нагрузка C0r (Н) | 22200 |
| Радиальный зазор | CN (нормальный) |
| Разъем Внутреннее кольцо/Наружное кольцо | Стандартный |
| Смазка | Стандартная смазка |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | P – литая пластиковая клетка |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | 2RH — высокоскоростное уплотнение с низким коэффициентом трения с двух сторон |
| Ширина (б), мм | 23,8 |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 831-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для 3206-BD-XL-2HRS-TVH FAG.
Аналоги и взаимозаменяемость
Также известен как (OEM / кросс-номера разных производителей):
3206-B-2RS-TNH, 3206-BD-2HRS-TVH
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Радиально-упорный шариковый подшипник двухрядный 3206-B-TNH FAG
- Подшипник шариковый радиально-упорный двухрядный 3206 2RS KFB Clarfeld
- Подшипник шариковый радиально-упорный двухрядный 3206 Neutral
- Подшипник шариковый радиально-упорный двухрядный 3206ZZ NR SMT
- Подшипник шариковый радиально-упорный двухрядный 3206.BC3 SNR
- Подшипник шариковый радиально-упорный двухрядный 3206B-2ZRTNG YRLN5 NSK
- Подшипник шариковый радиально-упорный двухрядный 3206J NSK
- Подшипник шариковый радиально-упорный двухрядный 5206ZZ G15 SNR
- Подшипник шариковый радиально-упорный двухрядный 3206B-2RSRTNG/YRLN5 NSK
- Подшипник шариковый радиально-упорный двухрядный 3206B G14 SNR
Вопросы и ответы
Какие габариты у 3206-BD-XL-2HRS-TVH FAG?
Внутренний диаметр (d) — 30 мм (1.1811″), наружный диаметр (D) — 62 мм (2.4409″), ширина (B) — 23,8 мм (0.937″).
Какое уплотнение у 3206-BD-XL-2HRS-TVH FAG?
Тип уплотнения: 2RH — высокоскоростное уплотнение с низким коэффициентом трения с двух сторон.
Какой класс точности у 3206-BD-XL-2HRS-TVH FAG?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у 3206-BD-XL-2HRS-TVH FAG?
Радиальный зазор — CN (нормальный).
Сколько весит 3206-BD-XL-2HRS-TVH FAG?
Масса — 0.289 кг.
Чем заменить 3206-BD-XL-2HRS-TVH FAG, какие аналоги?
3206-BD-XL-2HRS-TVH FAG также известен как: 3206-B-2RS-TNH 3206-BD-2HRS-TVH. Взаимозаменяемые позиции того же типоразмера — в разделе «Аналоги и взаимозаменяемость».
Применяемость
3206-BD-XL-2HRS-TVH FAG — радиально-упорный шариковый подшипник, воспринимающий комбинированные нагрузки с высокой точностью вращения.
- Шпиндели металлорежущих станков
- Насосы и компрессоры
- Редукторы и мотор-редукторы
- Высокооборотные узлы и электрошпиндели
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
