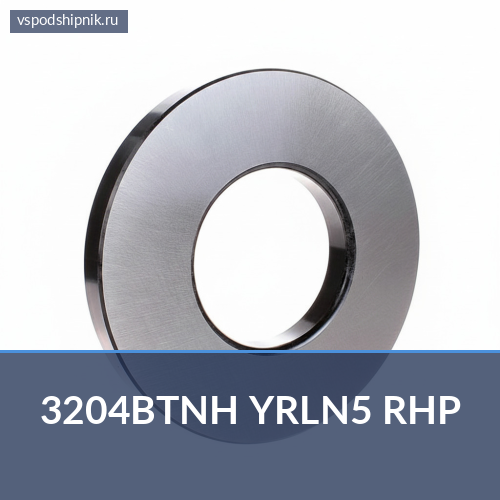

Подшипник шариковый радиально-упорный двухрядный 3204BTNH YRLN5 RHP — 20×47×20.6 мм
| Модель | 3204BTNH YRLN5 RHP |
| 5 | Стандартная одиночная упаковка. Подшипники в полиэтиленовых пакетах или пленке Hizex размещаются в индивидуальных картонных коробках. Отдельные коробки затем помещаются во внешнюю картонную коробку и заполняются полистиролом. |
| Б | Нет заполнения слотов. Углы контакта расходятся - 25° |
| Вес (кг) | 0.16 |
| Внешняя модификация | Без внешней модификации |
| Н | Нормальное наполнение 35% |
Доставка и самовывоз
Гарантия качества
Вся продукция сертифицирована и соответствует требованиям технических регламентов.
- Гарантия подлинности от производителя
- Паспорт качества на каждый товар
- Возврат и обмен в течение 14 дней
- Техническая консультация специалиста
Сопутствующие товары
Описание товара
Представленный двухрядный радиально-упорный шариковый подшипник разработан для восприятия комбинированных нагрузок, действующих одновременно в радиальном и осевом направлениях. Его конструкция обеспечивает высокую жесткость и точность вращения, что критически важно для ответственных узлов. Этот тип подшипников способен выдерживать осевые нагрузки в обоих направлениях.
| Параметр | Значение |
|---|---|
| Тип | Радиально-упорный шариковый двухрядный |
| Внутренний диаметр | 20 мм |
| Внешний диаметр | 47 мм |
| Ширина | 20.6 мм |
| Угол контакта | 25° |
| Производитель | RHP |
Конструктивные особенности
Двухрядная радиально-упорная конструкция подшипника 3204BTNH YRLN5 RHP позволяет ему эффективно работать с высокими комбинированными нагрузками, обеспечивая при этом повышенную жесткость узла. Шарики расположены таким образом, что линии действия нагрузки пересекаются вне оси подшипника, что способствует стабильности работы. Индекс «BT» в обозначении RHP обычно указывает на угол контакта 25°, оптимизированный для баланса между радиальной и осевой несущей способностью. Суффиксы «NH» и «YRLN5» обозначают особенности внутренней конструкции, материал сепаратора или класс точности, направленные на улучшение эксплуатационных характеристик, таких как снижение шума, повышение долговечности или возможность работы при определенных условиях.
Применение
Благодаря своей способности выдерживать значительные комбинированные нагрузки и обеспечивать высокую точность, данный подшипник находит широкое применение в различных отраслях промышленности. Его используют в шпинделях станков, насосах, компрессорах, редукторах, а также в оборудовании для текстильной и пищевой промышленности. Он подходит для узлов, где требуется высокая жесткость вала, точное позиционирование и надежная работа в условиях переменных нагрузок.
Производитель
RHP (раннее Ransome & Marles Bearing Co. Ltd.) является частью глобального концерна NSK, одного из ведущих мировых производителей подшипников. Продукция RHP известна своим высоким качеством, надежностью и долговечностью, что подтверждается многолетним опытом использования в самых требовательных промышленных приложениях по всему миру.
Технические характеристики
| Внутренний Ø (d) | 20 мм (0.7874″) |
| Наружный Ø (D) | 47 мм (1.8504″) |
| Ширина (B) | 20,6 мм (0.811″) |
| Масса | 0.16 кг |
| Внешняя модификация | Без внешней модификации |
| Отверстие | C – Цилиндрическое отверстие |
| Радиальный зазор | CN (нормальный) |
| Разъем Внутреннее кольцо/Наружное кольцо | Стандартный |
| Смазка | Смазка для более высоких и низких температур |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | P – литая пластиковая клетка |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | открытый (без уплотнения) |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 831-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для 3204BTNH YRLN5 RHP.
Аналоги и взаимозаменяемость
Также известен как (OEM / кросс-номера разных производителей):
3204ATN1, 3204ATN9, 3204-BD-TVH, 3204-BD-XL-TVH, 3204BTNH
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Подшипник шариковый радиально-упорный двухрядный 5204SCLLD/2AS NTN
- Подшипник шариковый радиально-упорный двухрядный 3204A SNR
- Подшипник шариковый радиально-упорный двухрядный 5204.EEG15 SNR
- Подшипник шариковый радиально-упорный двухрядный 3204B TNG NSK
- Подшипник шариковый радиально-упорный двухрядный 5204EE G15 SNR
- Подшипник шариковый радиально-упорный двухрядный 3204B-2ZRTNG NSK
- Подшипник шариковый радиально-упорный двухрядный 3204B-2RSRTNG NSK
- Подшипник шариковый радиально-упорный двухрядный 5204ZZ G15 SNR
- Подшипник шариковый радиально-упорный двухрядный 3204J NSK
- Подшипник шариковый радиально-упорный двухрядный 3204A J30 SNR
Вопросы и ответы
Какие посадочные размеры у 3204BTNH YRLN5 RHP?
Внутренний диаметр (d) — 20 мм (0.7874″), наружный диаметр (D) — 47 мм (1.8504″), ширина (B) — 20,6 мм (0.811″).
Какое уплотнение у 3204BTNH YRLN5 RHP?
Тип уплотнения: открытый (без уплотнения).
Какой класс точности у 3204BTNH YRLN5 RHP?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у 3204BTNH YRLN5 RHP?
Радиальный зазор — CN (нормальный).
Сколько весит 3204BTNH YRLN5 RHP?
Масса — 0.16 кг.
Чем заменить 3204BTNH YRLN5 RHP, какие аналоги?
3204BTNH YRLN5 RHP также известен как: 3204ATN1 3204ATN9 3204-BD-TVH 3204-BD-XL-TVH 3204BTNH. Взаимозаменяемые позиции того же типоразмера — в разделе «Аналоги и взаимозаменяемость».
Применяемость
3204BTNH YRLN5 RHP — радиально-упорный шариковый подшипник, воспринимающий комбинированные нагрузки с высокой точностью вращения.
- Шпиндели металлорежущих станков
- Насосы и компрессоры
- Редукторы и мотор-редукторы
- Высокооборотные узлы и электрошпиндели
