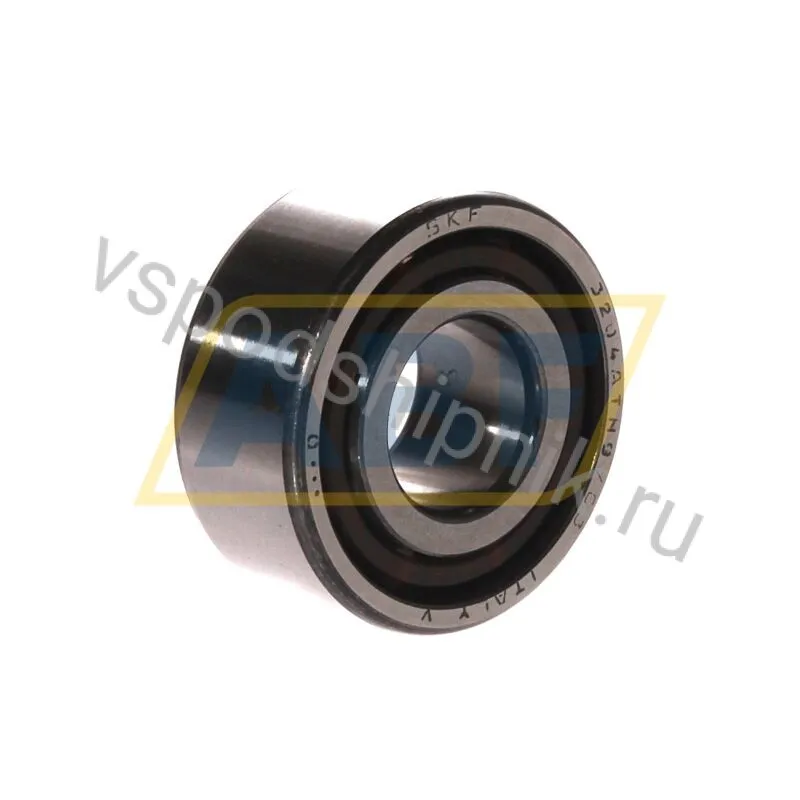

Подшипник шариковый радиально-упорный двухрядный 3204ATN9/C3 SKF — 20×47×20.6 мм
| Модель | 3204ATN9/C3 SKF |
| А | Двухрядный радиально-упорный шарикоподшипник без пазов для заполнения |
| Вес (кг) | 0.16 |
| Внешняя модификация | Без внешней модификации |
| ЕАН | 7316577040596 |
| Отверстие | C – Цилиндрическое отверстие |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Подшипник шариковый радиально-упорный двухрядный 3204ATN9/C3 SKF предназначен для восприятия комбинированных нагрузок, действующих одновременно в радиальном и осевом направлениях. Его конструкция обеспечивает высокую жесткость и точность вращения в различных механизмах. Данный тип подшипников эффективно работает в условиях, где требуется стабильная фиксация вала и корпуса.
| Параметр | Значение |
|---|---|
| Тип подшипника | Шариковый радиально-упорный двухрядный |
| Внутренний диаметр (d) | 20 мм |
| Внешний диаметр (D) | 47 мм |
| Ширина (B) | 20.6 мм |
| Радиальный зазор | C3 (увеличенный) |
| Материал сепаратора | Полиамид (ATN9) |
| Производитель | SKF |
Конструктивные особенности
Двухрядная радиально-упорная конструкция подшипника 3204ATN9/C3 SKF позволяет ему эффективно воспринимать как радиальные, так и осевые нагрузки, действующие в обоих направлениях. Это достигается за счет оптимального угла контакта шариков с дорожками качения, обеспечивая высокую жесткость и точность позиционирования вала. Такая конфигурация минимизирует деформации и вибрации, что критически важно для прецизионных узлов.
Индекс C3 указывает на увеличенный радиальный внутренний зазор. Это свойство особенно ценно в условиях повышенных температур, где металл подшипника может расширяться, или при использовании с тугими посадками, предотвращая заклинивание и преждевременный износ. Обозначение ATN9 относится к конструкции сепаратора, выполненного из полиамида, армированного стекловолокном. Полиамидные сепараторы отличаются низким коэффициентом трения, малым весом и хорошей устойчивостью к ударным нагрузкам, что способствует снижению шума и вибрации, а также позволяет достигать более высоких скоростей вращения по сравнению с металлическими аналогами.
Применение
Подшипник 3204ATN9/C3 SKF находит широкое применение в различных отраслях промышленности, где требуется надежная работа узлов с комбинированными нагрузками и высокой точностью. Его используют в шпинделях металлообрабатывающих станков, редукторах, насосах, электродвигателях и компрессорах. Также данный тип подшипников применяется в сельскохозяйственной технике, оборудовании для текстильной промышленности и в системах, где важна стабильность вращения и долговечность при переменных нагрузках.
Производитель
SKF является одним из мировых лидеров в производстве подшипниковой продукции. Компания известна своими инновационными разработками, строгим контролем качества и широким ассортиментом решений для различных промышленных задач. Продукция SKF отличается высокой надежностью и долговечностью, что подтверждается многолетним опытом эксплуатации в самых требовательных условиях.
Расшифровка обозначения 3204ATN9/C3 SKF
| C3 | радиальный зазор больше нормального (CN) |
Технические характеристики
| Внутренний Ø (d) | 20 мм (0.7874″) |
| Наружный Ø (D) | 47 мм (1.8504″) |
| Ширина (B) | 20,6 мм (0.811″) |
| Масса | 0.16 кг |
| Внешняя модификация | Без внешней модификации |
| Отверстие | C – Цилиндрическое отверстие |
| Радиальный зазор | C3 (увеличенный) |
| Разъем Внутреннее кольцо/Наружное кольцо | Стандартный |
| Смазка | Стандартная смазка |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | P – литая пластиковая клетка |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | открытый (без уплотнения) |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 831-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для 3204ATN9/C3 SKF.
Аналоги и взаимозаменяемость
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Подшипник шариковый радиально-упорный двухрядный 5204SCLLD/2AS NTN
- Подшипник шариковый радиально-упорный двухрядный 3204A SNR
- Подшипник шариковый радиально-упорный двухрядный 5204.EEG15 SNR
- Подшипник шариковый радиально-упорный двухрядный 3204B TNG NSK
- Подшипник шариковый радиально-упорный двухрядный 5204EE G15 SNR
- Подшипник шариковый радиально-упорный двухрядный 3204B-2ZRTNG NSK
- Подшипник шариковый радиально-упорный двухрядный 3204B-2RSRTNG NSK
- Подшипник шариковый радиально-упорный двухрядный 5204ZZ G15 SNR
- Подшипник шариковый радиально-упорный двухрядный 3204J NSK
- Подшипник шариковый радиально-упорный двухрядный 3204A J30 SNR
Вопросы и ответы
Какие посадочные размеры у 3204ATN9/C3 SKF?
Внутренний диаметр (d) — 20 мм (0.7874″), наружный диаметр (D) — 47 мм (1.8504″), ширина (B) — 20,6 мм (0.811″).
Какое уплотнение у 3204ATN9/C3 SKF?
Тип уплотнения: открытый (без уплотнения).
Какой класс точности у 3204ATN9/C3 SKF?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у 3204ATN9/C3 SKF?
Радиальный зазор — C3 (увеличенный).
Сколько весит 3204ATN9/C3 SKF?
Масса — 0.16 кг.
Применяемость
3204ATN9/C3 SKF — радиально-упорный шариковый подшипник, воспринимающий комбинированные нагрузки с высокой точностью вращения.
- Шпиндели металлорежущих станков
- Насосы и компрессоры
- Редукторы и мотор-редукторы
- Высокооборотные узлы и электрошпиндели
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
