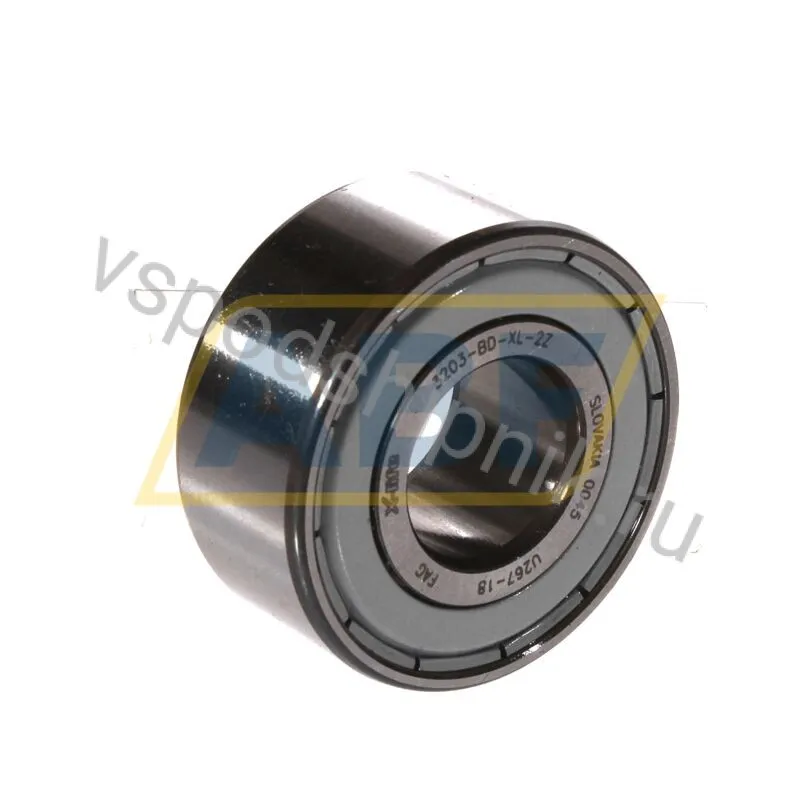

Подшипник шариковый радиально-упорный двухрядный 3203-BD-XL-2Z FAG — 17×40×17.5 мм
| Модель | 3203-BD-XL-2Z FAG |
| 2З | Щиты с обеих сторон подшипника |
| XL | Икс-Жизнь |
| БД | Модифицированная внутренняя конструкция, угол контакта α=30°, без заправочного отверстия |
| Вес (кг) | 0.1 |
| Внешняя модификация | Без внешней модификации |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Двухрядный радиально-упорный шариковый подшипник FAG 3203-BD-XL-2Z предназначен для восприятия комбинированных нагрузок, действующих одновременно в радиальном и осевом направлениях. Его конструкция обеспечивает высокую жесткость и точность вращения, что критично для ответственных узлов.
| Параметр | Значение |
|---|---|
| Внутренний диаметр (d) | 17 мм |
| Внешний диаметр (D) | 40 мм |
| Ширина (B) | 17.5 мм |
| Тип подшипника | Радиально-упорный шариковый двухрядный |
| Защитные элементы | 2Z (двусторонние металлические шайбы) |
| Обозначение серии | BD (оптимизированная внутренняя конструкция) |
| Класс качества | XL (X-Life, повышенная надежность) |
| Производитель | FAG |
Конструктивные особенности
Обозначение 3203-BD-XL-2Z FAG содержит важную информацию о конструкции и характеристиках данного подшипника. Числовая часть "3203" указывает на типоразмер и принадлежность к серии двухрядных радиально-упорных шариковых подшипников. Индекс "BD" обозначает оптимизированную внутреннюю конструкцию, разработанную для более эффективного восприятия комбинированных нагрузок и повышения общей производительности узла. Это позволяет подшипнику выдерживать значительные осевые нагрузки в обоих направлениях, а также радиальные нагрузки.
Дополнение "XL" является фирменным обозначением FAG для подшипников серии X-Life, что свидетельствует о повышенной надежности, увеличенной грузоподъемности и значительно продленном сроке службы. Такие подшипники производятся с использованием высококачественных материалов и прецизионных технологий. Символ "2Z" указывает на наличие двух металлических защитных шайб, расположенных с обеих сторон подшипника. Эти шайбы обеспечивают эффективную защиту от проникновения пыли и крупных частиц загрязнений, сохраняя при этом низкое трение, поскольку они не контактируют с внутренним кольцом.
Применение
Подшипник 3203-BD-XL-2Z FAG находит широкое применение в оборудовании, где требуется высокая точность вращения и способность выдерживать значительные комбинированные нагрузки. Его устанавливают в насосы, компрессоры, редукторы, сельскохозяйственную технику, электроинструмент и различные промышленные механизмы. Он также используется в шпинделях станков, вентиляторах, конвейерных системах и оборудовании для обработки материалов, где важна стабильность работы и долговечность компонентов.
Производитель
FAG является всемирно известным немецким производителем подшипников, входящим в состав группы Schaeffler. Компания славится своими инновационными разработками, высоким качеством продукции и строгим соблюдением стандартов, что обеспечивает надежность и долговечность компонентов в самых требовательных промышленных условиях.
Расшифровка обозначения 3203-BD-XL-2Z FAG
| 2Z | две металлические защитные шайбы (обе стороны) |
Технические характеристики
| Внутренний Ø (d) | 17 мм (0.6693″) |
| Наружный Ø (D) | 40 мм (1.5748″) |
| Ширина (B) | 17,5 мм (0.689″) |
| Масса | 0.1 кг |
| Внешняя модификация | Без внешней модификации |
| Номер ECLASS2 | 23-05-08-03 |
| Номер детали производителя | 0816585320000 |
| Номер ЕСЛАСС | 23-05-08-03 |
| Описание носителя | Радиально-упорный шарикоподшипник 32..-BD-XL-2Z, двухрядный, 1 внутреннее кольцо |
| Опорная скорость (n ϑr) | 16600 |
| Отверстие | C – Цилиндрическое отверстие |
| Предельная скорость (n G) | 14600 |
| Радиальная динамическая нагрузка Cr (Н) | 15500 |
| Радиальная статическая нагрузка C0r (Н) | 9500 |
| Радиальный зазор | CN (нормальный) |
| Разъем Внутреннее кольцо/Наружное кольцо | Стандартный |
| Смазка | Стандартная смазка |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | S — стальная или стандартная клетка |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | ZZ/2Z — стальное уплотнение с двух сторон |
| Ширина (б), мм | 17,5 |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 831-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для 3203-BD-XL-2Z FAG.
Аналоги и взаимозаменяемость
Также известен как (OEM / кросс-номера разных производителей):
3203-БД-2З
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Радиально-упорный шариковый подшипник двухрядный 3203-B-TVH-C2 FAG
- Радиально-упорный шариковый подшипник двухрядный 3203-B-TVH#E FAG
- Подшипник шариковый радиально-упорный двухрядный 5203 2RS BTC
- Подшипник шариковый радиально-упорный двухрядный 5203 2RS FBJ
- Подшипник шариковый радиально-упорный двухрядный 5203ZZ IJK Inoue Jikuuke Kogyo
- Подшипник шариковый радиально-упорный двухрядный 3203B TNG C3 NSK
- Подшипник шариковый радиально-упорный двухрядный 3203B TNG/YRLN NSK
- Подшипник шариковый радиально-упорный двухрядный 3203 NSK
- Подшипник шариковый радиально-упорный двухрядный 5203.ZZG15 SNR
- Подшипник шариковый радиально-упорный двухрядный 3203B-2ZRTNGC3 NSK
Вопросы и ответы
Какие габариты у 3203-BD-XL-2Z FAG?
Внутренний диаметр (d) — 17 мм (0.6693″), наружный диаметр (D) — 40 мм (1.5748″), ширина (B) — 17,5 мм (0.689″).
Какое уплотнение у 3203-BD-XL-2Z FAG?
Тип уплотнения: ZZ/2Z — стальное уплотнение с двух сторон.
Какой класс точности у 3203-BD-XL-2Z FAG?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у 3203-BD-XL-2Z FAG?
Радиальный зазор — CN (нормальный).
Сколько весит 3203-BD-XL-2Z FAG?
Масса — 0.1 кг.
Чем заменить 3203-BD-XL-2Z FAG, какие аналоги?
3203-BD-XL-2Z FAG также известен как: 3203-БД-2З. Взаимозаменяемые позиции того же типоразмера — в разделе «Аналоги и взаимозаменяемость».
Применяемость
3203-BD-XL-2Z FAG — радиально-упорный шариковый подшипник, воспринимающий комбинированные нагрузки с высокой точностью вращения.
- Шпиндели металлорежущих станков
- Насосы и компрессоры
- Редукторы и мотор-редукторы
- Высокооборотные узлы и электрошпиндели
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
