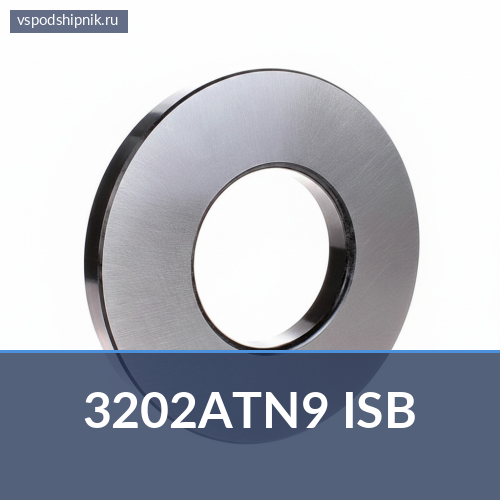

Подшипник шариковый радиально-упорный двухрядный 3202ATN9 ISB — 15×35×15.9 мм
| Модель | 3202ATN9 ISB |
| А | Нет заполнения слотов |
| Вес (кг) | 0.07 |
| Внешняя модификация | Без внешней модификации |
| Отверстие | C – Цилиндрическое отверстие |
| Радиальный внутренний люфт | Cn Нормальное внутреннее воспроизведение |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Двухрядный радиально-упорный шариковый подшипник 3202ATN9 от ISB разработан для обеспечения высокой жесткости и точности в работе. Он способен воспринимать комбинированные нагрузки, действующие как в радиальном, так и в осевом направлении, что делает его универсальным решением для многих промышленных задач.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 15 мм |
| Внешний диаметр | 35 мм |
| Ширина | 15.9 мм |
| Тип | Радиально-упорный двухрядный |
| Угол контакта | 30° |
| Материал сепаратора | Полиамид |
| Производитель | ISB |
Конструктивные особенности
Подшипник 3202ATN9 относится к типу двухрядных радиально-упорных шариковых подшипников, что означает его способность воспринимать значительные радиальные нагрузки в сочетании с осевыми нагрузками, действующими в обоих направлениях. Такая конструкция обеспечивает высокую жесткость и точность вращения узла, минимизируя деформации и вибрации. Индекс 'A' в обозначении указывает на оптимизированный внутренний дизайн и стандартный угол контакта 30 градусов, что способствует эффективному распределению нагрузки и повышению несущей способности по осевому направлению. Символы 'TN9' обозначают использование сепаратора из стеклонаполненного полиамида. Этот материал обладает рядом преимуществ, включая низкий коэффициент трения, небольшой вес и хорошую устойчивость к ударным нагрузкам, что позволяет подшипнику работать на более высоких скоростях и снижает уровень шума.
Применение
Данный тип подшипников широко применяется в оборудовании, где требуется высокая точность вращения и способность выдерживать комбинированные нагрузки. Их можно встретить в шпинделях металлообрабатывающих станков, высокоскоростных редукторах, насосах, компрессорах, а также в различных видах сельскохозяйственной и строительной техники. Благодаря своей конструкции, они идеально подходят для узлов, где важна стабильность работы и долговечность при переменных нагрузках и высоких оборотах.
Производитель
Производителем данного подшипника является компания ISB. Это известный итальянский бренд, специализирующийся на производстве широкого ассортимента промышленных подшипников и компонентов, зарекомендовавший себя как надежный поставщик качественных решений для различных отраслей промышленности по всему миру.
Технические характеристики
| Внутренний Ø (d) | 15 мм (0.5906″) |
| Наружный Ø (D) | 35 мм (1.378″) |
| Ширина (B) | 15,9 мм (0.626″) |
| Масса | 0.07 кг |
| Внешняя модификация | Без внешней модификации |
| Отверстие | C – Цилиндрическое отверстие |
| Радиальный зазор | CN (нормальный) |
| Разъем Внутреннее кольцо/Наружное кольцо | Стандартный |
| Смазка | Стандартная смазка |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | P – литая пластиковая клетка |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | открытый (без уплотнения) |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 831-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для 3202ATN9 ISB.
Аналоги и взаимозаменяемость
Также известен как (OEM / кросс-номера разных производителей):
3202ATN1, 3202-BD-TVH, 3202-BD-XL-TVH, 3202BTNG
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Подшипник шариковый радиально-упорный двухрядный 3202 ZKL
- Подшипник шариковый радиально-упорный двухрядный 5202EEG15 SNR
- Подшипник шариковый радиально-упорный двухрядный 3202B-2RSRTNG NSK
- Подшипник шариковый радиально-упорный двухрядный 5202ZZ G15 SNR
- Подшипник шариковый радиально-упорный двухрядный 3202 NTN
- Подшипник шариковый радиально-упорный двухрядный 3202.A SNR
- Подшипник шариковый радиально-упорный двухрядный 3202B-2ZRTNGC3 NSK
- Подшипник шариковый радиально-упорный двухрядный 3202 Koyo (JTEKT)
- Подшипник шариковый радиально-упорный двухрядный 3202B TV NKE
- Подшипник шариковый радиально-упорный двухрядный 3202B-2RSRTNG YRLN5 NSK
Вопросы и ответы
Какие посадочные размеры у 3202ATN9 ISB?
Внутренний диаметр (d) — 15 мм (0.5906″), наружный диаметр (D) — 35 мм (1.378″), ширина (B) — 15,9 мм (0.626″).
Какое уплотнение у 3202ATN9 ISB?
Тип уплотнения: открытый (без уплотнения).
Какой класс точности у 3202ATN9 ISB?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у 3202ATN9 ISB?
Радиальный зазор — CN (нормальный).
Сколько весит 3202ATN9 ISB?
Масса — 0.07 кг.
Чем заменить 3202ATN9 ISB, какие аналоги?
3202ATN9 ISB также известен как: 3202ATN1 3202-BD-TVH 3202-BD-XL-TVH 3202BTNG. Взаимозаменяемые позиции того же типоразмера — в разделе «Аналоги и взаимозаменяемость».
Применяемость
3202ATN9 ISB — радиально-упорный шариковый подшипник, воспринимающий комбинированные нагрузки с высокой точностью вращения.
- Шпиндели металлорежущих станков
- Насосы и компрессоры
- Редукторы и мотор-редукторы
- Высокооборотные узлы и электрошпиндели
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
