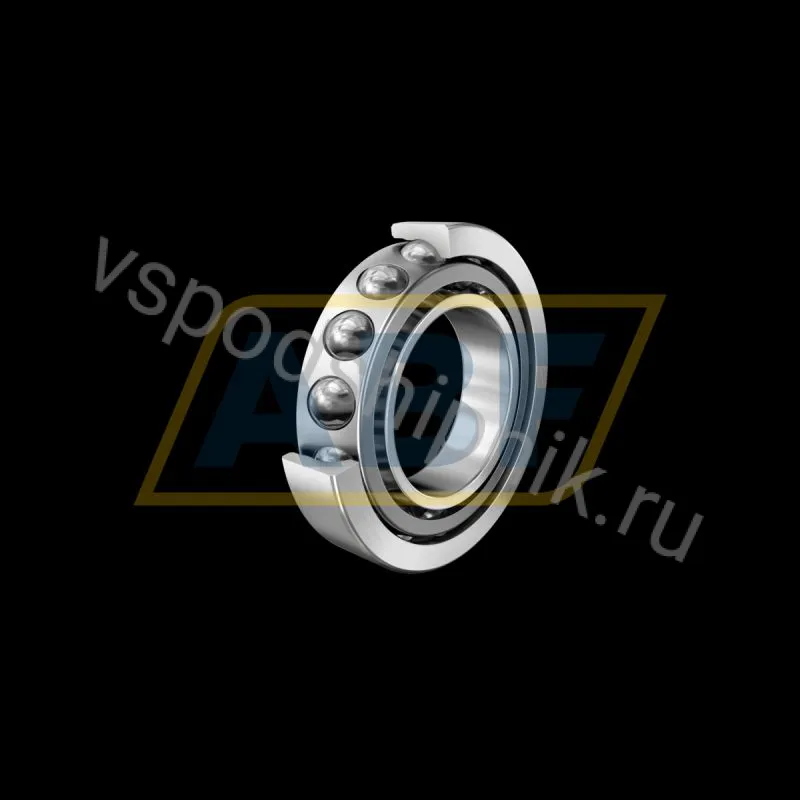

Подшипник радиально-упорный шариковый 7309B FAG — 45×100×25 мм
| Модель | 7309B FAG |
| Б | Угол контакта 40° |
| Вес (кг) | 0.812 |
| Осевой внутренний зазор/предварительная нагрузка | Нет предварительной загрузки |
| Смазка | Стандартная смазка |
| Сопряжение | Нет сопряжения |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Радиально-упорный шариковый подшипник 7309B FAG разработан для высокоточных промышленных систем. Этот компонент эффективно воспринимает комбинированные радиальные и односторонние осевые нагрузки, обеспечивая стабильную работу оборудования. Его конструкция идеально подходит для применения в условиях, требующих высокой жесткости и точности вращения.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 45 мм |
| Внешний диаметр | 100 мм |
| Ширина | 25 мм |
| Угол контакта | 40° |
| Тип | Радиально-упорный шариковый |
| Производитель | FAG |
Конструктивные особенности
Обозначение 7309B FAG указывает на однорядный радиально-упорный шариковый подшипник с определенными конструктивными параметрами. Цифры 7309 обозначают серию и типоразмер, где 09 соответствует внутреннему диаметру 45 мм. Литера "B" является важным индексом, указывающим на номинальный угол контакта 40 градусов. Этот угол обеспечивает высокую осевую грузоподъемность в одном направлении, что критично для приложений с преобладающими осевыми нагрузками или для создания жестких опорных узлов.
Такие подшипники часто устанавливаются парами (по схеме "О" или "Х") для восприятия осевых нагрузок в обоих направлениях и повышения жесткости узла. Шариковые тела качения обеспечивают низкое трение и высокую скорость вращения, а точное исполнение FAG гарантирует долговечность и надежность в эксплуатации.
Применение
Подшипники серии 7309B находят широкое применение в различных отраслях промышленности благодаря своей способности работать с высокими скоростями и комбинированными нагрузками. Их используют в шпинделях металлорежущих станков, редукторах, насосах, компрессорах, а также в оборудовании для деревообработки и полиграфии. Они обеспечивают точность позиционирования и плавность хода в критически важных узлах.
Производитель
Подшипник произведен компанией FAG, которая является частью международной группы Schaeffler. FAG известна своими инновационными решениями и высоким качеством продукции в сфере подшипниковой техники, что подтверждается многолетним опытом и доверием промышленных предприятий по всему миру.
Технические характеристики
| Внутренний Ø (d) | 45 мм (1.7717″) |
| Наружный Ø (D) | 100 мм (3.937″) |
| Ширина (B) | 25 мм (0.9843″) |
| Масса | 0.812 кг |
| Осевой внутренний зазор/предварительная нагрузка | Нет предварительной загрузки |
| Смазка | Стандартная смазка |
| Сопряжение | Нет сопряжения |
| Сепаратор | S — стальная или стандартная клетка |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | открытый (без уплотнения) |
| Угол контакта | 40 градусов |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 831-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для 7309B FAG.
Аналоги и взаимозаменяемость
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Шайба для цилиндрического упорного подшипника WS87409 FAG
- Упорно-радиальный шариковый подшипник 7603045TVP FAG
- Шайба для цилиндрического упорного подшипника WS87409 INA
- Сферический роликовый подшипник 21309V SNR
- Цилиндрический роликовый подшипник однорядный NU309W C3 NSK
- Сферический роликовый подшипник 21309EAKW33 SNR
- Цилиндрический роликовый подшипник однорядный NF309WC3 NSK
- Цилиндрический роликовый подшипник однорядный N309W C3 NSK
- Цилиндрический роликовый подшипник однорядный NUP309ETC3 NSK
- Цилиндрический роликовый подшипник однорядный NUP309E G15 SNR
Вопросы и ответы
Какие посадочные размеры у 7309B FAG?
Внутренний диаметр (d) — 45 мм (1.7717″), наружный диаметр (D) — 100 мм (3.937″), ширина (B) — 25 мм (0.9843″).
Какое уплотнение у 7309B FAG?
Тип уплотнения: открытый (без уплотнения).
Какой класс точности у 7309B FAG?
Класс точности — P0 (нормальный класс).
Сколько весит 7309B FAG?
Масса — 0.812 кг.
Применяемость
7309B FAG — радиально-упорный шариковый подшипник, воспринимающий комбинированные нагрузки с высокой точностью вращения.
- Шпиндели металлорежущих станков
- Насосы и компрессоры
- Редукторы и мотор-редукторы
- Высокооборотные узлы и электрошпиндели
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
