Размерная схема по реальным размерам. Фото уточняйте у менеджера.

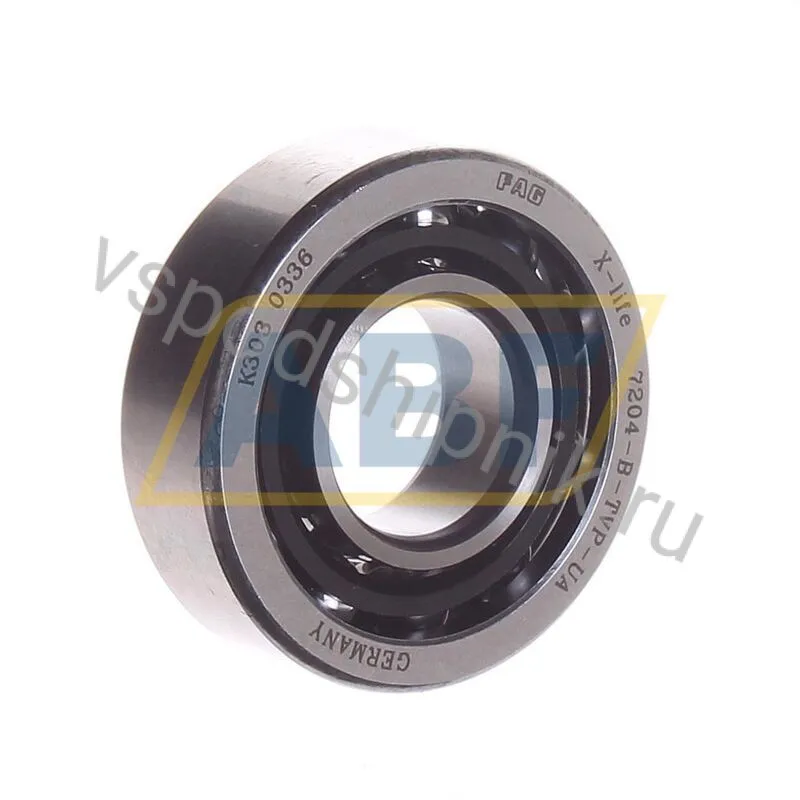

Подшипник радиально-упорный шариковый 7204-B-TVP-UA FAG
- Внутр. d20 мм
- Наруж. D47 мм
- Ширина B14 мм
| Уплотнение | Открытый, без уплотнений |
|---|---|
| Сепаратор | P — пластиковый, литой |
| Класс точности | Нормальный (P0) |
| Смазка | Стандартная смазка |
| Угол контакта | 40 градусов |
| Вес, кг | 0.107 |
Характеристики
| Уплотнение | Открытый, без уплотнений |
|---|---|
| Сепаратор | P — пластиковый, литой |
| Класс точности | Нормальный (P0) |
| Смазка | Стандартная смазка |
| Угол контакта | 40 градусов |
| Вес, кг | 0.107 |
| Наружный диаметр D, мм | 47 |
|---|---|
| Внутренний диаметр d, мм | 20 |
| Осевой зазор / преднатяг | UA – универсальная конструкция для парной установки, пара подшипников имеет небольшой осевой внутренний зазор в конфигурациях O и X. |
| Парное исполнение | G — универсальное, для парной установки |
| Ширина B, мм | 14 |
Расшифровка обозначения 7204-B-TVP-UA
| Тип | Шариковый радиально-упорный однорядный |
|---|---|
| Серия | 72 |
| Внутренний диаметр по коду | 20 мм |
| B | Угол контакта 40° |
| TVP | Сепаратор оконного типа из формованного полиамида, с роликовым элементом |
| UA | Универсальный монтаж, конфигурации O и X. Пара подшипников имеет небольшой осевой зазор. |
| Производитель | FAG |
Расшифровка по правилам ISO и данным производителя. У разных брендов часть суффиксов отличается — размеры и исполнение смотрите в характеристиках. Открыть в сервисе расшифровки →
Аналоги и взаимозаменяемость
Также известен как (прежние обозначения и кросс-номера):
7204B.TBP, 7204BG
Исполнения 7204 FAG
- 7204-B-TVP-UO FAG 1 351,85 ₽
- 7204-B-XL-TVP FAG 719,15 ₽
- 7204-B-XL-2RS-TVP-UO FAG 5 039,75 ₽
- 7204B.TVP.P5.UL FAG 2 680,90 ₽
Тот же размер 20×47×14 мм
- 7204B Rollway 296,40 ₽
- 7204CDGB/P4A SKF 11 853,15 ₽
- 7204CDG/HCP4AG7 SKF 29 666,60 ₽
- 7204C G1 U J74 SNR 3 679,35 ₽
- 7204CG GN P4 NTN 4 199,95 ₽
- 7204CTRSULP3 NSK 5 183,20 ₽
- 7204CTYNP5 NSK 2 595,40 ₽
- 7204 NTN 634,60 ₽
Соседние размеры серии 72
- 7202-B-2RS-TVP FAG 15×35×11 мм 3 101,75 ₽
- 7203-B-2RS-TVP FAG 17×40×12 мм 3 277,50 ₽
- 7205-B-TVP-UA FAG 25×52×15 мм 1 481,05 ₽
- 7206B.JP FAG 30×62×16 мм 993,70 ₽
Ещё в разделе «Шариковые подшипники»
- 7204A5TRDUMP3 NSK 20×47×28 мм 8 709,60 ₽
- 7204ACD/P4ADBC SKF 20×47×28 мм 24 529 ₽
- 7204ACD/P4ADGA SKF 20×47×28 мм 24 117,65 ₽
- 7204ATYNDFMP5 NSK 20×47×28 мм 6 156,95 ₽
Описание
Подшипник радиально-упорный шариковый 7204-B-TVP-UA представляет собой высокоточный элемент для восприятия комбинированных нагрузок. Он разработан для обеспечения стабильной работы узлов, где требуется одновременное восприятие радиальных и осевых сил. Эта серия подшипников отличается надежностью и эффективностью в сложных условиях эксплуатации.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 20 мм |
| Внешний диаметр | 47 мм |
| Ширина | 14 мм |
| Тип | Радиально-упорный шариковый |
| Угол контакта | 40° (B) |
| Материал сепаратора | Полиамид (TVP) |
| Исполнение | Универсальное (UA) |
| Производитель | FAG |
Конструктивные особенности
Конструкция подшипника 7204-B-TVP-UA включает в себя ряд особенностей, определяющих его функциональность и надежность. Обозначение 7204 указывает на принадлежность к серии радиально-упорных шариковых подшипников с определенными геометрическими параметрами, способных воспринимать комбинированные нагрузки. Индекс «B» обозначает угол контакта 40 градусов, что оптимизирует подшипник для восприятия значительных осевых нагрузок в одном направлении, наряду с радиальными. Сепаратор из полиамида (TVP) способствует снижению массы, уменьшению трения и шума, а также позволяет работать на высоких скоростях. Это повышает общую эффективность и срок службы узла. Литера «UA» указывает на универсальное исполнение, позволяющее монтировать подшипники парами в различных конфигурациях – тандемной, О-образной или Х-образной – без необходимости подбора по группам. Это обеспечивает высокую жесткость подшипникового узла и точность позиционирования вала.
Применение
Радиально-упорные шариковые подшипники серии 7204-B-TVP-UA находят широкое применение в различных отраслях промышленности. Их используют в высокоточных шпинделях металлообрабатывающих станков, где критична точность вращения и жесткость узла. Также они востребованы в насосном оборудовании, компрессорах, редукторах и коробках передач, где требуется эффективное восприятие как радиальных, так и осевых нагрузок. Применение этих подшипников распространено в сельскохозяйственной технике, полиграфическом оборудовании и других механизмах, работающих в условиях переменных нагрузок и высоких скоростей.
Производитель
Подшипник произведен компанией FAG, одним из мировых лидеров в разработке и производстве подшипниковой продукции. Продукция FAG известна своим высоким качеством, инновационными технологиями и строгим контролем на всех этапах производства, что обеспечивает надежность и долговечность изделий.
