Размерная схема по реальным размерам. Фото уточняйте у менеджера.

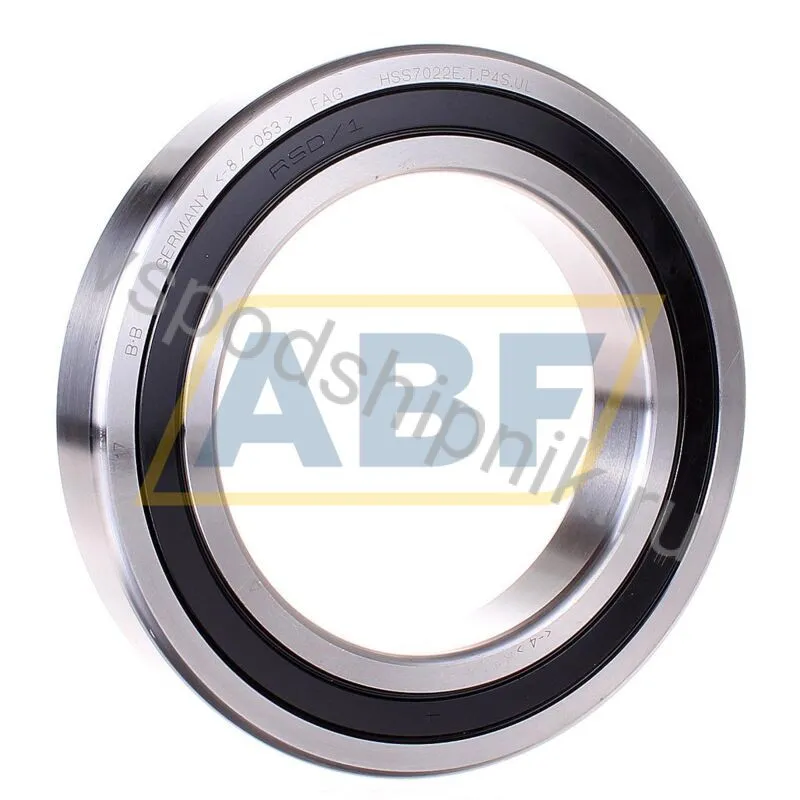

Подшипник HSS7022E.T.P4S.UL FAG
- Внутр. d110 мм
- Наруж. D170 мм
- Ширина B28 мм
| Уплотнение | 2RU — два уплотнения / бесконтактный тип |
|---|---|
| Сепаратор | TB — из армированного волокна |
| Класс точности | P4S (выше P4) |
| Смазка | Стандартная смазка |
| Угол контакта | 25 градусов |
| Вес, кг | 2.28 |
Характеристики
| Уплотнение | 2RU — два уплотнения / бесконтактный тип |
|---|---|
| Сепаратор | TB — из армированного волокна |
| Класс точности | P4S (выше P4) |
| Смазка | Стандартная смазка |
| Угол контакта | 25 градусов |
| Вес, кг | 2.28 |
| Наружный диаметр D, мм | 170 |
|---|---|
| Внутренний диаметр d, мм | 110 |
| Осевой зазор / преднатяг | UL — универсальная конструкция для парной установки, пара подшипников имеет небольшой предварительный натяг в схемах O и X. |
| Парное исполнение | G — универсальное, для парной установки |
| Ширина B, мм | 28 |
Расшифровка обозначения HSS7022E.T.P4S.UL
| Тип | Шариковый радиально-упорный однорядный |
|---|---|
| Префикс HSS | Префикс производителя |
| Серия | 70 |
| Внутренний диаметр по коду | 110 мм |
| E | Угол контакта 25° |
| T | Текстильная ламинированная фенольная смола, направляющая по наружному кольцу. Клетка пригодна для длительной эксплуатации при температуре до 100°С. |
| P4 | Класс точности 4 (прецизионный) |
| S | Код производителя — уточните у менеджера |
| UL | Одиночный подшипник, универсальный, легкая предварительная нагрузка |
| P4S | Граничные размеры ISO 4, Abec-7, точность хода ISO 2, Abec-9 |
| Производитель | FAG |
Расшифровка по правилам ISO и данным производителя. У разных брендов часть суффиксов отличается — размеры и исполнение смотрите в характеристиках. Открыть в сервисе расшифровки →
Тот же размер 110×170×28 мм
- S6022C TA P4 UL GMN Paul Müller Industrie 26 947,70 ₽
- S7022ACDGA/P4A SKF 40 749,30 ₽
- 110BER10STSUELP3 NSK 41 419,05 ₽
- 6022 2NS C3 Nachi 3 971 ₽
- 6022-2RS1/C3 SKF 6 667,10 ₽
- 6022-2RS1 SKF 6 256,70 ₽
- 6022 2RS C3 FSY 928,15 ₽
- 6022 2RS C3 Rollway 2 450,05 ₽
Соседние размеры серии HSS70
- HSS7015-C-T-P4S-DUL FAG 75×115×40 мм 50 533,35 ₽
- HSS7016-C-T-P4S-UL FAG 80×125×22 мм 21 733,15 ₽
Ещё в разделе «Шариковые подшипники»
- HSS71906C.T.P4S.UL FAG 30×47×9 мм 6 750,70 ₽
- HSS71907-C-T-P4S-UL FAG 35×55×10 мм 7 129,75 ₽
- HSS71909C.T.P4S.UL FAG 45×68×12 мм 10 527,90 ₽
- HSS71910C.T.P4S.H136.DUL FAG 50×72×24 мм 25 708,90 ₽
Описание
Этот высокоточный радиально-упорный шариковый подшипник предназначен для самых требовательных применений. Он обеспечивает исключительную жесткость, высокую скорость вращения и минимальное биение, что критически важно для прецизионного оборудования. Его конструкция гарантирует надежную работу в условиях высоких нагрузок и скоростей.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 22 мм |
| Внешний диаметр | 47 мм |
| Ширина | 12 мм |
| Тип | Радиально-упорный шариковый |
| Угол контакта | 25° |
| Класс точности | P4S (суперпрецизионный) |
| Конструкция | Универсальное исполнение (UL) |
| Материал сепаратора | Фенольная смола (T) |
| Производитель | FAG |
Конструктивные особенности
Обозначение HSS7022E.T.P4S.UL расшифровывает ключевые характеристики этого подшипника. Серия HSS7022 указывает на высокоскоростной шпиндельный подшипник с внутренним диаметром 22 мм. Символ "E" означает оптимизированную внутреннюю геометрию, разработанную для повышения скорости вращения и несущей способности, что позволяет подшипнику эффективно работать в динамичных условиях. Буква "T" обозначает использование сепаратора из фенольной смолы, который характеризуется низким коэффициентом трения, отличной стабильностью при высоких температурах и сниженным уровнем шума и вибрации. Это способствует более плавной и тихой работе на высоких оборотах.
Класс точности P4S является одним из самых высоких стандартов, обеспечивая минимальные допуски и исключительную точность вращения, что критически важно для прецизионных станков. Суффикс "UL" указывает на универсальное исполнение, позволяющее устанавливать подшипники в комплектах (тандем, спина к спине, лицом к лицу) без необходимости подбора или использования прокладок. Это упрощает монтаж и гарантирует заданный предварительный натяг, обеспечивая стабильную жесткость и производительность системы.
Применение
Данный подшипник находит широкое применение в оборудовании, где требуется максимальная точность и высокая скорость вращения. Он идеально подходит для шпинделей металлообрабатывающих станков с ЧПУ, шлифовальных, фрезерных и токарных станков. Также его используют в высокоскоростных двигателях, прецизионных измерительных приборах, стоматологическом оборудовании и других механизмах, где критически важна жесткость, минимальное биение и долговечность при интенсивной эксплуатации.
Производитель
Подшипник произведен компанией FAG, одним из мировых лидеров в производстве подшипниковой продукции. FAG, входящая в состав группы Schaeffler, известна своими инновационными решениями и строжайшими стандартами качества, что гарантирует надежность и долговечность продукции, разработанной с применением передовых инженерных технологий.
