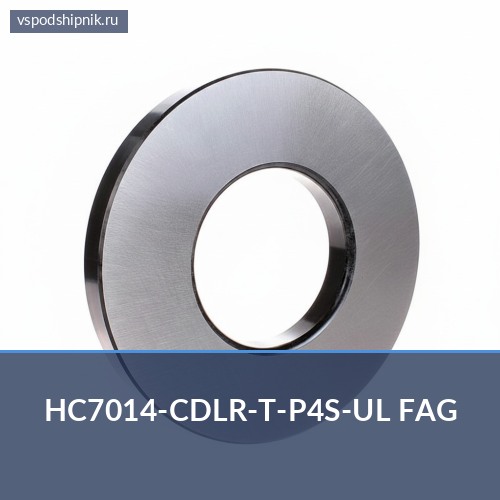

Размерная схема по реальным размерам. Фото уточняйте у менеджера.
Подшипник HC7014-CDLR-T-P4S-UL FAG
- Внутр. d70 мм
- Наруж. D110 мм
- Ширина B20 мм
| Уплотнение | Открытый, без уплотнений |
|---|---|
| Сепаратор | TB — из армированного волокна |
| Класс точности | P4S (выше P4) |
| Смазка | ДЛР |
| Угол контакта | 15 градусов |
| Вес, кг | 0.61 |
Характеристики
| Уплотнение | Открытый, без уплотнений |
|---|---|
| Сепаратор | TB — из армированного волокна |
| Класс точности | P4S (выше P4) |
| Смазка | ДЛР |
| Угол контакта | 15 градусов |
| Вес, кг | 0.61 |
| Наружный диаметр D, мм | 110 |
|---|---|
| Внутренний диаметр d, мм | 70 |
| Осевой зазор / преднатяг | UL — универсальная конструкция для парной установки, пара подшипников имеет небольшой предварительный натяг в схемах O и X. |
| Парное исполнение | G — универсальное, для парной установки |
| Ширина B, мм | 20 |
Расшифровка обозначения HC7014-CDLR-T-P4S-UL
| Тип | Шариковый радиально-упорный однорядный |
|---|---|
| Префикс HC | Префикс производителя |
| Серия | 70 |
| Внутренний диаметр по коду | 70 мм |
| CDLR | Код производителя — уточните у менеджера |
| T | Текстильная ламинированная фенольная смола, направляющая по наружному кольцу. Клетка пригодна для длительной эксплуатации при температуре до 100°С. |
| P4 | Класс точности 4 (прецизионный) |
| S | Угол контакта 15° или 17° |
| UL | Одиночный подшипник, универсальный, легкая предварительная нагрузка |
| P4S | Граничные размеры ISO 4, Abec-7, точность хода ISO 2, Abec-9 |
| DLR | Прямая смазка, встроенное уплотнительное кольцо |
| Производитель | FAG |
Расшифровка по правилам ISO и данным производителя. У разных брендов часть суффиксов отличается — размеры и исполнение смотрите в характеристиках. Открыть в сервисе расшифровки →
Тот же размер 70×110×20 мм
- HC7014E.2RSD.T.P4S.UL SNFA 35 232,65 ₽
- B7014-C-T-P4S-UL FAG 14 030,55 ₽
- HS7014-C-T-P4S-K5-UL FAG 23 722,45 ₽
- HC7014C.T.P4S.UL FAG
- B7014X4 TA UL EP7 RHP 9 774,55 ₽
Ещё в разделе «Шариковые подшипники»
- HC7013-C-T-P4S-DUL FAG 65×100×36 мм 63 098,05 ₽
- HC71910C.T.P4S.UL SLF Fraureuth 50×72×12 мм 11 303,10 ₽
- HC7013-E-DLR-T-P4S-UL FAG 65×100×18 мм
Описание
Высокоточный радиально-упорный шариковый подшипник HC7014-CDLR-T-P4S-UL FAG разработан для применения в оборудовании, требующем исключительной точности и жесткости. Он обеспечивает стабильную работу при высоких скоростях вращения и минимальное тепловыделение. Эта модель идеально подходит для ответственных узлов, где критически важна надежность и производительность.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 70 мм |
| Внешний диаметр | 110 мм |
| Ширина | 20 мм |
| Тип | Радиально-упорный шариковый |
| Угол контакта | 15° |
| Класс точности | P4S |
| Материал сепаратора | Фенольный |
| Предварительный натяг | Легкий (UL) |
| Производитель | FAG |
Конструктивные особенности
Обозначение HC7014-CDLR-T-P4S-UL FAG содержит ключевую информацию о конструкции подшипника. Префикс "HC" указывает на высокоточное исполнение, что гарантирует минимальные допуски и высокую стабильность работы. Цифры "7014" определяют основные геометрические параметры: внутренний диаметр 70 мм, внешний диаметр 110 мм и ширину 20 мм. Индекс "CD" означает угол контакта 15 градусов, что оптимально для восприятия комбинированных нагрузок и обеспечения высокой осевой жесткости.
Буква "T" в обозначении указывает на использование сепаратора из фенольной смолы (текстолита), который отличается легкостью, высокой прочностью и отличными антифрикционными свойствами, что способствует снижению трения и тепловыделения при высоких скоростях. "P4S" обозначает сверхвысокий класс точности, превосходящий стандартный P4, что критично для шпинделей станков и другого прецизионного оборудования. Суффикс "UL" указывает на универсальное исполнение для парной установки с легким предварительным натягом, обеспечивающим оптимальную жесткость и точность.
Применение
Данный высокоточный подшипник находит широкое применение в оборудовании, где требуется исключительная точность вращения и высокая жесткость узлов. Он незаменим в шпинделях металлообрабатывающих и деревообрабатывающих станков, включая фрезерные, токарные и шлифовальные станки. Также используется в высокоскоростных приводах, прецизионных измерительных приборах, робототехнике и другом оборудовании, где малейшие отклонения могут негативно сказаться на качестве конечной продукции или точности операций.
Производитель
Подшипник произведен компанией FAG, которая является частью международной группы Schaeffler. FAG — это признанный мировой лидер в производстве высокоточных подшипников и компонентов для машиностроения, известный своими инновационными решениями и строгим контролем качества продукции.
