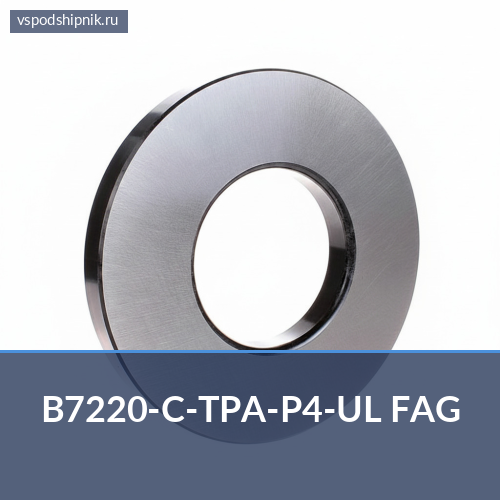

Подшипник B7220-C-TPA-P4-UL FAG — 100×180×34 мм
| Модель | B7220-C-TPA-P4-UL FAG |
| UL | Одиночный подшипник, универсальный, легкая предварительная нагрузка |
| Вес (кг) | 3.21 |
| ДТС | Текстильная ламинированная фенольная смола, серия B718, с направляющими по наружному кольцу |
| Осевой внутренний зазор/предварительная нагрузка | UL — универсальная конструкция для парной установки, пара подшипников имеет небольшой предварительный натяг в схемах O и X. |
| П4 | Точность размеров и хода в соответствии с классом допуска 4 ISO (более точность, чем P5)-Abec-7 |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Подшипник B7220-C-TPA-P4-UL FAG представляет собой высокоточный радиально-упорный шариковый подшипник, разработанный для работы в условиях высоких скоростей и нагрузок. Его конструкция обеспечивает исключительную жесткость и точность вращения, что делает его незаменимым элементом в ответственном оборудовании.
| Параметр | Значение |
|---|---|
| Тип подшипника | Радиально-упорный шариковый |
| Внутренний диаметр (d) | 100 мм |
| Внешний диаметр (D) | 180 мм |
| Ширина (B) | 34 мм |
| Контактный угол | 15° |
| Материал сепаратора | Полиамид (TPA) |
| Класс точности | P4 (ISO 4) |
| Предварительный натяг | Легкий (UL) |
| Производитель | FAG |
Конструктивные особенности
Подшипник B7220-C-TPA-P4-UL FAG является однорядным радиально-упорным шариковым подшипником с внутренним диаметром 100 мм, предназначенным для восприятия комбинированных нагрузок. Литера "C" указывает на контактный угол 15 градусов, что оптимизирует подшипник для восприятия высоких осевых нагрузок в одном направлении, сохраняя при этом хорошую способность к работе на высоких скоростях. Индекс "TPA" обозначает цельный сепаратор из армированного стекловолокном полиамида, центрируемый по наружному кольцу. Такие сепараторы способствуют снижению веса, трения и шума, а также повышению допустимой скорости. Класс точности "P4" (ISO 4) гарантирует высокую точность изготовления, что критично для приложений, требующих минимального биения. Обозначение "UL" указывает на универсальное исполнение для парного монтажа с легким предварительным натягом, обеспечивая оптимальное распределение нагрузки и жесткость системы при установке в паре.
Применение
Благодаря своим высоким эксплуатационным характеристикам, подшипник B7220-C-TPA-P4-UL FAG широко используется в машиностроении. Он находит применение в высокоскоростных шпинделях металлообрабатывающих станков, где критична точность и стабильность вращения. Также эти подшипники устанавливаются в прецизионных редукторах, компрессорах, насосах и другом оборудовании, требующем высокой надежности и способности работать в условиях значительных нагрузок и скоростей. Их характеристики позволяют обеспечить долгий срок службы и стабильную работу механизмов.
Производитель
Подшипник произведен компанией FAG, которая является частью международной группы Schaeffler. FAG — это признанный мировой лидер в производстве подшипников и компонентов для машиностроения, известный своими инновационными решениями и строгим контролем качества.
Расшифровка обозначения B7220-C-TPA-P4-UL FAG
| P4 | прецизионный класс точности |
| UL | парная установка с лёгким преднатягом |
Технические характеристики
| Внутренний Ø (d) | 100 мм (3.937″) |
| Наружный Ø (D) | 180 мм (7.0866″) |
| Ширина (B) | 34 мм (1.3386″) |
| Масса | 3.21 кг |
| Осевой внутренний зазор/предварительная нагрузка | UL — универсальная конструкция для парной установки, пара подшипников имеет небольшой предварительный натяг в схемах O и X. |
| Смазка | Стандартная смазка |
| Сопряжение | G – Универсальное сопряжение |
| Сепаратор | TB – клетка из жесткого волокна |
| Класс точности | P4 |
| Уплотнение | открытый (без уплотнения) |
| Угол контакта | 15 градусов |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для B7220-C-TPA-P4-UL FAG.
Аналоги и взаимозаменяемость
Также известен как (OEM / кросс-номера разных производителей):
7220CDGA/P4A
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Цилиндрический роликовый подшипник однорядный NU220W C3 NSK
- Цилиндрический роликовый подшипник однорядный NU220ETC3 NSK
- Цилиндрический роликовый подшипник однорядный NU220.EG15 SNR
- Цилиндрический роликовый подшипник однорядный NU220WC3 NSK
- Цилиндрический роликовый подшипник однорядный NJ220ET NSK
- Цилиндрический роликовый подшипник однорядный NJ220E G15 SNR
- Цилиндрический роликовый подшипник однорядный NU220ET C3 NSK
- Цилиндрический роликовый подшипник однорядный NJ220W NSK
- Цилиндрический роликовый подшипник N N220 SKF
- Цилиндрический роликовый подшипник NU NU220ECJ/C3 SKF
Вопросы и ответы
Какие посадочные размеры у B7220-C-TPA-P4-UL FAG?
Внутренний диаметр (d) — 100 мм (3.937″), наружный диаметр (D) — 180 мм (7.0866″), ширина (B) — 34 мм (1.3386″).
Какое уплотнение у B7220-C-TPA-P4-UL FAG?
Тип уплотнения: открытый (без уплотнения).
Какой класс точности у B7220-C-TPA-P4-UL FAG?
Класс точности — P4.
Сколько весит B7220-C-TPA-P4-UL FAG?
Масса — 3.21 кг.
Чем заменить B7220-C-TPA-P4-UL FAG, какие аналоги?
B7220-C-TPA-P4-UL FAG также известен как: 7220CDGA/P4A. Взаимозаменяемые позиции того же типоразмера — в разделе «Аналоги и взаимозаменяемость».
Применяемость
B7220-C-TPA-P4-UL FAG применяется в узлах общепромышленного и общемашиностроительного назначения.
- Промышленные приводы и конвейерные системы
- Металлообрабатывающие станки и оборудование
- Насосное и вентиляционное оборудование
- Сельскохозяйственная и специальная техника
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
