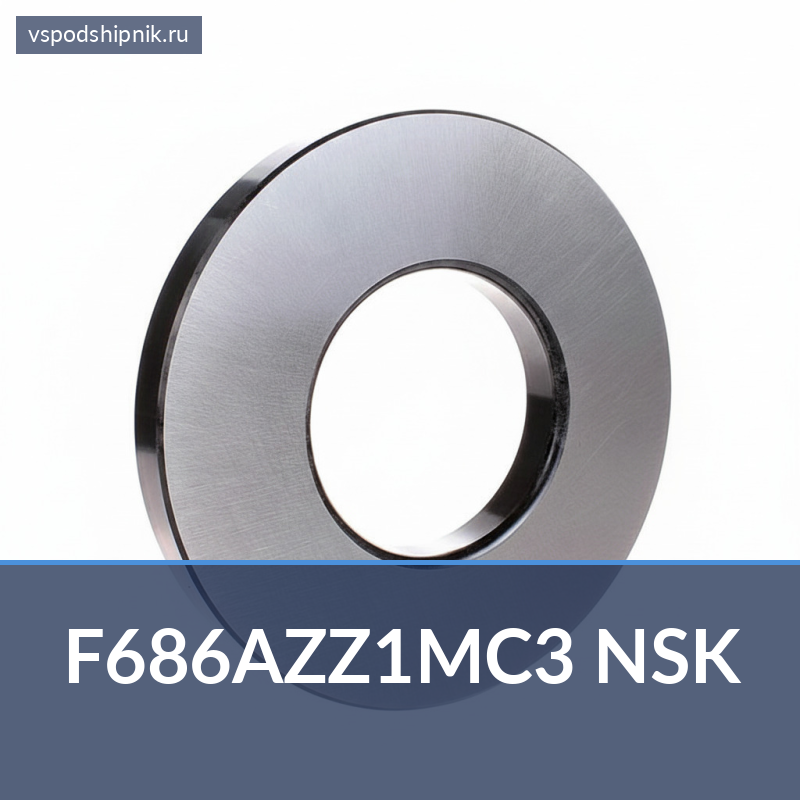

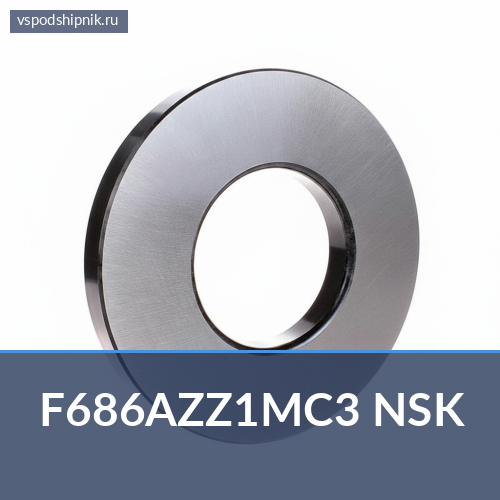

Миниатюрный шариковый подшипник F686AZZ1MC3 NSK — 6×13×5 мм
| Модель | F686AZZ1MC3 NSK |
| MC3 | Обновление Нормальный зазор, мин. 5 ~ Макс. 10 мкм |
| А | Внутренний дизайн отличается от стандартного |
| Вес (кг) | 0.001 |
| Внешняя модификация | F - Фланец |
| ЕАН | 00029176593796 |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Миниатюрный шариковый подшипник F686AZZ1MC3 NSK представляет собой высокоточный компонент, разработанный для применения в условиях ограниченного пространства. Он оснащен защитными шайбами с обеих сторон, что обеспечивает надежную защиту от загрязнений. Увеличенный радиальный зазор C3 способствует стабильной работе при повышенных температурах или неточностях монтажа.
| Параметр | Значение |
|---|---|
| Тип подшипника | Миниатюрный шариковый радиальный |
| Внутренний диаметр (d) | 6 мм |
| Внешний диаметр (D) | 13 мм |
| Ширина (B) | 5 мм |
| Наличие фланца | Да |
| Защитные уплотнения | ZZ (две металлические шайбы) |
| Радиальный зазор | C3 (увеличенный) |
| Производитель | NSK |
Конструктивные особенности
Миниатюрный шариковый подшипник F686AZZ1MC3 NSK обладает рядом конструктивных особенностей, делающих его оптимальным выбором для прецизионных механизмов. Индекс "F" в обозначении указывает на наличие фланца на внешнем кольце, который значительно упрощает монтаж и обеспечивает точное осевое позиционирование подшипника в корпусе, предотвращая его смещение. Обозначение "686" относится к серии миниатюрных радиальных шариковых подшипников, известных своей компактностью и способностью выдерживать высокие скорости вращения, а также радиальные и умеренные осевые нагрузки.
Символы "ZZ" после номера серии обозначают наличие двух металлических защитных шайб, установленных с обеих сторон подшипника. Эти шайбы эффективно предотвращают проникновение пыли, грязи и других посторонних частиц во внутреннюю полость подшипника, одновременно удерживая смазку внутри. Это существенно продлевает срок службы компонента, особенно в условиях загрязненной среды. Индекс "C3" указывает на увеличенный радиальный внутренний зазор. Такой зазор необходим для компенсации теплового расширения деталей при работе на высоких скоростях или при значительных температурных перепадах, а также для обеспечения стабильной работы при использовании с натягом или при наличии небольших несоосностей вала и корпуса.
Применение
Благодаря своим компактным размерам и высокой точности, миниатюрный шариковый подшипник F686AZZ1MC3 находит широкое применение в различных отраслях. Он незаменим в прецизионных механизмах, таких как медицинское и лабораторное оборудование, стоматологические инструменты, а также в оптических приборах и системах автоматизации. Этот тип подшипников часто используется в небольших электродвигателях, робототехнике, дронах, моделях и компьютерной периферии, где требуется надежная работа при высоких скоростях и минимальных габаритах. Его защитные свойства и увеличенный зазор обеспечивают стабильность даже в требовательных условиях эксплуатации.
Производитель
Производителем данного подшипника является NSK — один из ведущих мировых производителей подшипниковой продукции. Компания NSK известна своими инновационными разработками, высоким качеством материалов и строгим контролем на всех этапах производства, что гарантирует долговечность и надежность выпускаемых компонентов.
Технические характеристики
| Внутренний Ø (d) | 6 мм (0.2362″) |
| Наружный Ø (D) | 13 мм (0.5118″) |
| Ширина (B) | 5 мм (0.1969″) |
| Масса | 0.001 кг |
| Внешняя модификация | F - Фланец |
| Отверстие | C – Цилиндрическое отверстие |
| Радиальный зазор | C3 (увеличенный) |
| Смазка | Стандартная смазка |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | S — стальная или стандартная клетка |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | 2Z1 |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 8338-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для F686AZZ1MC3 NSK.
Аналоги и взаимозаменяемость
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Шариковый подшипник W628/6-2Z SKF
- Шариковый подшипник S686.2ZR FAG
- Миниатюрный шариковый подшипник 686.2ZR FAG
- Миниатюрный шариковый подшипник 686ZZ INA
- Шариковый подшипник 686H ZZ INA
- Шариковый подшипник 686H 2Z HLA INA
- Миниатюрный шариковый подшипник 686-2Z-HLC INA
- Подшипник шариковый радиальный однорядный 686 2RS FSY
- Подшипник шариковый радиальный однорядный 686ZZ FSY
- Миниатюрный шариковый подшипник 686ZZ Neutral
Вопросы и ответы
Какие посадочные размеры у F686AZZ1MC3 NSK?
Внутренний диаметр (d) — 6 мм (0.2362″), наружный диаметр (D) — 13 мм (0.5118″), ширина (B) — 5 мм (0.1969″).
Какое уплотнение у F686AZZ1MC3 NSK?
Тип уплотнения: 2Z1.
Какой класс точности у F686AZZ1MC3 NSK?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у F686AZZ1MC3 NSK?
Радиальный зазор — C3 (увеличенный).
Сколько весит F686AZZ1MC3 NSK?
Масса — 0.001 кг.
Применяемость
F686AZZ1MC3 NSK — радиальный шариковый подшипник, самый универсальный тип для узлов с радиальной нагрузкой и высокой частотой вращения.
- Электродвигатели, генераторы и насосы
- Вентиляторы и системы кондиционирования
- Редукторы, конвейеры и транспортёры
- Металлообрабатывающие станки
- Сельскохозяйственная и бытовая техника
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
