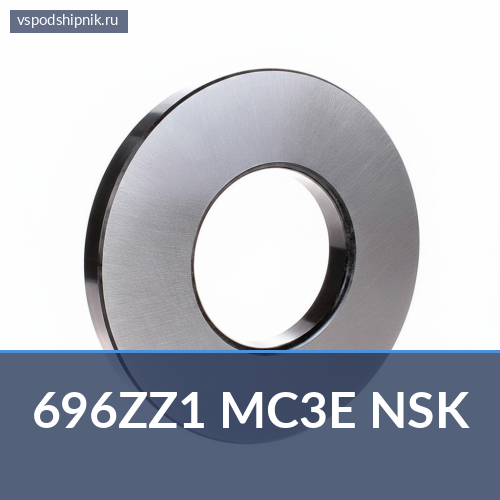

Миниатюрный шариковый подшипник 696ZZ1 MC3E NSK — 6×15×5 мм
| Модель | 696ZZ1 MC3E NSK |
| MC3 | Обновление Нормальный зазор, мин. 5 ~ Макс. 10 мкм |
| Вес (кг) | 0.0039 |
| Внешняя модификация | Без внешней модификации |
| ЗЗ1 | Два щитка из нержавеющей стали |
| Отверстие | C – Цилиндрическое отверстие |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Миниатюрный шариковый подшипник 696ZZ1 MC3E NSK представляет собой высокоточный компонент, разработанный для работы в условиях ограниченного пространства и высоких скоростей вращения. Он обеспечивает надежную поддержку вращающихся элементов, минимизируя трение и износ в механизмах. Эта модель оснащена двусторонними металлическими защитными шайбами и увеличенным радиальным зазором для оптимальной производительности.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 6 мм |
| Внешний диаметр | 15 мм |
| Ширина | 5 мм |
| Тип | Радиальный шариковый |
| Уплотнение | ZZ (двусторонние металлические шайбы) |
| Радиальный зазор | C3 (увеличенный) |
| Производитель | NSK |
Конструктивные особенности
Обозначение ZZ в маркировке подшипника 696ZZ1 MC3E NSK указывает на наличие двух металлических защитных шайб, расположенных с обеих сторон. Эти шайбы эффективно предотвращают попадание пыли и крупных частиц внутрь подшипника, а также помогают удерживать смазку, что значительно продлевает срок службы компонента в условиях умеренного загрязнения. Металлические шайбы обеспечивают меньшее трение по сравнению с резиновыми уплотнениями, что важно для высокоскоростных применений.
Индекс C3 (или MC3E в данном случае, что является специфическим обозначением NSK для увеличенного зазора) означает, что данный подшипник имеет увеличенный радиальный зазор. Это конструктивное решение позволяет компенсировать тепловое расширение вала и корпуса при работе в условиях повышенных температур, а также обеспечивает лучшую производительность при наличии небольших перекосов или вибраций. Увеличенный зазор также способствует более эффективному распределению смазки и снижению шума в определенных режимах работы.
Применение
Миниатюрные шариковые подшипники, такие как 696ZZ1 MC3E NSK, находят широкое применение в различных отраслях, где требуется высокая точность и компактность. Они используются в малогабаритных электродвигателях, прецизионных приборах, медицинском оборудовании, робототехнике, а также в офисной технике и модельном производстве. Их надежность и способность работать на высоких скоростях делают их идеальным выбором для ответственных узлов.
Производитель
NSK является одним из ведущих мировых производителей подшипников, известным своими инновационными технологиями и высоким качеством продукции. Компания специализируется на разработке и производстве прецизионных подшипников, которые отличаются долговечностью и надежностью в самых требовательных условиях эксплуатации.
Технические характеристики
| Внутренний Ø (d) | 6 мм (0.2362″) |
| Наружный Ø (D) | 15 мм (0.5906″) |
| Ширина (B) | 5 мм (0.1969″) |
| Масса | 0.004 кг |
| Внешняя модификация | Без внешней модификации |
| Отверстие | C – Цилиндрическое отверстие |
| Радиальный зазор | C3 (увеличенный) |
| Смазка | Стандартная смазка |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | S — стальная или стандартная клетка |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | 2Z1 |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 8338-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для 696ZZ1 MC3E NSK.
Аналоги и взаимозаменяемость
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Миниатюрный шариковый подшипник 696ZZ EZO
- Миниатюрный шариковый подшипник 696ZZ INA
- Миниатюрный шариковый подшипник F696ZZ INA
- Миниатюрный шариковый подшипник 696-2Z-HLC INA
- Миниатюрный шариковый подшипник 696.2RS FAG
- Миниатюрный шариковый подшипник 696.2Z FAG
- Подшипник шариковый радиальный однорядный 696-2Z-HLC FAG
- Миниатюрный шариковый подшипник 696 INA
- Миниатюрный шариковый подшипник 696 Neutral
- Миниатюрный шариковый подшипник 696ZZ Neutral
Вопросы и ответы
Какие посадочные размеры у 696ZZ1 MC3E NSK?
Внутренний диаметр (d) — 6 мм (0.2362″), наружный диаметр (D) — 15 мм (0.5906″), ширина (B) — 5 мм (0.1969″).
Какое уплотнение у 696ZZ1 MC3E NSK?
Тип уплотнения: 2Z1.
Какой класс точности у 696ZZ1 MC3E NSK?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у 696ZZ1 MC3E NSK?
Радиальный зазор — C3 (увеличенный).
Сколько весит 696ZZ1 MC3E NSK?
Масса — 0.004 кг.
Применяемость
696ZZ1 MC3E NSK — радиальный шариковый подшипник, самый универсальный тип для узлов с радиальной нагрузкой и высокой частотой вращения.
- Электродвигатели, генераторы и насосы
- Вентиляторы и системы кондиционирования
- Редукторы, конвейеры и транспортёры
- Металлообрабатывающие станки
- Сельскохозяйственная и бытовая техника
