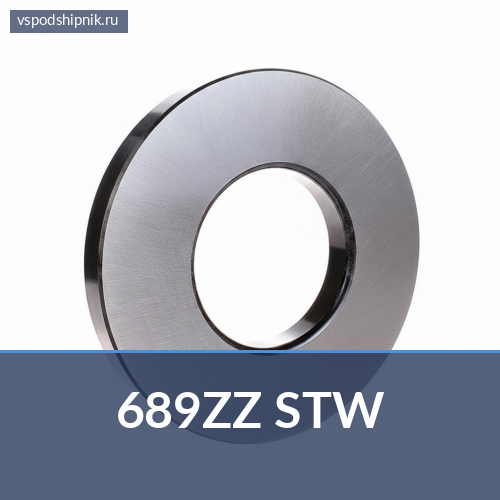

Миниатюрный шариковый подшипник 689ZZ STW — 9×17×5 мм
| Модель | 689ZZ STW |
| Вес (кг) | 0.004 |
| Внешняя модификация | Без внешней модификации |
| ЗЗ | Два металлических щита |
| Отверстие | C – Цилиндрическое отверстие |
| Радиальный внутренний люфт | Cn Нормальное внутреннее воспроизведение |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Миниатюрный шариковый подшипник 689ZZ STW предназначен для обеспечения плавного вращения и снижения трения в компактных механизмах. Эта модель является высокоточным компонентом, широко используемым в различных промышленных и бытовых устройствах. Его конструкция обеспечивает надежную защиту от внешних загрязнений.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 9 мм |
| Внешний диаметр | 17 мм |
| Ширина | 5 мм |
| Тип | Радиальный шариковый |
| Защита | ZZ (двусторонние металлические шайбы) |
| Серия | Миниатюрная |
| Производитель | STW |
Конструктивные особенности
Миниатюрный шариковый подшипник серии 689ZZ STW относится к категории радиальных шариковых подшипников, специально разработанных для работы в условиях ограниченного пространства. Обозначение "689" указывает на его принадлежность к особо тонкой серии, что позволяет интегрировать его в компактные узлы без ущерба для производительности. Индекс "ZZ" в маркировке обозначает наличие двух металлических защитных шайб, расположенных с обеих сторон подшипника. Эти шайбы надежно удерживают смазку внутри, предотвращая вытекание и одновременно защищая внутренние элементы от проникновения пыли, мелких частиц и других загрязнений из окружающей среды. Такая конструкция способствует увеличению срока службы изделия и поддержанию стабильной работы даже в условиях умеренной запыленности. Стальной сепаратор обеспечивает точное позиционирование шариков, способствуя равномерному распределению нагрузки и минимизации шума при вращении.
Применение
Данный миниатюрный подшипник находит широкое применение в высокоточных механизмах и устройствах, где требуется компактность и надежность. Его используют в электроинструментах, таких как небольшие дрели и граверы, в робототехнике для обеспечения движения манипуляторов, а также в измерительном оборудовании и медицинских приборах. Подшипник также востребован в моделестроении, производстве рыболовных катушек, вентиляторов, оптических приборов и других устройствах, где важна точность и долговечность работы небольших вращающихся узлов.
Производитель
Подшипник 689ZZ произведен компанией STW, известной своим подходом к производству компонентов для различных отраслей промышленности. Продукция STW ценится за стабильность характеристик и соответствие заявленным стандартам качества.
Расшифровка обозначения 689ZZ STW
| ZZ | две металлические защитные шайбы (обе стороны) |
Технические характеристики
| Внутренний Ø (d) | 9 мм (0.3543″) |
| Наружный Ø (D) | 17 мм (0.6693″) |
| Ширина (B) | 5 мм (0.1969″) |
| Масса | 0.004 кг |
| Внешняя модификация | Без внешней модификации |
| Отверстие | C – Цилиндрическое отверстие |
| Радиальный зазор | CN (нормальный) |
| Смазка | Стандартная смазка |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | S — стальная или стандартная клетка |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | ZZ/2Z — стальное уплотнение с двух сторон |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 8338-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для 689ZZ STW.
Аналоги и взаимозаменяемость
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Миниатюрный шариковый подшипник 628/9ZZ INA
- Миниатюрный шариковый подшипник 689ZZ FBJ
- Шариковый подшипник W628/9-2RS1 SKF
- Миниатюрный шариковый подшипник 689ZZ INA
- Миниатюрный шариковый подшипник 689-2Z-HLC INA
- Подшипник шариковый радиальный однорядный 689-2Z-HLN FAG
- Миниатюрный шариковый подшипник 689ZZ1MC3E PS2S NSK
- Шариковый подшипник W628/9-2Z SKF
- Миниатюрный шариковый подшипник 628/9-Z SKF
- Миниатюрный шариковый подшипник 628/9-2Z SKF
Вопросы и ответы
Какие посадочные размеры у 689ZZ STW?
Внутренний диаметр (d) — 9 мм (0.3543″), наружный диаметр (D) — 17 мм (0.6693″), ширина (B) — 5 мм (0.1969″).
Какое уплотнение у 689ZZ STW?
Тип уплотнения: ZZ/2Z — стальное уплотнение с двух сторон.
Какой класс точности у 689ZZ STW?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у 689ZZ STW?
Радиальный зазор — CN (нормальный).
Сколько весит 689ZZ STW?
Масса — 0.004 кг.
Применяемость
689ZZ STW — радиальный шариковый подшипник, самый универсальный тип для узлов с радиальной нагрузкой и высокой частотой вращения.
- Электродвигатели, генераторы и насосы
- Вентиляторы и системы кондиционирования
- Редукторы, конвейеры и транспортёры
- Металлообрабатывающие станки
- Сельскохозяйственная и бытовая техника
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
Гарантия качества
Компания Vspodshipnik является официальным дистрибьютором ведущих мировых производителей приводных ремней и подшипников.
- 100% оригинальная продукция — мы работаем напрямую с производителями и авторизованными поставщиками
- Сертификаты и паспорта качества — предоставляем по запросу на каждую партию товара
- Гарантия на продукцию — в соответствии с условиями производителя
- Возврат и обмен — в течение 14 дней при сохранении товарного вида
- Техническая поддержка — наши инженеры помогут с подбором и заменой
Продукция соответствует требованиям технических регламентов Таможенного союза и имеет необходимые разрешительные документы.
