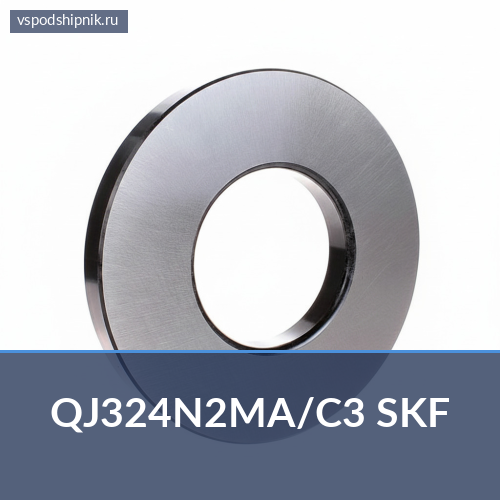

Четырёхточечный шариковый подшипник QJ324N2MA/C3 SKF — 120×260×55 мм
| Модель | QJ324N2MA/C3 SKF |
| Вес (кг) | 15.7 |
| Внешняя модификация | N2 – 2 Стопорная канавка на наружном кольце |
| ЕАН | 7316571072067 |
| МА | Направляющая латунного сепаратора с помощью наружного кольца |
| Н2 | Два установочных паза (выемки), расположенные под углом 180° друг от друга, на боковой поверхности большого наружного кольца |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Четырёхточечный шариковый подшипник QJ324N2MA/C3 SKF разработан для работы с комбинированными нагрузками, сочетая радиальные и осевые силы в обоих направлениях. Его уникальная конструкция обеспечивает высокую жёсткость и точность вращения в различных промышленных агрегатах. Этот тип подшипников идеально подходит для условий, где требуется надёжность при ограниченном пространстве.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 120 мм |
| Внешний диаметр | 260 мм |
| Ширина | 55 мм |
| Тип | Четырёхточечный шариковый |
| Радиальный зазор | C3 (увеличенный) |
| Сепаратор | Латунный, центрируемый по наружному кольцу |
| Особенности | Два стопорных паза на одном кольце |
| Производитель | SKF |
Конструктивные особенности
Обозначение QJ указывает на четырёхточечный контакт шариков с беговыми дорожками. Эта особенность позволяет подшипнику эффективно воспринимать комбинированные нагрузки, включающие осевые силы в обоих направлениях, а также радиальные. Такая конструкция делает его универсальным решением для узлов, где направление осевой нагрузки может меняться или где требуется компактность и высокая несущая способность в ограниченном пространстве.
Суффикс N2MA расшифровывается как наличие двух стопорных пазов на одном из колец, что упрощает монтаж и фиксацию подшипника в корпусе. MA обозначает массивный латунный сепаратор, который центрируется по наружному кольцу. Латунные сепараторы отличаются высокой прочностью, износостойкостью и способностью работать при повышенных температурах, что критично для тяжёлых режимов эксплуатации. Индекс C3 обозначает увеличенный радиальный внутренний зазор, необходимый для компенсации теплового расширения компонентов при высоких рабочих температурах или при наличии посадок с натягом, предотвращая чрезмерные напряжения и преждевременный износ.
Применение
Четырёхточечные шариковые подшипники QJ324N2MA/C3 SKF находят широкое применение в тяжёлом машиностроении. Они используются в редукторах, компрессорах, насосах, подъёмно-транспортном оборудовании, а также в различных промышленных приводах, где требуется высокая несущая способность и надёжность при изменяющихся нагрузках. Их способность выдерживать комбинированные нагрузки делает их незаменимыми в условиях, где другие типы подшипников могут быть менее эффективны, обеспечивая стабильную и долговечную работу.
Производитель
Подшипник QJ324N2MA/C3 произведён компанией SKF, одним из мировых лидеров в области разработки и производства подшипниковой продукции. Продукция SKF известна своим высоким качеством, инновационными технологиями и строгим контролем на всех этапах производства, что гарантирует надёжность и долговечность компонентов в самых требовательных промышленных применениях.
Расшифровка обозначения QJ324N2MA/C3 SKF
| MA | массивный латунный сепаратор (центрируется по наружному кольцу) |
| C3 | радиальный зазор больше нормального (CN) |
Технические характеристики
| Внутренний Ø (d) | 120 мм (4.7244″) |
| Наружный Ø (D) | 260 мм (10.2362″) |
| Ширина (B) | 55 мм (2.1654″) |
| Масса | 15.7 кг |
| Внешняя модификация | N2 – 2 Стопорная канавка на наружном кольце |
| Радиальный зазор | C3 (увеличенный) |
| Разъем Внутреннее кольцо/Наружное кольцо | Разъемное внутреннее кольцо |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | MA — латунный сепаратор, центрированный по внешнему кольцу |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | открытый (без уплотнения) |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 8338-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для QJ324N2MA/C3 SKF.
Аналоги и взаимозаменяемость
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Цилиндрический роликовый подшипник NU NU324ECJ/C3 SKF
- Цилиндрический роликовый подшипник NU NU324ECM/C3 SKF
- Цилиндрический роликовый подшипник NJ NJ324-E-TVP2 FAG
- Цилиндрический роликовый подшипник NU NU324-E-TVP2-C3 FAG
- Цилиндрический роликовый подшипник N N324-E-M1 FAG
- Цилиндрический роликовый подшипник NU NU324E.M1.C4.F1 FAG
- Цилиндрический роликовый подшипник NUP NUP324E.M1 FAG
- Цилиндрический роликовый подшипник NUP324-E-XL-M1A-C3 FAG
- Цилиндрический роликовый подшипник N N324M.C3 FAG
- Цилиндрический роликовый подшипник NJ NJ324-E-M1-C3 FAG
Вопросы и ответы
Каков типоразмер QJ324N2MA/C3 SKF (d×D×B)?
Внутренний диаметр (d) — 120 мм (4.7244″), наружный диаметр (D) — 260 мм (10.2362″), ширина (B) — 55 мм (2.1654″).
Какое уплотнение у QJ324N2MA/C3 SKF?
Тип уплотнения: открытый (без уплотнения).
Какой класс точности у QJ324N2MA/C3 SKF?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у QJ324N2MA/C3 SKF?
Радиальный зазор — C3 (увеличенный).
Сколько весит QJ324N2MA/C3 SKF?
Масса — 15.7 кг.
Применяемость
QJ324N2MA/C3 SKF — радиальный шариковый подшипник, самый универсальный тип для узлов с радиальной нагрузкой и высокой частотой вращения.
- Электродвигатели, генераторы и насосы
- Вентиляторы и системы кондиционирования
- Редукторы, конвейеры и транспортёры
- Металлообрабатывающие станки
- Сельскохозяйственная и бытовая техника
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
