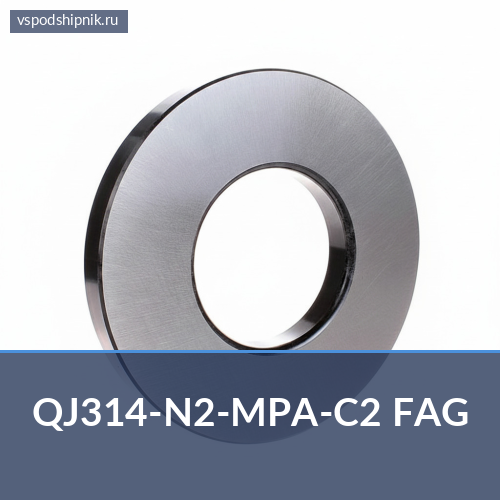

Четырёхточечный шариковый подшипник QJ314-N2-MPA-C2 FAG — 70×150×35 мм
| Модель | QJ314-N2-MPA-C2 FAG |
| Вес (кг) | 3.15 |
| Внешняя модификация | N2 – 2 Стопорная канавка на наружном кольце |
| МПА | Механизированная латунная клетка оконного типа; Наведение по внешнему кольцу (корпус) |
| Н2 | Два установочных паза (выемки), расположенные под углом 180° друг от друга в одной боковой поверхности наружного кольца или шайбе корпуса |
| Радиальный внутренний люфт | C2 Внутренний люфт (меньше Cn) |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Четырёхточечный шариковый подшипник QJ314-N2-MPA-C2 FAG разработан для восприятия комбинированных нагрузок, действующих в обоих осевых направлениях, а также радиальных нагрузок. Его уникальная конструкция позволяет эффективно работать в условиях ограниченного пространства и высоких требований к точности.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 70 мм |
| Внешний диаметр | 150 мм |
| Ширина | 35 мм |
| Тип | Четырёхточечный шариковый |
| Радиальный зазор | C2 (уменьшенный) |
| Материал сепаратора | Латунь (MPA) |
| Особенности наружного кольца | N2 (два паза) |
| Производитель | FAG |
Конструктивные особенности
Особенность четырёхточечного шарикового подшипника заключается в его способности воспринимать как радиальные, так и осевые нагрузки в обоих направлениях, что делает его универсальным решением для многих применений. Контакт шариков с дорожками качения происходит в четырех точках, обеспечивая высокую жесткость и точность вращения. Такая конструкция также позволяет экономить пространство, так как один такой подшипник может заменить два однорядных радиально-упорных подшипника.Индекс N2 в обозначении указывает на наличие двух пазов на одной стороне наружного кольца, что облегчает монтаж и фиксацию подшипника в корпусе, предотвращая его проворачивание. Маркировка MPA означает, что подшипник оснащен массивным латунным сепаратором, центрируемым по наружному кольцу. Латунные сепараторы отличаются высокой прочностью, устойчивостью к вибрациям и повышенным температурам, что способствует долговечности и надежности узла. Обозначение C2 указывает на уменьшенный радиальный внутренний зазор, что обеспечивает повышенную жесткость подшипникового узла и улучшенную точность работы, особенно важную в высокоточных механизмах.
Применение
Четырёхточечные шариковые подшипники находят широкое применение в различных отраслях промышленности, где требуется высокая точность и надежность при работе с комбинированными нагрузками. Они часто используются в редукторах, насосах, компрессорах, станках, подъемно-транспортном оборудовании и текстильных машинах. Благодаря своей способности воспринимать осевые нагрузки в двух направлениях, они идеально подходят для узлов, где требуется компактное и эффективное решение для поддержки вращающихся валов.Производитель
Подшипник QJ314-N2-MPA-C2 произведен компанией FAG, входящей в состав Schaeffler Group. FAG является одним из ведущих мировых производителей подшипников качения, известным своими инновационными решениями и высоким качеством продукции, подтвержденным десятилетиями инженерного опыта.Расшифровка обозначения QJ314-N2-MPA-C2 FAG
| C2 | радиальный зазор меньше нормального (CN) |
Технические характеристики
| Внутренний Ø (d) | 70 мм (2.7559″) |
| Наружный Ø (D) | 150 мм (5.9055″) |
| Ширина (B) | 35 мм (1.378″) |
| Масса | 3.15 кг |
| Внешняя модификация | N2 – 2 Стопорная канавка на наружном кольце |
| Радиальный зазор | C2 (уменьшенный) |
| Разъем Внутреннее кольцо/Наружное кольцо | Разъемное внутреннее кольцо |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | MA — латунный сепаратор, центрированный по внешнему кольцу |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | открытый (без уплотнения) |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 8338-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для QJ314-N2-MPA-C2 FAG.
Аналоги и взаимозаменяемость
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Сферический роликовый подшипник 21314EA E4 NSK
- Сферический роликовый подшипник 21314EA E4 C3 NSK
- Цилиндрический роликовый подшипник однорядный NJ314E G15 SNR
- Цилиндрический роликовый подшипник однорядный NU314ET C3 NSK
- Цилиндрический роликовый подшипник однорядный NU314E G15 SNR
- Цилиндрический роликовый подшипник однорядный NU314W C3 NSK
- Цилиндрический роликовый подшипник однорядный NU314WC4 NSK
- Цилиндрический роликовый подшипник NJ NJ314ECJ/C3 SKF
- Сферический роликовый подшипник 21314C SKF
- Сферический роликовый подшипник 21314EJW33C3 Timken
Вопросы и ответы
Каков типоразмер QJ314-N2-MPA-C2 FAG (d×D×B)?
Внутренний диаметр (d) — 70 мм (2.7559″), наружный диаметр (D) — 150 мм (5.9055″), ширина (B) — 35 мм (1.378″).
Какое уплотнение у QJ314-N2-MPA-C2 FAG?
Тип уплотнения: открытый (без уплотнения).
Какой класс точности у QJ314-N2-MPA-C2 FAG?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у QJ314-N2-MPA-C2 FAG?
Радиальный зазор — C2 (уменьшенный).
Сколько весит QJ314-N2-MPA-C2 FAG?
Масса — 3.15 кг.
Применяемость
QJ314-N2-MPA-C2 FAG — радиальный шариковый подшипник, самый универсальный тип для узлов с радиальной нагрузкой и высокой частотой вращения.
- Электродвигатели, генераторы и насосы
- Вентиляторы и системы кондиционирования
- Редукторы, конвейеры и транспортёры
- Металлообрабатывающие станки
- Сельскохозяйственная и бытовая техника
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
