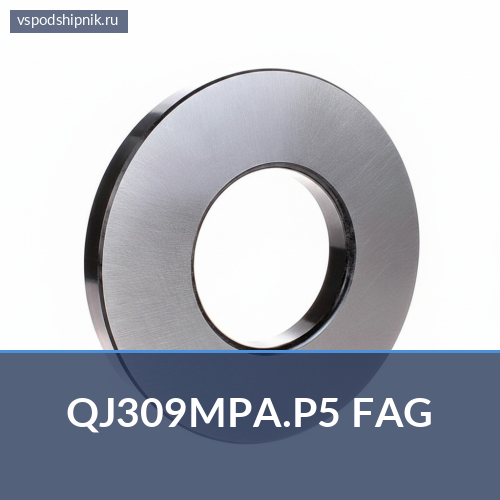

Четырёхточечный шариковый подшипник QJ309MPA.P5 FAG — 45×100×25 мм
| Модель | QJ309MPA.P5 FAG |
| Вес (кг) | 1.051 |
| Внешняя модификация | Без внешней модификации |
| МПА | Твердая латунная клетка |
| П5 | Точность размеров и хода в соответствии с классом допуска 5 ISO |
| Радиальный внутренний люфт | Cn Нормальное внутреннее воспроизведение |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Четырёхточечный шариковый подшипник QJ309MPA.P5 FAG представляет собой высокоточный элемент, предназначенный для восприятия комбинированных нагрузок. Его уникальная конструкция позволяет эффективно работать как с радиальными, так и с осевыми нагрузками в обоих направлениях. Этот тип подшипников находит широкое применение в механизмах, где требуется высокая жёсткость и точность вращения.
| Параметр | Значение |
|---|---|
| Тип подшипника | Шариковый радиально-упорный четырёхточечный |
| Внутренний диаметр (d) | 45 мм |
| Внешний диаметр (D) | 100 мм |
| Ширина (B) | 25 мм |
| Рядность | Однорядный |
| Материал сепаратора | Латунь (MPA) |
| Класс точности | P5 |
| Производитель | FAG |
Конструктивные особенности
Четырёхточечные шариковые подшипники, обозначаемые серией QJ, обладают уникальной внутренней геометрией дорожек качения. Шарики контактируют с дорожками наружного и внутреннего колец в четырёх точках, что позволяет подшипнику воспринимать осевые нагрузки в обоих направлениях, а также радиальные нагрузки. Такая конструкция обеспечивает высокую жёсткость узла и способность работать при значительных комбинированных нагрузках.
Индекс MPA в обозначении QJ309MPA.P5 указывает на использование массивного сепаратора из латуни, центрируемого по наружному кольцу. Латунные сепараторы отличаются высокой прочностью, износостойкостью и хорошими антифрикционными свойствами, что делает их предпочтительными для условий с высокими скоростями, вибрациями и ударными нагрузками. Сепаратор, центрируемый по наружному кольцу, способствует стабильной работе при высоких оборотах. Обозначение P5 соответствует пятому классу точности по ISO, что гарантирует более строгие допуски на геометрические параметры и точность вращения по сравнению со стандартным классом P0. Это критично для применений, где требуются минимальные биения и высокая надёжность.
Применение
Четырёхточечные шариковые подшипники QJ309MPA.P5 находят широкое применение в различных отраслях промышленности благодаря своей универсальности и способности выдерживать комбинированные нагрузки. Их часто используют в редукторах, компрессорах, насосном оборудовании, а также в шпиндельных узлах станков и другом высокоточном оборудовании. Они идеально подходят для случаев, когда требуется компактное решение для восприятия осевых нагрузок в обоих направлениях и умеренных радиальных нагрузок, обеспечивая при этом высокую надёжность и длительный срок службы.
Производитель
FAG является одним из ведущих мировых производителей подшипников, входящим в состав группы Schaeffler. Компания известна своими инновационными разработками и производством высококачественных подшипниковых узлов для широкого спектра промышленных применений. Продукция FAG отличается надёжностью, долговечностью и соответствием строгим международным стандартам качества.
Расшифровка обозначения QJ309MPA.P5 FAG
| P5 | высокий класс точности |
Технические характеристики
| Внутренний Ø (d) | 45 мм (1.7717″) |
| Наружный Ø (D) | 100 мм (3.937″) |
| Ширина (B) | 25 мм (0.9843″) |
| Масса | 1.051 кг |
| Внешняя модификация | Без внешней модификации |
| Радиальный зазор | CN (нормальный) |
| Разъем Внутреннее кольцо/Наружное кольцо | Разъемное внутреннее кольцо |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | MA — латунный сепаратор, центрированный по внешнему кольцу |
| Класс точности | P5 |
| Уплотнение | открытый (без уплотнения) |
