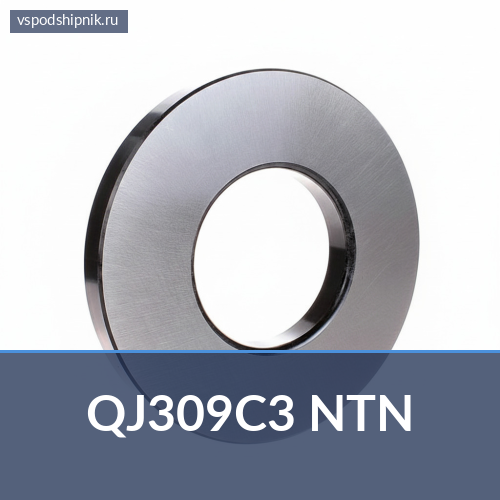

Четырёхточечный шариковый подшипник QJ309C3 NTN — 45×100×25 мм
| Модель | QJ309C3 NTN |
| Вес (кг) | 0.942 |
| Внешняя модификация | Без внешней модификации |
| Радиальный внутренний люфт | C3 Внутренний люфт (выше Cn) |
| Разъем Внутреннее кольцо/Наружное кольцо | Разъемное внутреннее кольцо |
| С3 | Внутренний зазор больше обычного |
Доставка и самовывоз
Сопутствующие товары
Описание товара
Четырёхточечный шариковый подшипник QJ309C3 NTN представляет собой высокоэффективное решение для узлов, требующих одновременной работы с радиальными и двунаправленными осевыми нагрузками. Его уникальная конструкция обеспечивает надёжную передачу усилий и долгий срок службы в промышленных условиях. Этот тип подшипников идеально подходит для компактных систем, где требуется высокая несущая способность.
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 45 мм |
| Внешний диаметр | 100 мм |
| Ширина | 25 мм |
| Тип | Четырёхточечный шариковый |
| Радиальный зазор | C3 (увеличенный) |
| Производитель | NTN |
Конструктивные особенности
Обозначение «QJ» в артикуле подшипника QJ309C3 указывает на его четырёхточечную конструкцию. Это означает, что шарики контактируют с кольцами в четырех точках, что позволяет подшипнику воспринимать как радиальные, так и осевые нагрузки в обоих направлениях. Такая особенность делает его особенно ценным в механизмах, где осевые нагрузки могут меняться по направлению, а также в условиях ограниченного пространства, где использование двух отдельных подшипников нецелесообразно. Эта конструкция обеспечивает высокую жёсткость и точность вращения, что критически важно для многих промышленных приложений.
Индекс «C3» обозначает увеличенный радиальный зазор. Этот зазор больше стандартного и применяется в случаях, когда подшипник будет работать при повышенных температурах, что может вызвать термическое расширение компонентов, или в узлах с невысокой точностью сопряжения. Увеличенный зазор также полезен при наличии вибраций или при необходимости компенсации небольших перекосов вала. Оптимальный зазор способствует снижению тепловыделения и продлению срока службы подшипника, обеспечивая стабильную работу оборудования даже в сложных условиях эксплуатации.
Применение
Четырёхточечные шариковые подшипники, такие как QJ309C3, находят широкое применение в различных отраслях промышленности. Они используются в редукторах, коробках передач, насосах, компрессорах и других вращающихся машинах, где требуется высокая надёжность и способность выдерживать комбинированные нагрузки. Их компактность и универсальность делают их идеальным выбором для станков, текстильного оборудования и подъёмно-транспортных механизмов, обеспечивая стабильную и эффективную работу.
Производитель
Подшипник QJ309C3 произведён компанией NTN, одним из ведущих мировых производителей подшипников и прецизионного оборудования. NTN известна своими инновационными инженерными решениями, строгим контролем качества и долговечностью продукции, что подтверждает её репутацию надёжного поставщика компонентов для промышленного сектора.
Расшифровка обозначения QJ309C3 NTN
| C3 | радиальный зазор больше нормального (CN) |
Технические характеристики
| Внутренний Ø (d) | 45 мм (1.7717″) |
| Наружный Ø (D) | 100 мм (3.937″) |
| Ширина (B) | 25 мм (0.9843″) |
| Масса | 0.942 кг |
| Внешняя модификация | Без внешней модификации |
| Радиальный зазор | C3 (увеличенный) |
| Разъем Внутреннее кольцо/Наружное кольцо | Разъемное внутреннее кольцо |
| Термостабилизация | Без термостабилизации – температура до 120 °C |
| Сепаратор | S — стальная или стандартная клетка |
| Класс точности | P0 (нормальный класс) |
| Уплотнение | открытый (без уплотнения) |
Доставка
компаниями
выдачи
курьером
— Доверенность;
— Паспорт получателя.
Стоимость доставки рассчитывается по тарифам транспортной компании. Отправка осуществляется в течение 1-2 рабочих дней после оплаты.
Вы можете получить заказ в ближайшем пункте выдачи СДЭК или ПЭК. При оформлении заказа укажите удобный ПВЗ — мы отправим товар в выбранный пункт.
Сроки: от 2 рабочих дней (зависит от региона).
Стоимость: по тарифу транспортной компании.
Вы можете забрать заказ самостоятельно с нашего склада в Москве.
Срок: в день заказа (при наличии на складе) или на следующий рабочий день.
Стоимость: бесплатно.
Адрес склада: уточняйте у менеджера при оформлении заказа.
При получении необходим паспорт или доверенность (для юрлиц).
Доставка курьером до двери по Москве и Московской области.
Сроки: от 1 рабочего дня.
Стоимость: рассчитывается индивидуально в зависимости от веса и габаритов.
Для крупногабаритных заказов рекомендуем доставку транспортной компанией.
Оплата
Безналичная оплата на расчётный счёт
100% предоплата по выставленному счёту. Оплата с расчётного счёта организации (с НДС и без НДС).
- Выставляем счёт в течение 15 минут
- Полный пакет документов: счёт, договор, УПД, счёт-фактура, ТТН
- Отсрочка платежа для постоянных клиентов
- Работаем с тендерами и госзакупками
Банковская карта
Оплата онлайн на сайте банковской картой Visa, MasterCard или МИР.
СБП (Система Быстрых Платежей)
Оплата по QR-коду через мобильное приложение вашего банка. Мгновенное зачисление.
Наличные
Оплата наличными при самовывозе со склада.
Документация
Сертификаты, паспорта качества, реквизиты и опросные листы предоставляем по запросу — нажмите нужную кнопку или свяжитесь с менеджером.
Российский стандарт и обозначение
Стандарт: ГОСТ 8338-75 — российский аналог международного стандарта ISO. Подходит для закупок по ГОСТ и импортозамещения.
Размерная схема
Схематический разрез: d — внутренний (посадочный) диаметр, D — наружный диаметр, B — ширина. Размеры фактические для QJ309C3 NTN.
Аналоги и взаимозаменяемость
С тем же посадочным размером (d×D×B) — подходят в то же посадочное место:
- Шайба для цилиндрического упорного подшипника WS87409 FAG
- Упорно-радиальный шариковый подшипник 7603045TVP FAG
- Шайба для цилиндрического упорного подшипника WS87409 INA
- Сферический роликовый подшипник 21309V SNR
- Цилиндрический роликовый подшипник однорядный NU309W C3 NSK
- Сферический роликовый подшипник 21309EAKW33 SNR
- Цилиндрический роликовый подшипник однорядный NF309WC3 NSK
- Цилиндрический роликовый подшипник однорядный N309W C3 NSK
- Цилиндрический роликовый подшипник однорядный NUP309ETC3 NSK
- Цилиндрический роликовый подшипник однорядный NUP309E G15 SNR
Вопросы и ответы
Какие габариты у QJ309C3 NTN?
Внутренний диаметр (d) — 45 мм (1.7717″), наружный диаметр (D) — 100 мм (3.937″), ширина (B) — 25 мм (0.9843″).
Какое уплотнение у QJ309C3 NTN?
Тип уплотнения: открытый (без уплотнения).
Какой класс точности у QJ309C3 NTN?
Класс точности — P0 (нормальный класс).
Какой радиальный зазор у QJ309C3 NTN?
Радиальный зазор — C3 (увеличенный).
Сколько весит QJ309C3 NTN?
Масса — 0.942 кг.
Применяемость
QJ309C3 NTN — радиальный шариковый подшипник, самый универсальный тип для узлов с радиальной нагрузкой и высокой частотой вращения.
- Электродвигатели, генераторы и насосы
- Вентиляторы и системы кондиционирования
- Редукторы, конвейеры и транспортёры
- Металлообрабатывающие станки
- Сельскохозяйственная и бытовая техника
Для подбора аналога или уточнения совместимости с вашим оборудованием — свяжитесь с нашим инженером по телефону +7 (495) 385-87-76.
